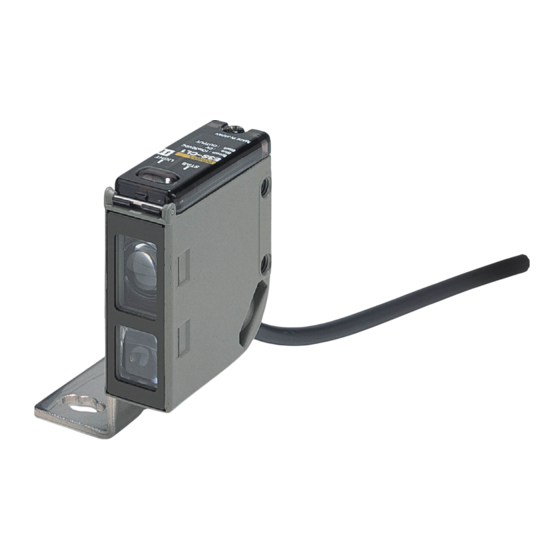

Capteur photoélectrique à réglage de distance dans un boîtier métallique
E3S-CL
• Résistance élevée à l'eau, à l'huile et
aux détergents.
• Erreur noir / blanc minime pour une
détection très fiable d'objets de plu-
sieurs couleurs (E3S-CL1).
Elimine les influences de l'arrière-plan avec
une hystérésis de seulement 2 % max.
(E3S-CL1)
L'hystérésis est la plus faible de l'industrie, avec 2 % max.
(E3S-CL1). Comme le capteur mesure par triangulation, les
objets situés au-delà de la distance de réglage ne peuvent
être détectés. Le capteur est insensible à l'influence des ob-
jets d'arrière-plan à fort pouvoir réfléchissant et détecte à la
verticale, de manière stable, les produits situés sur un con-
voyeur. L'hystérésis du E3S-CL2 est de 10 % maxi. de la dis-
tance de détection (5 % maxi. pour le papier blanc).
E3S-CL
Caractéristiques
Réglage de la distance
(Différences par rapport à un autre système
de détection)
Réglage de distance
• Lorsque l'objet à détecter se déplace dans le sens A, la position
centrale de la lumière réfléchie se déplace dans le sens B. Cette
information est reçue par la double photodiode, et l'endroit où les
Carac-
niveaux incidents sont identiques sur les côtés N et F est défini
téristi-
comme la distance de réglage.
ques
• L'objet est détecté par le traitement du circuit d'incidence unique-
ment lorsque N≥F, et ne l'est pas lorsque N<F. Dès lors, la détec-
tion est stable et n'est pas influencée par le type de produit et les
objets en arrière-plan.
Struc-
ture
Réflexion diffuse
• Comme c'est l'évaluation du niveau de lumière réfléchie qui per-
Carac-
met la détection, la distance de détection varie en fonction de la
téristi-
couleur, du matériau et / ou de la taille de la pièce.
ques • Un dysfonctionnement peut se produire si un objet à fort pouvoir
réfléchissant se trouve à l'arrière-plan.
Struc-
ture
Elément reçu
(Double photodiode)
B
A Distance
de réglage
variable
LED
de source
lumineuse
Plage de détection
Elément
reçu
LED
de source
lumineuse
Plage de détection
N : Près
F : Loin
Plage de réglage
A
Surface de détection
