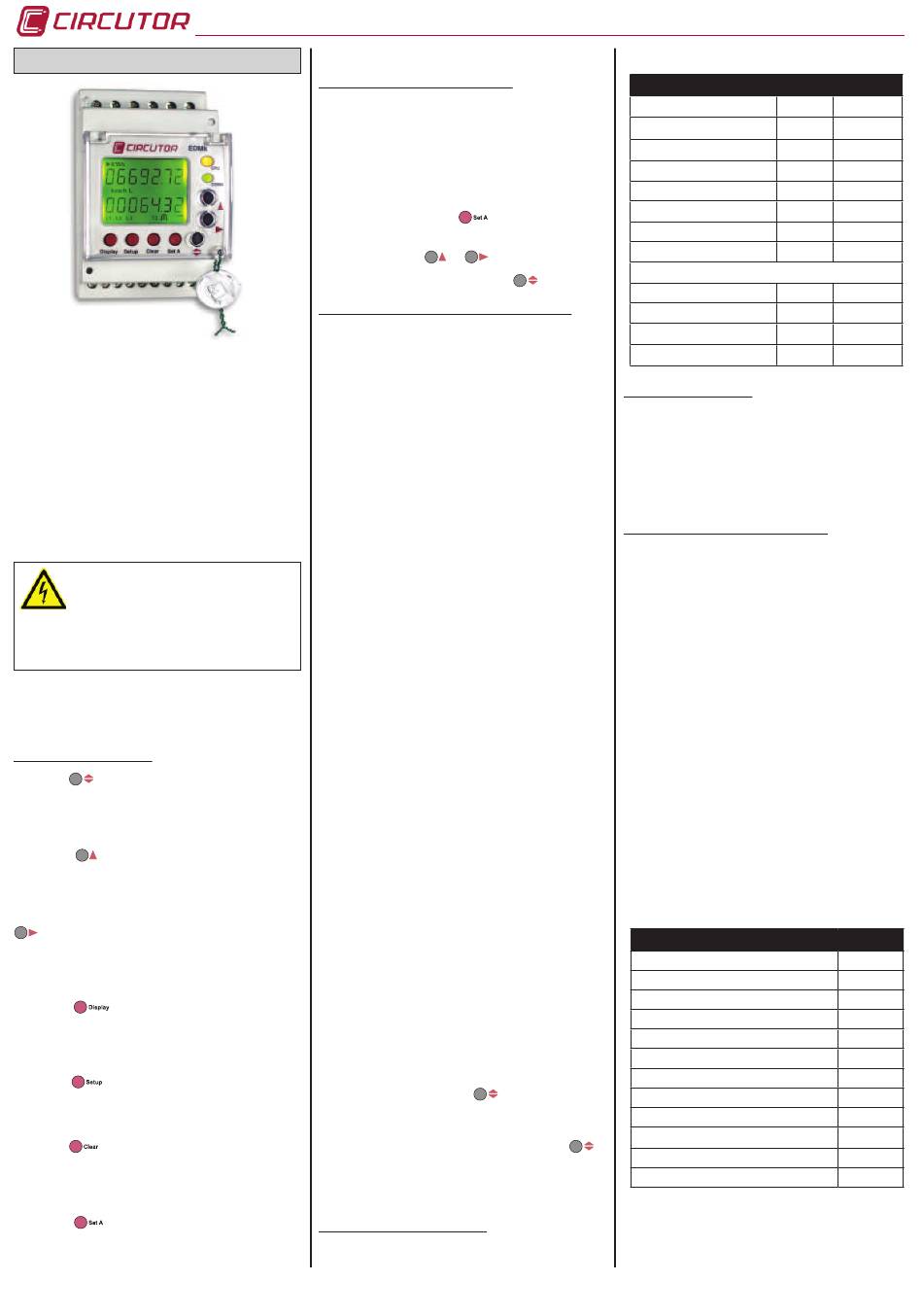

COMPTEUR TRIPHASÉ EDMK

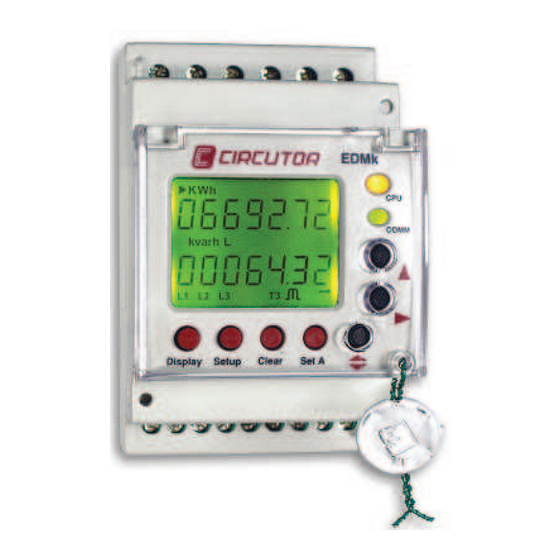

Le compteur électronique triphasé d'énergie EDMk est un
appareil capable de mesurer l'énergie en consommation
et en génération (quatre quadrants) : l'énergie active
(consommée et générée), l'énergie réactive inductive
(consommée et générée) et l'énergie réactive capacitive
(consommée et générée), outre le comptage d'énergies
partielles. La mesure est effectuée en valeur effi cace vraie,
par trois entrées de tension et neutre C.A. et trois entrées
d'intensité C.A. (au travers de transformateurs de courant
.../5A ou .../1A). Les paramètres mesurés et calculés sont
montrés sur le tableau des variantes.
Ce Manuel prétend être un guide rapide pour l'utilisation
et le fonctionnement du Compteur d'Énergie EDMk. Vous
pourrez trouver ce manuel en format électronique sur la
page web de CIRCUTOR: www.circutor.com
Avant d'effectuer toute opération d'entretien,
de modification des branchements, de
réparation, etc., vous devez débrancher
l'appareil de toute source d'alimentation.
Si vous détectez une faille de fonctionnement de
l'appareil ou de sa protection, laissez-le hors-service.
Sa conception permet un remplacement rapide en cas
de panne.
L'équipe doit être pourvue d'un interrupteur
magnétothermique ou équivalent pour le déconnecter.
Devra aussi être pourvue des fusibles type gl (IEC 269)
ou type M d'entre 0,5 et 2 A.
1. FONCTIONS DE CLAVIER
Le bouton permet de se déplacer parmi les différents
groupes d'énergies en son cas : tarif un et partiels, ou bien,
tarif un, deux, trois et partiels (type EDM3k). Au sein du
menu de confi guration, il est utilisé pour valider la donnée
et passer à l'écran de paramétrisation suivant.
Le bouton permet de sélectionner les différentes
options de visualisation d'énergie active ou réactive.
Au sein du menu de configuration, il est utilisé pour
augmenter le digit en cas d'introduction ou de sélection
d'une variante.
dans l'option active, permet de sélectionner l'énergie
générée ou consommée, et dans l'option réactive, de
sélectionner l'inductive ou la capacitive. Au sein du menu
de confi guration, il est utilisé pour déplacer le curseur entre
les digits.
Le bouton permet l'allumage du display en cas
d'absence d'alimentation. Cette fonction permet la lecture
locale des compteurs lorsque l'appareil se trouve hors
service. Cette option est disponible, tant que le compteur
dispose d'une batterie optionnelle (voir tarifs M3).
Le bouton a pour fonction l'accès rapide au menu
de paramétrisation complète de l'appareil. Pour accéder à
ce menu, il faudra maintenir ce bouton poussé pendant au
moins une seconde.
Le bouton a pour fonction l'effacement des énergies
partielles ; pour ce faire, vous devez maintenir poussé le
bouton pendant au moins quatre secondes. Le message
"donE", indique que les compteurs ont été initialisés avec
succès (active et réactive)
Le bouton a pour fonction la mise en marche
compteur en un seul pas, avec la confi guration minimum
pour compter (cf. Chapitre 2.2.-Paramétrisation en un
seul pas).
2. MISE EN MARCHE EN UN SEUL PAS
2.1. Information préalable
Cette option n'est valable que pour des installations où
aucun transformateur de tension n'existe pour effectuer
la mesure ; cette mesure de tension se fait directement
(300V C.A.f-n / 500V C.A.f-f) ; et la mesure de courant a
lieu grâce à des transformateurs de courant externes avec
un secondaire d'un ou cinq ampères.
2.2. Paramétrisation en un seul pas
En maintenant la touche
seconde, l'appareil habilite à l'écran la paramétrisation du
primaire et du secondaire de courant.
Grâce aux boutons et nous paramétrisons la
valeur du primaire et du secondaire du transformateur de
courant, en les validant avec le bouton
3. PARAMÉTRISATION COMPLÈTE DU COMPTEUR
Au moyen de la paramétrisation complète du compteur, il
est possible de modifi er toutes les options de confi guration.
Ces options affectent la confi guration des transformateurs
externes de la tension en son cas, et de courant, ainsi que
l'omission de compteurs que le client peut trouver peu
importants ou inutiles pour son installation.
3.1. Transformateur du tension
Pri U
Sur l'écran apparaît " " suivi de 6 digits; ceux-ci nous
permettent de programmer le primaire du transformateur de
1 999.999
tension (de à ).
SEC u
Sur l'écran apparaît " " suivi de 3 digits ; ceux-ci nous
permettent de programmer le secondaire du transformateur
1 999
de tension (de à ).
3.2. Transformateur de courant
Pri A
Sur l'écran apparaît " " et 4 digits numériques qui nous
permettent de programmer le primaire des transformateurs
1 9.999
de courant (de à ).
SEc A
Sur l'écran apparaît " " suivi du numéro 5 ou 1, ce qui
nous permettra de programmer la relation du secondaire
du transformateur de courant installé (
.../1A).
* En MC modèle, cette option n'existe pas
3.3. Mesure sur 2 ou 4 quadrants
quAd
Sur l'écran apparaît " "; il faut choisir une des
2
deux options disponibles : = consommation ou
consommation et génération.
3.4. Programmation déconnexion du "backlight"
diSP oFf"
Sur l'écran apparaît " ; il faut programmer le
temps d'allumage du backlight en secondes après la
dernière pulsation de clavier. En programmant
backlight reste allumé de façon permanente
3.5. Visualisation ou omission d'énergie réactive
rEACt
Sur l'écran apparaît " "; cette option permet de
sélectionner la visualisation ou l'omission de l'énergie
YeS nO
réactive (" " ou " ").
3.6. Visualisation ou omission d'énergie partielle
PArt
Sur l'écran apparaît " "; cette option permet de
sélectionner la visualisation ou l'omission de l'énergie active
YeS nO
et réactive partielle (" " ou " "). En cas d'omission, le
compteur occulte et détient le comptage d'énergie.
3.7. Energy output pulse settings
Out ACt
L'écran montre " "; il faut sélectionner quelle
énergie associer à la sortie numérique 1 : énergie active
consommée (import) ou générée (
donnée validée avec la touche
valeur en W•h par pulsation.
L'écran montre "OUt rEA": il faut sélectionner quelle énergie
réactive doit être associée à la sortie numérique 2:
L C
- / ; une fois la donnée validée avec la touche
faudra introduire la valeur en var•h par pulsation.
Dans le cas de choisir 2 quadrants (voir une partie 3.3.-
Mesure sur 2 ou 4 quadrants.), c'est seulement disponible
L C
et .
4. CONFIGURATION PAR DÉFAUT
Le compteur triphasé électronique EDMk-ITF-C2 est livré
avec la confi guration par défaut suivante.
VARIANTE
Primaire Tension
Secondaire Tension
Primaire Courant
Secondaire Courant
Mesure en 2 ou 4 Quadrants
Déconnexion Backlight
poussée pendant un
Visualisation Énergie Réactive
Visualisation Énergie Partielle
Pulsations Énergie
.
- Énergie Active
- W•h / Pulsation
- Énergie Réactive
- var•h / Pulsation
5. TARIFS ( TYPE EDM3K)
Le changement de tarif est effectué par hardware.
L'appareil dispose d'un commun et de deux entrées sans
tension pour choisir le type de tarif avec lequel on souhaite
travailler (Tarif 1, Tarif 2 ou Tarif 3).
- Tarif 1 : Sans pont entre les bornes
- Tarif 2 : Pont entre les bornes A et S
- Tarif 3 : Pont entre les bornes B et S
6. COMMUNICATIONS ( TYPE RS-485 C2)
6.1. Programmation paramètres de confi guration
Paramètres confi gurables dans menu de paramétrisation :
- "nPEr":
- "bAud": Vitesse 1200-2400-4800-9600-19200
- "bitS":
5 1
=.../5A ou =
- "PAri":
- "StoP":
Confi guration par défaut:
6.2. Protocole de communication
Le compteur EDMk utilise un protocole de communication
4
= MODBUS RTU© et un protocole de réseau RS-485. La
trame est formulée de la façon suivante :
QUESTION : NP FT AAAA NNNN CRC
NP:
FT:
00
, le
AAAA:
NNNN:
CRC:
Dans les registres Modbus, l'énergie s'accumule en kW•h x
100 (2 décimales) avec une longueur de 2 Words.
6.3. Carte de mémoire Modbus/RTU ©
MAGNITUDE
Énergie Active (+)
Énergie Active (-)
Énergie Réactive Inductive (+)
Énergie Réactive Capacitive (-)
Énergie Réactive Inductive (-)
Énergie Réactive Capacitive (+)
Énergie Active Partielle (+)
export
) ; une fois la
, il faudra introduire la
Énergie Active Partielle (-)
Énergie Réactive Inductive Partielle (+)
L C
/ - /
Énergie Réactive Capacitive Partielle (-)
, il
Énergie Réactive Inductive Partielle (-)
Énergie Réactive Capacitive Partielle (+)
6.4. Branchement avec convertisseurs de rés
Description du branchement du bus RS-485, pour la
communication au travers du Convertisseur Intelligent
(RS485-RS232), ou bien, au travers du Convertisseur
Ethernet (Transparent / Modbus/TCP).
Manuel du EDMk
POINT VALEUR
3.1 000001
3.1
3.2
3.2 5 / 0.250 A
3.3
3.4
3.5
3.6
3.7 IMPORT
3.7
3.7
3.7
Numéro périphérique 001 à 255
Longueur 8 bits
No , Even (pair), Odd (impair)
Bits de stop 1 ou 2
001 9600 8 N 1
/ / / /
1 Byte Nombre de périphérique
1 Byte Fonction 04 lecture de n Words
2 Byte Adresse du 1r. registre
2 Byte Nº de registres à demander
1 Byte Cyclic Redundancy Checking
REGISTER
M98204801-02-11A
001
0005
2
10
no
no
1000
L
1000
00-01
02-03
04-05
06-07
08-09
0A-0B
30-31
32-33
34-35
36-37
38-39
3A-3B
