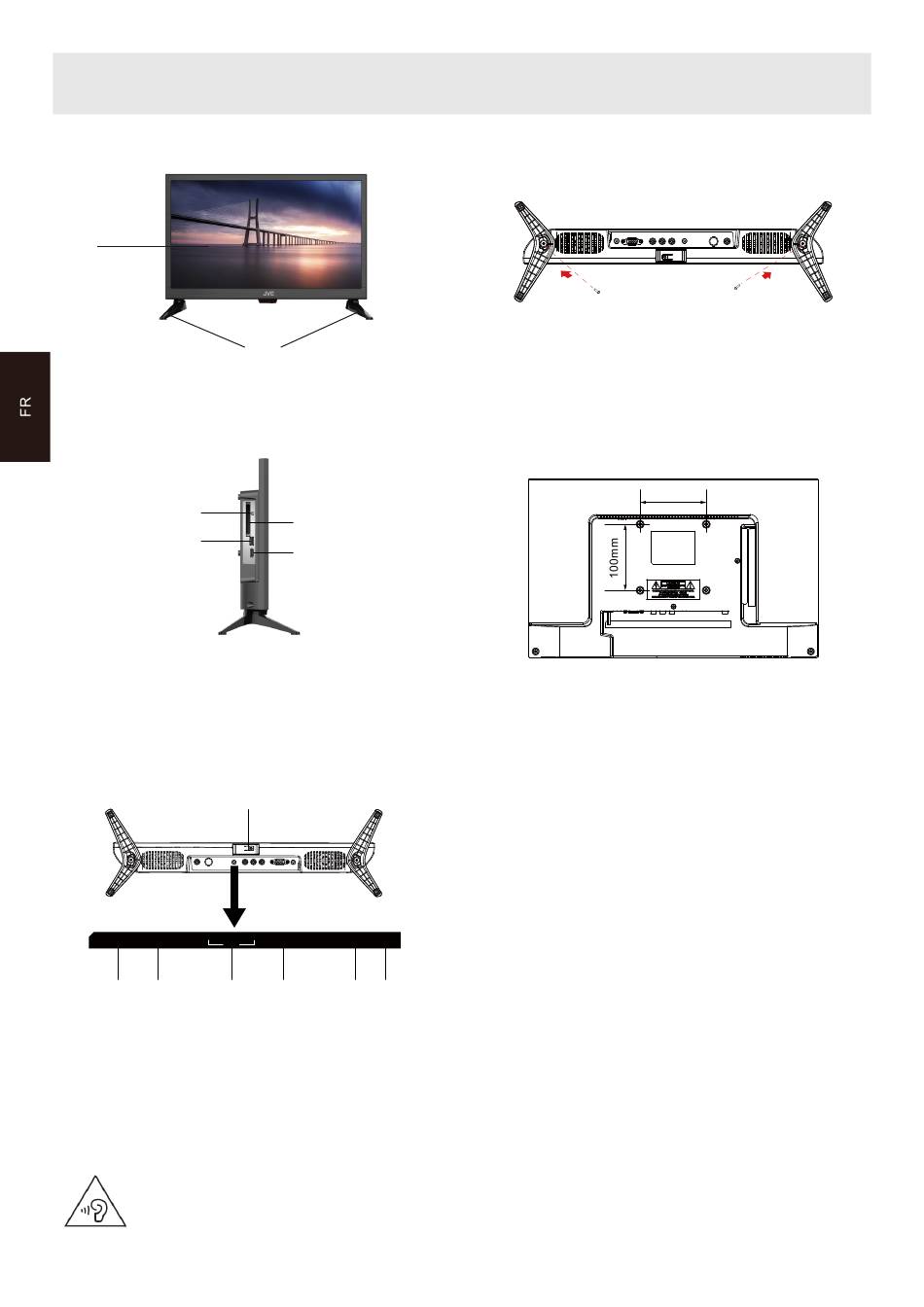

DESCRIPTION DU PRODUIT

Vues avant et latérale
1
1.Écran
2.Pieds
3.Entrée YPBPR
3
5
4.Logement CI
5.Port USB
6.Port HDMI
Bottom View
VIDEO
EARPHONE VGA IN
AV IN
8 9 10
7.Bouton marche/arrêt
8.Prise CASQUE
9.Entrée VGA
10.Entée AV (prises de sortie VIDEO et AUDIO
composite (G/D))
11.Prise PC AUDIO
12.Entrée d'antenne
13.Connecteur de sortie COAXIAL NUMÉRIQUE
Afin d'éviter des dommages auditifs
éventuels, ne pas écouter à un niveau
sonore élevé pendant une longue durée.
4
2
4
6
7
R
L
DIGITAL
PC AUDIO IN ANT
COAXIAL OUT
11 12 13

ASSEMBLAGE

Assembler les pieds
ATTENTION : Lors de l'assemblage des pieds sur le
téléviseur, placez l'écran vers le bas sur une table ou
une surface plane sur laquelle vous avez placé un
rembourrage pour protéger l'écran des rayures.
Fixation murale
ATTENTION :
• Avant de fixer le téléviseur sur un support de
fixation mural (non fourni), démontez les pieds en
inversant leur procédure d'installation.
• La distance entre les trous doit être de 100 x 100
mm en largeur et en hauteur.
Serrez les vis (M4 x 8, non fourni) fermement pour
éviter que le téléviseur ne s'incline vers l'avant. Ne
serrez pas excessivement.
100mm
