Notice d'installation
Champ de cuisson à induction
GK46TIG | GK46TIM | GK47TIMAS
Encastrement superposé

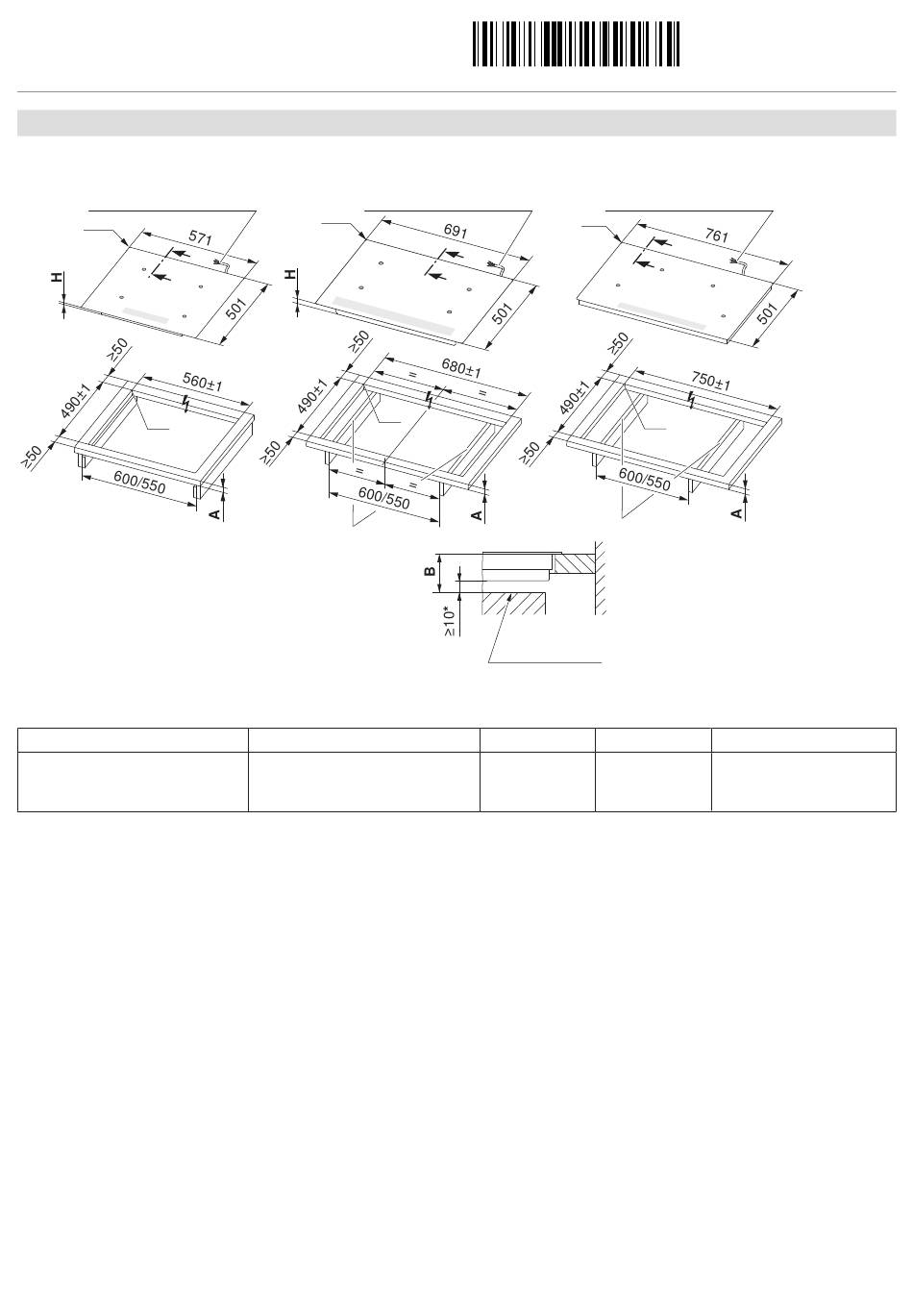

L'agencement des plaques du champ de cuisson à encastrer peut être différent du champ de cuisson représenté!
GK46TIGZ, GK46TIMGZ, GK46TIMSZ/O
Longueur du câble 1,7 m
Ri
Y
Ra
* L'espace libre est impératif!
1
En cas d'encastrement symétrique, il n'est pas nécessaire de découper les parois latérales.
Type
GK46TIGZ, GK46TIMGZ,
GK46TIMSZ/O, GK46TIMXSZ,
GK46TIMASZ, GK47TIMASZ
A
Epaisseur du plan de travail (en combinaison avec un four installé directement dessous)
B
Dégagement nécessaire pour l'échange en SAV
H
Dimension mesurée du bord supérieur du plan de travail au bord inférieur du champ de cuisson (ouverture de ventilation)
Ri
Rayons d'angle de l'appareil
Installation
1. Établir une ouverture d'encastrement précise.
2. Placer l'appareil dans l'ouverture d'encastrement avec minutie et l'appuyer bien à plat contre le plan de travail.
Ri
Y
1
A au gré du fabricant
≥30 mm
GK46TIMXSZ
Longueur du câble 1,7 m
Y
Y
Ra
Y – Y
Tiroir/meuble
B
≥71 mm
Ra
Rayons d'angle extérieurs de la découpe
5
GK46TIMASZ, GK47TIMASZ
Longueur du câble 1,7 m
Ri
Y
Y
Ra
1
H
Rayon d'angle Ra/Ri
47,7 mm
1021069-R01
28.11.2016
5/1,5 mm
