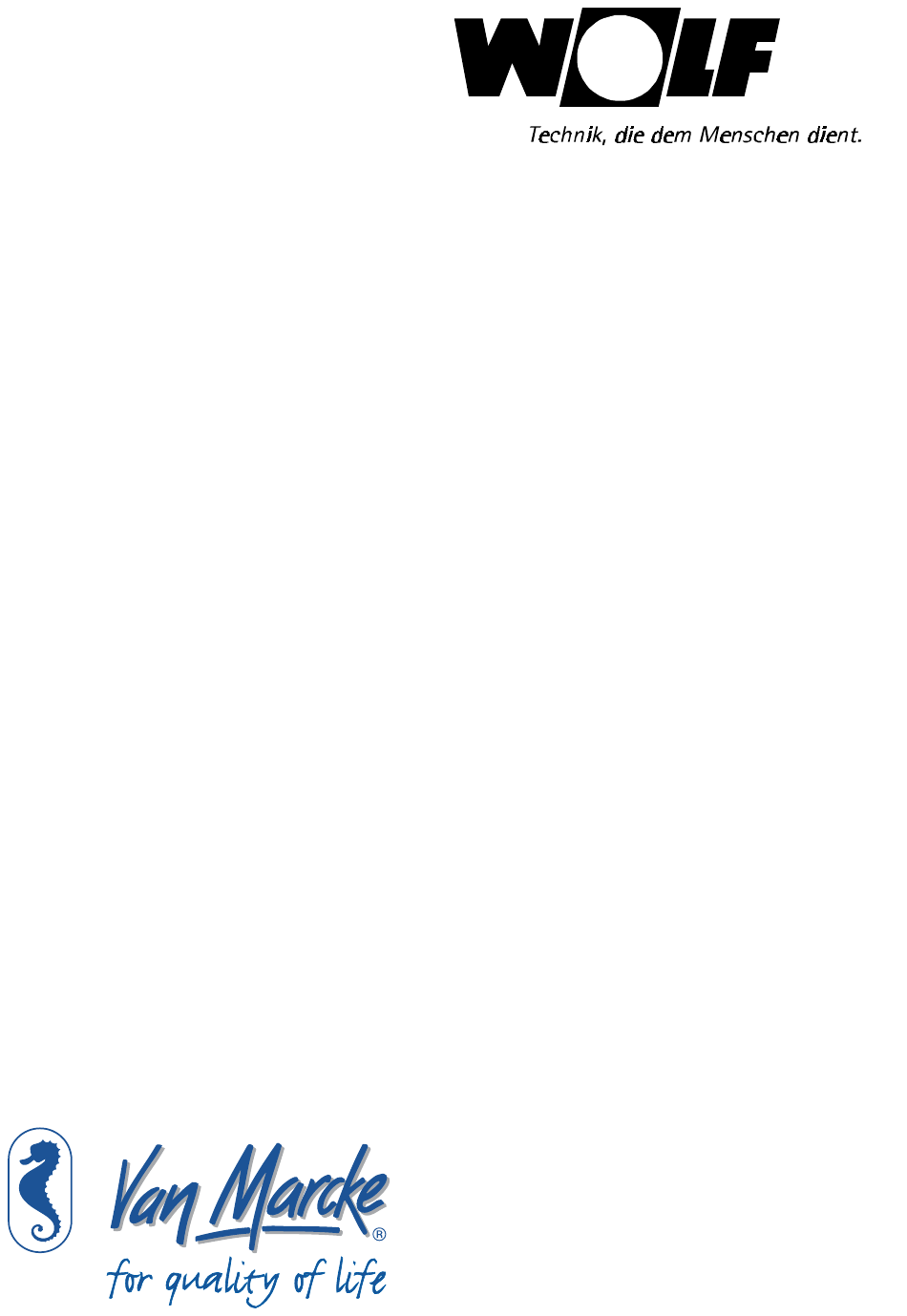

- Page 1 Instructions de montage Chaudière en acier jusqu’à 63 kW avec / sans chauffe-eau à accumulation en acier fin 155/200l...
-
Page 2: Table Des Matières
Table des matières Table des matières ................. Page Conseils de sécurité / Signes de conseil / Normes ........3 Chaudière en acier ..................4 - 5 Conseil de mise en place ................6 Mise en place ....................7 Montage de la chaudière sur son socle ..........8 - 9 Montage du chauffe-eau à... -
Page 3: Conseils De Sécurité / Signes De Conseil / Normes
Les indications données dans ces instructions doivent être respectées. En cas de non-respect des instructions de montage, le recours à la garantie ne pourra pas être invoqué envers la société WOLF. Signes de conseil Dans ces instructions de montage, les symboles et les signes de conseil suivants seront utilisés:... -
Page 4: Chaudière En Acier

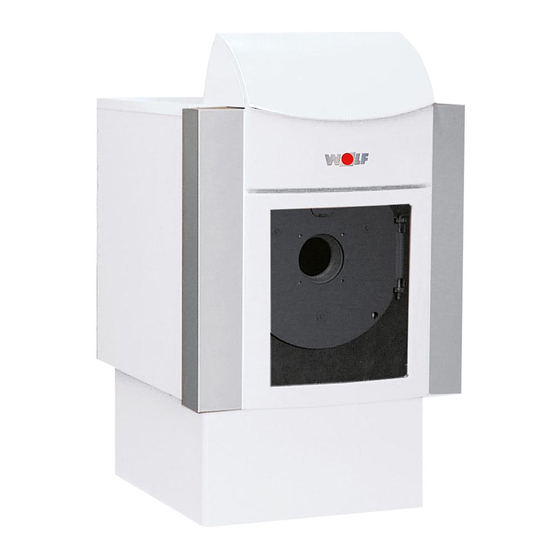

Chaudière en acier Selon DIN EN 303 ainsi que selon directive européenne 90/396/CEE (appareils au gaz), 73/23/CEE (directive basse-tension), 89/336/CEE (directive compatibilité électromagnétique, CEM), 92/42/CEE (rendement des chaudières à eau chaude) et 93/68/CEE (directive de marquage) pour installations de chauffage avec pompes de circulation et température de départ jusque 110°C et surpression de service autorisée de 3 bar selon DIN 4751 et surpression du chauffe-eau à... - Page 5 Chaudière en acier Chaudière en acier à gaz / à mazout Chaudière en acier à gaz / à mazout type FNK-FB avec chauffe-eau à type FNK (socle de chaudière en accumulation en acier fin accessoire) Chaudière en acier Unit à mazout type Chaudière en acier Unit à...
-
Page 6: Conseil De Mise En Place
Conseil de mise en place Conseil de mise en place - Pour la mise en place de la chaudière ou chaudière avec chauffe-eau à accumulation en acier fin, il est nécessaire d’avoir un sol de niveau et en supportant la charge. Attention - La chaudière et le chauffe-eau à... -
Page 7: Mise En Place De La Chaudière Sur Vis De Nivellement / Pieds
Mise en place Mise en place de la La chaudière est livrée d’usine avec 4 vis de nivellement. chaudière sur vis de - Placer la chaudière avec vis de nivellement (ou pieds, en option) de niveau nivellement / pieds ou avec l’arrière légèrement plus haut. Mise en place de la - Monter le socle conformément aux instructions de montage qui y sont jointes. -
Page 8: Montage De La Chaudière Sur Son Socle
Montage de la chaudière sur son socle Montage de la chaudière Vue X Encoche sur la chaudière Rebord inférieur de l’habillage latéral Isolation thermique poser autour de la chaudière (faire chevaucher), fixer avec 3 ressorts tendeur. Isolation thermique poser à l’arrière, au-dessus des raccords et sur la paroi arrière. Isolation thermique poser à... -
Page 9: Paroi Arrière
4 verrous dans les ouvertures préparées (9) des habillages lat. (4). Verrou à ressort Habillage avant appuyer sur les verrous à ressort avec les vis profilées, jusqu’à encliquetage. Plaquette d’identification coller à un endroit visible. Logo Wolf Clipser sur l’habillage avant (uniquement sur FunctionLine). - Page 10 Montage du chauffe-eau en acier fin CNU-50/63-CB, CNK-50/63-CB, FNK-50/63-FB Montage du chauffe-eau à accumulation en acier fin (uniquement sur CNU/CNK/FNK/ -50/-63 en combinaison avec chauffe-eau à accumulation en acier fin de 200 l) Profilés inférieurs et supérieurs en U (uniquement sur CNU/CNK/FNK/-50/ -63 en combinaison avec chauffe-eau à...
-
Page 11: Montage Du Chauffe-Eau À Accumulation En Acier Fin
Montage du chauffe-eau à accumulation en acier fin Montage du chauffe-eau à accumulation en acier fin Vue Y Rebord inférieur de l’habillage latéral Châssis du chauffe-eau à accumulation en acier fin Socle Socle Pieds (accessoires) Vis de nivellement Vis de nivellement monter. -
Page 12: Montage De La Chaudière Sur Le Chauffe-Eau En Acier Fin
Montage de la chaudière sur le chauffe-eau en acier fin Montage de la chaudière Vue X Encoche sur la chaudière Rebord inférieur de l’habillage latéral Placer la chaudière sur le chauffe-eau à accumulation en acier fin déjà assemblé. Des perçages latéraux sur l’avant de la chaudière servent de butées par rapport au chauffe-eau à accumulation en acier fin. - Page 13 4 verrous dans les ouvertures préparées (20) des habillages lat. (15). Verrou à ressort Habillage avant appuyer sur les verrous à ressort avec les vis profilées, jusqu’à encliquetage. Plaquette d’identification coller à un endroit visible. Logo Wolf Clipser sur l’habillage avant (uniquement sur FunctionLine).
-
Page 14: Montage Des Éléments Décoratifs Comfortline
Montage des éléments décoratifs ComfortLine Chaudière Par ailleurs, sur tous les modèles ComfortLine, les opérations suivantes doivent être effectuées sur la chaudière. 1 . Elément décoratif sup.: Clipser les 4 attaches en plastique noir dans l’habillage avant. Poser l’élément décoratif supérieur avec le classeur à documents sur les attaches et tirer vers le bas jusqu’à... -
Page 15: Tuyautage Chaudière -Circuit De Chauffage
Tuyautage Tuyautage Monter les tuyaux connectant la chaudière et le chauffe-eau à accumulation Chaudière - chauffe-eau en acier fin selon la figure. Attention: Sens d’écoulement de la pompe de charge du chauffe-eau à accumulation du haut vers le bas! Boucher les départs et retours de chaudière non utilisés à l’aide des capuchons filetés et des joints plats fournis. -
Page 16: Raccord D'eau Froide
Raccord d’eau froide Raccord du tuyau des gaz de combustion Soupape de sécurité du chauffe- eau (composant testé) Conduite de au-dessus du bord décharge visible supérieur du chauffe- Entrée d’eau froide Groupe de sécurité selon DIN 1988 Raccord d’eau froide Comme les corps étrangers présents dans les conduites d’eau chaude provoquent de la corrosion, la conduite d’eau froide doit être équipée d’un filtre à... -
Page 17: Augmentation De La Température De Retour
Remplissage / Vidange Remplissage de - La chaudière et l’installation ne peuvent être remplis que si une soupape de sécurité conforme aux normes (pression d’ouverture: max. 3 bars) est l’installation de montée. chauffage - Pour remplir l’installation, raccorder un flexible pour l’eau sur la vanne de remplissage / vidange (vous incombant). -
Page 18: Montage Brûleur Mazout À Air Soufflé/Raccordement Électr./Brûleur
Pour supprimer ces messages d’erreur, voir le manuel du régulateur. Si une chaudière Wolf est équipée d’un régulateur autre qu’un Wolf ou si des modifications techniques sont apportées aux régulateurs Wolf, alors la société... -
Page 19: Entretien
Entretien Conseil : Afin de garantir un fonctionnement sûr et économique de l’installation chauffage, l’utilisateur est tenu de la faire vérifier et nettoyer annuellement par un professionnel agréé. Durant le nettoyage de la chaufferie, mettre la chaudière à l’arrêt. Nous vous recommandons un contrat d’entretien. Entretien - Mettre sur Arrêt l’interrupteur de fonctionnement de la régulation (voir mode d’emploi). -
Page 20: Données Techniques / Dimensions
Données techniques / Dimensions Chaudière en acier CNK / CNU-Premio/FNK CNU-TH / FNU-TH Plage de puissanceavec brûleur Premio k W 1 4 - 1 7 1 7 - 2 0 2 0 - 2 5 2 5 - 3 2 3 2 - 4 0 4 0 - 5 0 5 0 - 6 0 Plage de puissance avec brûleur TH k W 1 4 - 1 7 1 7 - 2 0 2 0 - 2 5 Plage de puissance... - Page 21 Données techniques / Dimensions Chaudière en acierCNK / CNU-Premio / FNK CNU-TH / FNU-TH Hauteur de la chaudière A m m 6 7 0 6 7 0 6 7 0 6 7 0 6 7 0 8 4 5 8 4 5 Largeur B m m 6 6 0...
- Page 22 Données techniques / Dimensions Chaudière ac.CNK-CB/CNU-Premio-CB/FNK-FB CHU-TH-CB/FNU-FB Plage de puissance avec brûleur Premio k W 1 4 - 1 7 1 7 - 2 0 2 0 - 2 5 2 5 - 3 2 3 2 - 4 0 4 0 - 5 0 5 0 - 6 0 Plage de puissance avec brûleur TH k W 1 4 - 1 7 1 7 - 2 0 2 0 - 2 5...
- Page 23 Données techniques / Dimensions Chaudière ac. CNK-CB/CNU-Premio-CB/FNK-FB 1 7 CNU-TH-CB / FNU-FB Hauteur de la chaudière A m m 6 7 0 6 7 0 6 7 0 6 7 0 6 7 0 8 4 5 8 4 5 Largeur B m m 6 6 0...
-
Page 24: Pannes - Causes - Remèdes
Placer une plus grosse pompe de charge du (par ex., „delta t“ trop grand) chauffe-eau. Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de Art-Nr. 30 47 513 BE franz. 08/01 TV...
