Renkforce RF-STS-360 Mode D'emploi

Gebrauchsanweisung
Multischalter
Best.-Nr. 2255278 (RF-STS-380)
Best.-Nr. 2255279 (RF-STS-360)
Bestimmungsgemäße Verwendung
Das Produkt ist nur für die Verteilung von Radio- und
Fernsehsignalen im Haus geeignet.
Das Gerät ist ausschließlich für den Innengebrauch
bestimmt. Der Kontakt mit Feuchtigkeit ist unbedingt
zu vermeiden.
Aus Sicherheits- und Zulassungsgründen dürfen Sie
das Produkt nicht umbauen und/oder verändern.
Sollten Sie das Produkt für andere als die zuvor
beschriebenen Zwecke verwenden, kann das
Produkt beschädigt werden. Eine unsachgemäße
Verwendung kann außerdem zu Gefahren wie
Kurzschlüsse, Brände oder elektrischen Schlägen
führen. Lesen Sie sich die Bedienungsanleitung
sorgfältig durch und bewahren Sie sie sicher auf.
Reichen Sie das Produkt ausschließlich zusammen
mit der Bedienungsanleitung an Dritte weiter.
Dieses Produkt erfüllt die gesetzlichen nationalen
und europäischen Anforderungen. Alle enthaltenen
Firmennamen und Produktbezeichnungen sind
Warenzeichen der jeweiligen Inhaber. Alle Rechte
vorbehalten.
Packungsinhalt
• Multischalter
• 4x Schrauben
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über
den Link www.conrad.com/downloads herunter oder
scannen Sie den abgebildeten QR-Code. Befolgen
Sie die Anweisungen auf der Webseite.
Symbol-Erklärungen
Das Symbol mit dem Blitz im Dreieck
weist auf Gefahren für Ihre Gesundheit
hin, z. B. Stromschläge.
Das Symbol mit dem Ausrufezeichen im
Dreieck weist auf wichtige Informationen
in dieser Bedienungsanleitung hin.
Lesen Sie diese Informationen immer
aufmerksam.
Nur zur Verwendung in trockenen
Innenbereichen
Dies ist ein Gerät der Schutzklasse II.
Sicherheitstrenntrafo, kurzschlussfest
Sicherheitsanweisungen
Lesen Sie die Bedienungsanleitung
sorgfältig durch und achten Sie
besonders auf die Sicherheitshinweise.
Sollten Sie die in
Bedienungsanleitung aufgeführten
Sicherheitshinweise und Informationen
für einen ordnungsgemäßen Gebrauch
nicht beachten, übernehmen wir keine
Haftung für daraus resultierende
Personen- oder Sachschäden.
Außerdem erlischt in solchen Fällen
die Gewährleistung/Garantie.
a) Allgemeine Hinweise
• Das Produkt ist kein Spielzeug. Halten Sie es von
Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht
achtlos liegen. Dieses könnte für Kinder zu einem
gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen
Temperaturen, direktem Sonnenlicht, starken
Stößen, hoher Feuchtigkeit, Nässe, brennbaren
Gasen, Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen
Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich
ist, nehmen Sie das Produkt außer Betrieb
und schützen Sie es vor unbeabsichtigter
Verwendung. Der sichere Betrieb ist nicht mehr
gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren
ungünstigen Umgebungsbedingungen
gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt
wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Stöße,
Schläge oder sogar das Herunterfallen aus
geringer Höhe können das Produkt beschädigen.
• Sollten Sie noch Fragen haben, die in dieser
Bedienungsanleitung nicht beantwortet werden,
wenden Sie sich an unseren technischen
Kundendienst oder an andere Fachleute.
b) Angeschlossene Geräte
• Beachten Sie auch die Sicherheitshinweise und
Bedienungsanleitungen anderer Geräte, die mit
dem Produkt verbunden sind.
c) Weitere Sicherheitshinweise
• Die Installation des Geräts und Reparaturen am
Gerät sind ausschließlich vom Fachmann unter
Beachtung der geltenden Richtlinien durchzufüh- ren.
Bei nicht fachgerechter
Inbetriebnahme wird keine Haftung übernommen.
• Vor der Handhabung des Gerätes Netzstecker
ziehen, andernfalls besteht Lebensgefahr. Dies
gilt auch, wenn Sie das Gerät reinigen oder an
den Anschlüssen arbeiten.
• Nur das an das Gerät angeschlossene Netzkabel
verwenden. Niemals Teile am Netzkabel
austauschen oder Änderungen vornehmen.
Es besteht sonst Lebensgefahr, für die keine
Haftung übernommen wird.
• Sofern eine austauschbare Sicherung vorhanden
ist, vor dem Wechsel der Sicherung Netzstecker
ziehen. Defekte Sicherungen nur durch normge-
rechte Sicherungen des gleichen Nennwertes
ersetzen.
• Das Gerät nur in trockenen Räumen betreiben.
In feuchten Räumen oder im Freien besteht
die Gefahr von Kurzschlüssen (Achtung:
Brandgefahr) oder elektrischem
(Achtung: Lebensgefahr).
• Der Netzstecker dient im Service- als auch
im Gefahrenfall als Trennvorrichtung von der
Netzspannung und muss deshalb jederzeit
erreichbar und benutzbar sein. Nach Anschluss
an die Netzspannung ist das Gerät in Betrieb.
• Um Beschädigungen am Gerät selbst oder an
Peripheriegeräten vorzubeugen, Gerät nur auf
flachen Oberflächen montieren.
• Montage- bzw. Aufstellort so wählen, dass Kinder
nicht unbeaufsichtigt am Gerät und dessen
Anschlüssen spielen können.
• Der Montage- bzw. Aufstellort muss eine
sichere Verlegung aller angeschlossenen Kabel
ermöglichen. Angeschlossene Kabel dürfen nicht
durch irgendwelche Gegenstände beschädigt
oder gequetscht werden.
dieser
• Unbedingt darauf achten, dass Kabel nicht in
die Nähe von Wärmequellen (z.B. Heizkörper,
andere Elektrogeräte, Kamin etc.) kommen.
• Montage- bzw. Aufstellort wählen, an dem
unter keinen Umständen Flüssigkeiten oder
Gegenstände in das Gerät gelangen können
(z. B. Kondenswasser, Dachundichtigkeiten,
Gießwasser etc.).
• Gerät niemals direkter Sonneneinstrahlung
aussetzen. Direkte Nähe von Wärrmequellen (z.
B. Heizkörper, andere Elektrogeräte, Kamin etc.)
vermeiden.
• Kühlkörper oder Lüftungsschlitze keinesfalls
abdecken oder verbauen. Für eine großzügig
bemessene Luftzirkulation um das Gerät sorgen.
Damit verhindern Sie mögliche Schäden am
Gerät sowie Brandgefahr durch Überhitzung.
• Bei, Beschädigung Stromzufuhr zum Gerät sofort
unterbrechen.
• Unternehmen Sie keine Reparaturversuche.
Dieses Gerät
qualifiziertes Servicepersonal zu warten oder zu
reparieren. Kontaktieren Sie Ihren Händler für
weitere Informationen.
Potentialausgleich und Montage
Zur Vermeidung gefährlicher Überspannungen (Achtung: Brand-/Lebensgefahr), müssen die Geräte geerdet
werden.
• Verwenden Sie den Potenzialausgleichsanschluss am Gerät (1).
• Um den Außenleiter der Koaxialkabel am Potentialausgleich anzuschließen, verwenden Sie z. B.
QEW-Erdungswinkel an den Ein- und Ausgängen des Geräts.
• Verwenden Sie die dem Gerät beiliegenden Montage schrauben und die Montagelöcher am Gerät (2).

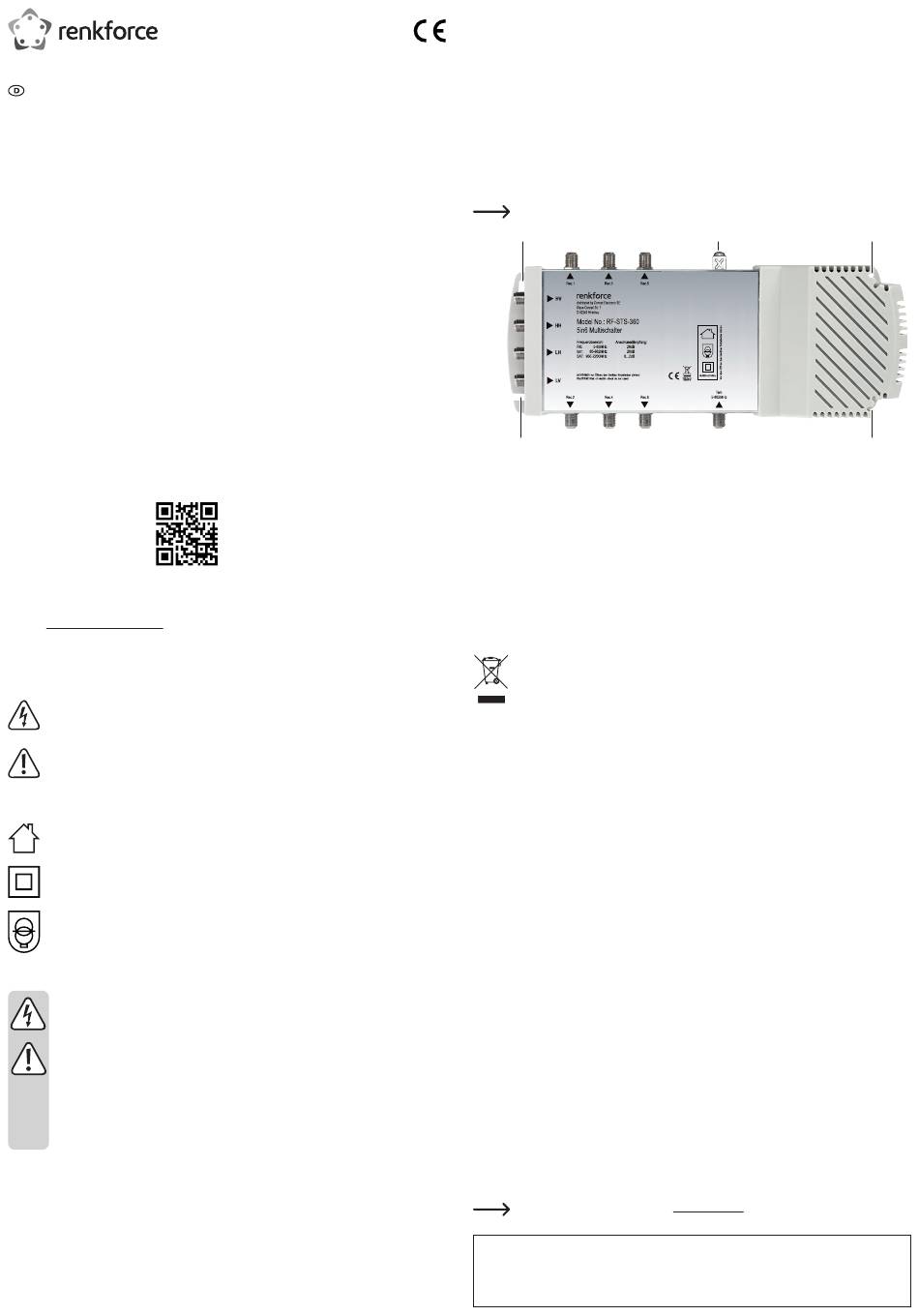

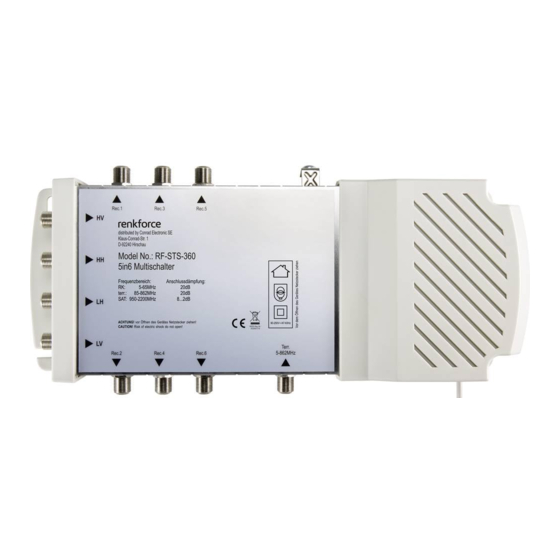

Abbildung zeigt Best.-Nr. 2255279 (RF-STS-360).
Zeitraum unter
2
SAT
Eingänge
2
HF-Anschluss
• Verbinden Sie die SAT-Eingänge des Multischalters mit den LNBs Ihrer SAT-Empfangsantenne. Speisen
Sie in den terr. Eingang z. B. Ausgangssignale eines CATV-Hausanschlussverstärkers ein.
• Verbinden Sie die Teilnehmeranschlüsse des Multischalters mit den verwendeten Antennensteckdosen.
Installation und
Verwenden Sie hierfür hochgeschirmte Koaxialkabel mit F- Anschlusssteckern.
Pflege und Reinigung
• Trennen Sie das Produkt vor jeder Reinigung von der Stromversorgung und lassen Sie es abkühlen.
• Verwenden Sie keine aggressiven Reinigungsmittel, Alkohol oder andere chemischen Lösungsmittel, da
diese zu Schäden am Gehäuse und zu Fehlfunktionen führen können.
• Verwenden Sie zum Reinigen des Produkts ein trockenes, faserfreies Tuch.
Entsorgung
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das
Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen. Sie
erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.
Technische Daten
Eingänge
Anzahl .................................................................... 5
Anzahl .................................................................... Rückkanal 5 - 65 MHz
Schlägen
Entkopplung V | H .................................................. 25 dB
Entkopplung SAT-Eingänge | SAT-Eingänge ......... 30 dB
Entkopplung TERR | SAT ...................................... 50 dB
Teilnehmeranschlüsse
Anzahl .................................................................... Best.-Nr. 2255278 (RF-STS-380): 8
Anschlussdämpfung TERR ................................... 20 dB
Anschlussdämpfung SAT....................................... Best.-Nr. 2255278 (RF-STS-380): 9 - 3 dB
Entkopplung ........................................................... 35 dB
Max. Ausgangspegel SAT ..................................... 90 dBμV (3. Ordnung, EN 50083-3 35 dB KMA,
Anschlüsse
Anschlusstyp ......................................................... F
Allgemein
Schaltnetzteil ......................................................... 90 - 250 V~ | 47 - 63 Hz | 18 V = 0,5 A
Leistungsaufnahme ............................................... Best.-Nr. 2255278 (RF-STS-380): 4,7 W
Potentialausgleichanschluss ................................. 4 mm
Betriebstemperaturbereich ................................... -20 to +50 °C (gemäß EN 60065)
Maße (B x H x T) ................................................... ca. 275 x 125 x 50 mm
Schutzklasse ......................................................... IP20
Gewicht .................................................................. Best.-Nr. 2255278 (RF-STS-380): 640 g
Besuchen Sie die offizielle Webseite www.conrad.com und suchen Sie nach der Artikelnummer,
um Informationen zu optionalem Zubehör, Verbrauchsmaterialien oder Ersatzteilen zu erhalten.
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte
einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung oder die Erfassung in
elektronischen Datenverarbeitungsanlagen bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch
auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
Copyright 2020 by Conrad Electronic SE.
• Das Gerät nicht öffnen.
ist ausschließlich durch
• Zur Demontage immer zuerst den Netzstecker
ziehen und das Stromversorgungskabel vom
angeschlossenen Gerät trennen.
Teilnehmeranschlüsse
1
Teilnehmeranschlüsse TERR. Eingang
Terr.: 85 - 862 MHz
SAT.: 950 - 2200 MHz
Best.-Nr. 2255279 (RF-STS-360): 6
Best.-Nr. 2255279 (RF-STS-360): 8 - 2 dB
2 Sender Messmethode)
Best.-Nr. 2255279 (RF-STS-360): 4,4 W
2
Best.-Nr. 2255279 (RF-STS-360): 638 g
2
2
*2255278_2255279_v1_0620_02_dh_m_de
