5 Montage des bacs - 5.1 Vue d'ensemble

5 Montage des bacs

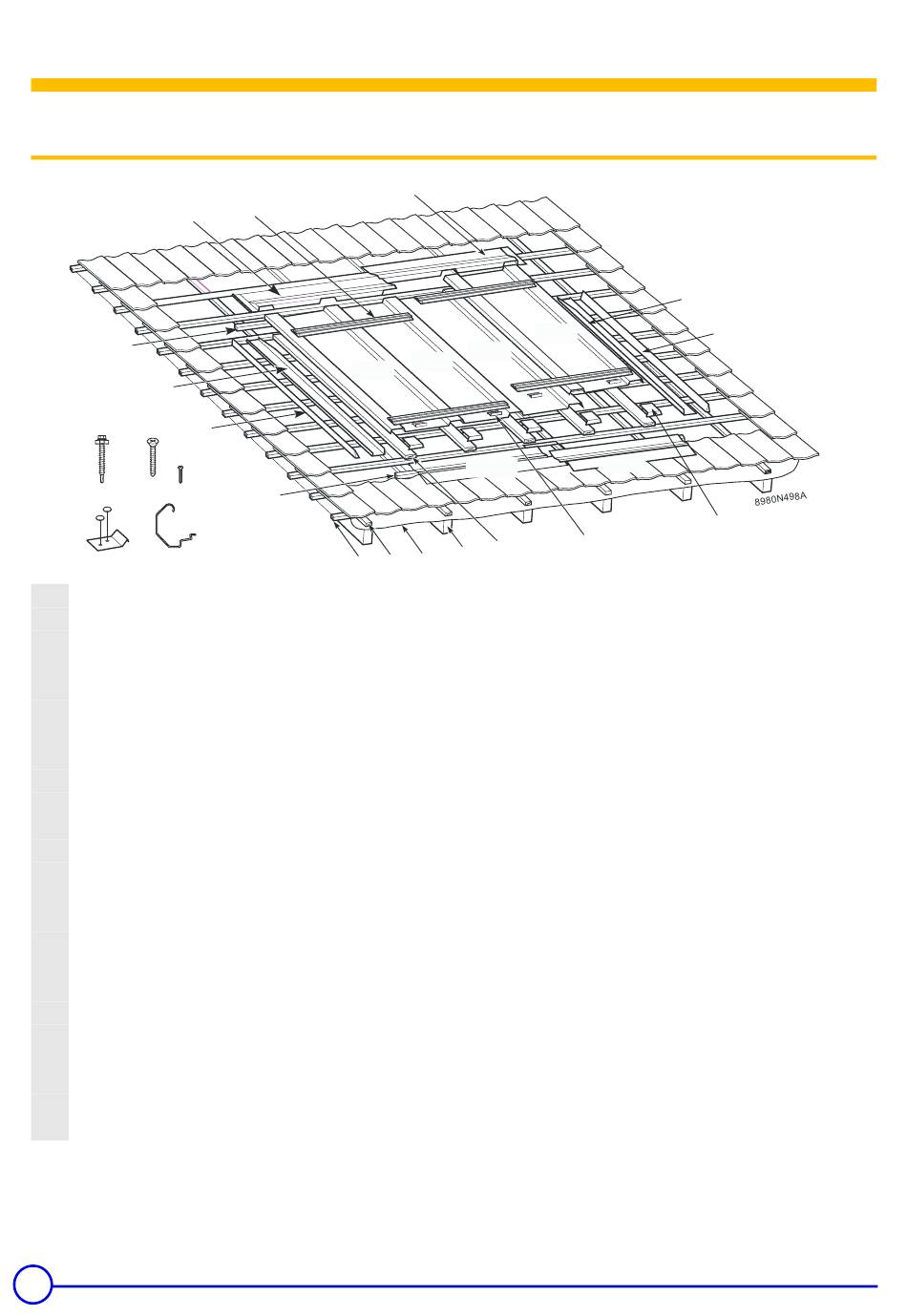

5.1 Vue d'ensemble

33-A
37
34-A
43
39 16
45
41
44
04 Profilé de base
14 Tenons de montage
16 Vis 6x70
29 Chevrons
30 Protection plastique
31 Contre-lattis
32 Lattis du toit
33-A Tôle de recouvrement supérieure gauche (TRS)
33-B Tôle de recouvrement supérieure droite (TRS)
34-A Tôle de recouvrement latérale gauche (TRL)
34-B Tôle de recouvrement latérale droite (TRL)
35 Planche de montage
36-A Tôle de recouvrement inférieure gauche (TRI)
36-B Tôle de recouvrement inférieure droite (TRI)
37 Latte de montage
38-A Bac latéral
38-B Bac médian
39 Vis étanche
40 Obturateur
41 Patte de fixation avec clou
42 Ruban butyl
43 Cale étanche, autocollante
44 Bride de fixation
45 Vis 3.9x25
10
33-B
04
38-A 38-B
37
31 30 29
32
PRO 2.3, PRO 2.5, SUN 230, SUN 270
38-A
38-B
36-B
36-A
14
35
34-B
43
40
