6.15 Configuration des sorties contacts secs R1 et R2

Paramétrage possible au niveau installateur uniquement ("6.3 Niveaux d'accès", page 24).
Les contacts décrits en § "2.3.5 Sorties contacts secs R1A / R1B - R2A / R2B", page 7, renvoient à
différentes informations selon le mode de fonctionnement sélectionné et la configuration du système.
6.15.1

R2 Commande ventilation - Principe de fonctionnement

DI1 0 1
AO1
DI2
R2
R1

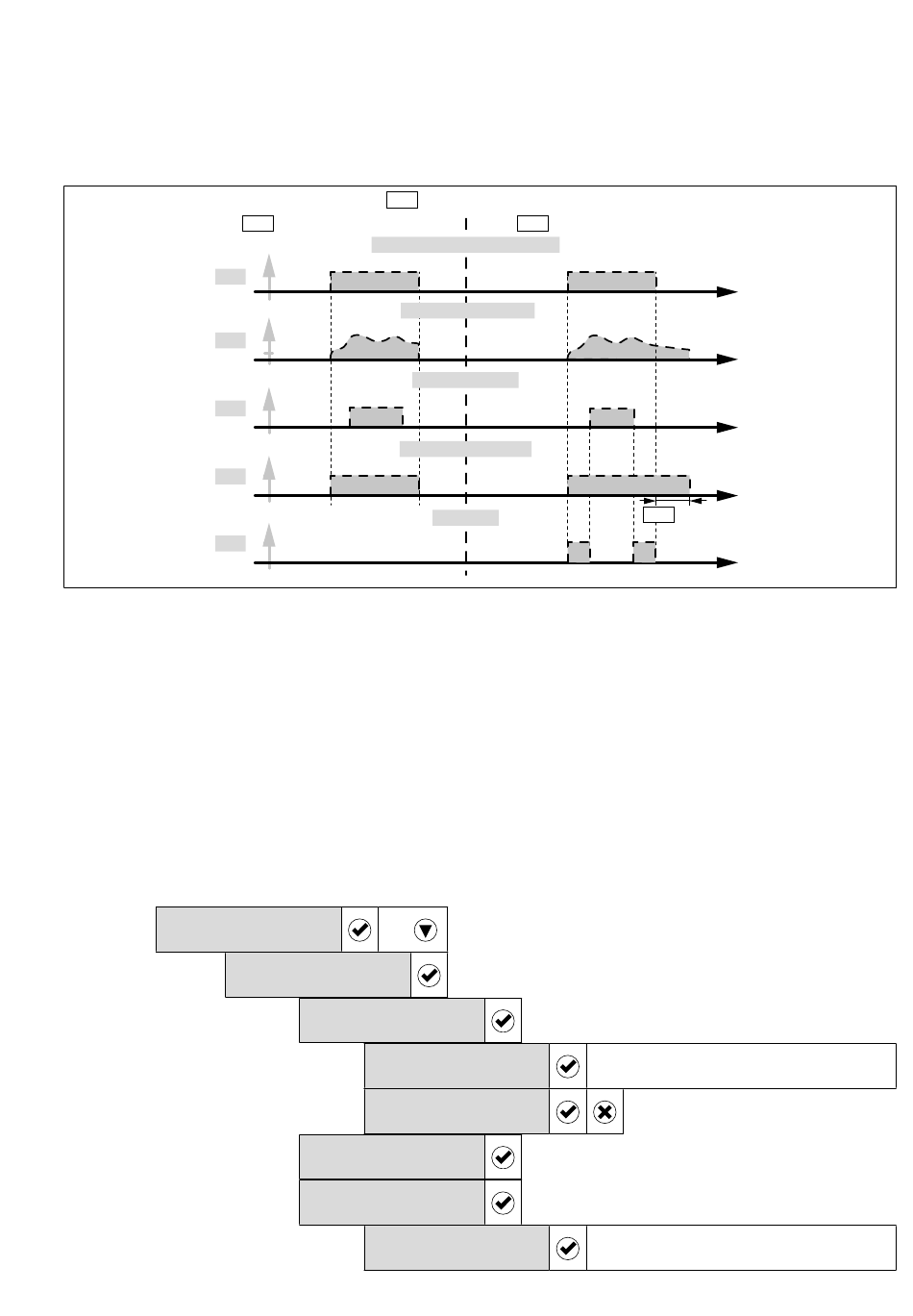

Le relais R2 peut être utilisé pour commander le marche/arrêt d'un ventilateur esclave :
La sortie contact du relais R2, configuré en "Commande ventilation", est activée quand le ventilateur est
en fonctionnement confort ou désenfumage (AO1 différent de zéro).
La désactivation de R2 s'opère selon 2 choix par le paramètre P704 :
• P704 = NON = fonction post-ventilation non activée :
Dès que le ventilateur s'arrête (AO1 = 0V), le relais R2 se désactive.
Le relais R1 a alors la fonction d'alarme.
• P704 = OUI = fonction post-ventilation activée :
A la disparition de la demande de marche confort, la temporisation se lance. Le ventilateur et le
relais R2 restent actifs jusqu'à la fin de la temporisation.
Le relais R1 a alors pour rôle de commander le marche/arrêt d'une batterie électrique :
• Ventilateur à l'arrêt confort ou en désenfumage = R1 inactif.
• Ventilateur en marche confort = R1 actif.
CONFIGURATION
SYSTEME
7 - CONFIGURATION
SORTIES RELAIS
P700 = COMMANDE VENTIL
P704 = POST-VENTIL = NON
Demande de Marche Confort
inactif
actif
Marche Ventilateur
maxi
mini
1
inactif
actif
0
Ventilateur esclave
1
inactif
actif
0
1
R1 = fonction alarme
0
8 x
P700 CONFIG
RELAIS 2
RELAIS 2
EV GAZ
RELAIS 2
COMMANDE VENTIL
P700 CONFIG
RELAIS 2
P704 FONCTION
POST VENTILATION
POST VENTILATION
P704 = POST-VENTIL = OUI
inactif
actif
Désenfumage
inactif
actif
inactif
Batterie
inactif inactif
actif
Régler sur COMMANDE VENTIL
Sélectionner OUI ou NON selon le besoin
OUI
52/60
Tps
Tps
Tps
Tps
actif
P706 = DURÉE DE
POST-VENTILATION
Tps
actif
