Notice de montage

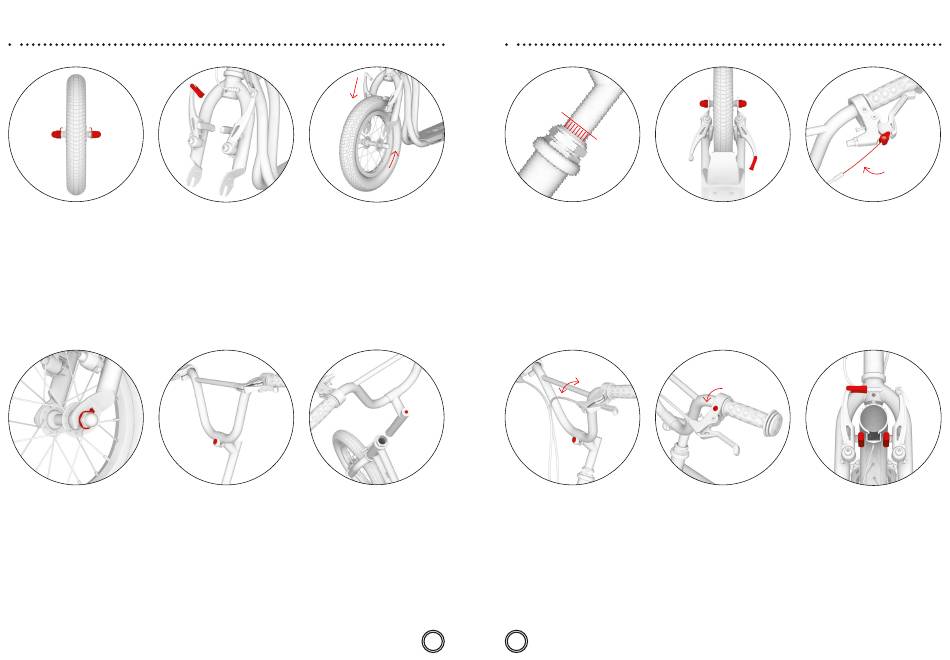

1. 2.
Le procédé de montage est identique Vérifiez si la fourche avant de la
pour les trois modèles de trottinettes trottinette est orientée dans la bonne
(Wzoom, Tidit, Mau), il ne diffère direction (les bras du frein V-break sont
que par des détails – voir les dessins orientés vers l'avant) et libérez le câble
additionnels. de frein du guide.
Montage de la roue avant
Desserez les deux écrous.
4. 5.
Assurez-vous que la languette du support Installation des guidons
est bien engagée dans l'orifice correct
(voir le dessin) et resserez les deux
D'abord desserez la vis sur la potence,
écrous. ensuite positionnez les guidons dans
la position du dessin et resserez
légèrement la vis, pour pouvoir ajuster
plus tard l'inclinaison des guidons.
(Cette étape concerne uniquement les
modèles Wzoom et Tidit)
FR
3.
le sens
de roule-
ment
Insérez la roue dans la fourche avant
de sorte qu'elle soit exactement
au milieu. Attention: La sculpture
du pneu devrait être orientée vers l'avant
dans le sens de roulement, voir la flèche
de direction sur le flanc de la bande
de roulement.
6.a
Insérez la potence dans le tube
de fourche de la trottinette et ajustez
la hauteur désirée des guidons, la hauteur
max. est indiquée par le repère, voir
la figure 6.b. Vérifiez si les guidons sont
alignés (perpendiculaires à l'axe de
la roue) et reserrez la vis sur la potence.
32
6.b 7.
Max
La hauteur maximale possible des Le montage de la roue arrière
guidons est marquée à 'aide des rainures pas du montage de la roue avant.
verticales qui à la hauteur maximale
ne devraient être visibles qu'en partie. Libérez le câble de frein du guide (1),
insérer la roue dans la fourche, centrez
la roue et resserrez les deux écrous (2).
9. 10.
Ajustement de l'inclinaison des guidons Ajustement de l'inclinaison des
(Ne s'applique pas pour le modèle Mau) manettes de frein
(Le modèle Mau ne dispose que du frein
Selon les besoins et la hauteur arrière)
de l'utilisateur ajustez l'inclinaison
des guidons et reserrez les vis. Une Desserrez légèrement la vis de fixation sur
inclinaison des guidons plus importante le manchon des deux manettes de frein.
augmente l'espace pour l'utilisateur Ajustez la bonne inclinaison des manettes
et elle est également adaptée au style de frein en laissant l'utilisateur monter
sportif de conduite. sur le repose -pied, saisir les guidons
et étendre les doigts de sorte qu'ils
prolongent la ligne de sa main. Ajustez les
manettes dans cette position et reserrez
la vis de fixation des deux manettes.
33
8.
2
3
2
1
1
Installation des câbles de frein
ne diffère
(Le modèle Mau ne dispose que du frein
arrière)
Appuyez la manette de frein au maximum
et insérez dans l'oeillet rond l'extrémité
du câble de frein (1). Insérez le câble dans
la rainure et serrez la vis sans tête (2)
et l'écrou (3). Répétez la même procédure
aussi avec le second frein. Le câble
de frein arrière est d'habitude fixé dans
la manette de frein droite, celui de l'avant
dans la manette de frein gauche.
11.
1
2 2
Régage des freins et identique pour
la roue avant et arrière. (Ne s'applique
pas au modèle Mau)
Réinsérez le câble de frein dans le guide
(1) et vérifiez si lors du freinage les patins
de frein s'appuient par toute leur surface
sur le flanc de la jante. Si ce n'est pas
le cas, ajustez leur position à l'aide
de la vis (2) qui assure la fixation des
patins de frein aux bras du frein V-break.
Les patins ne doivent pas toucher
la bande de roulement.
