4.3 Marche/Arrêt de l'hystérésis sur les ventilateurs d'admission d'air et
d'évacuation d'air (exploitation avec 2 ventilateurs)

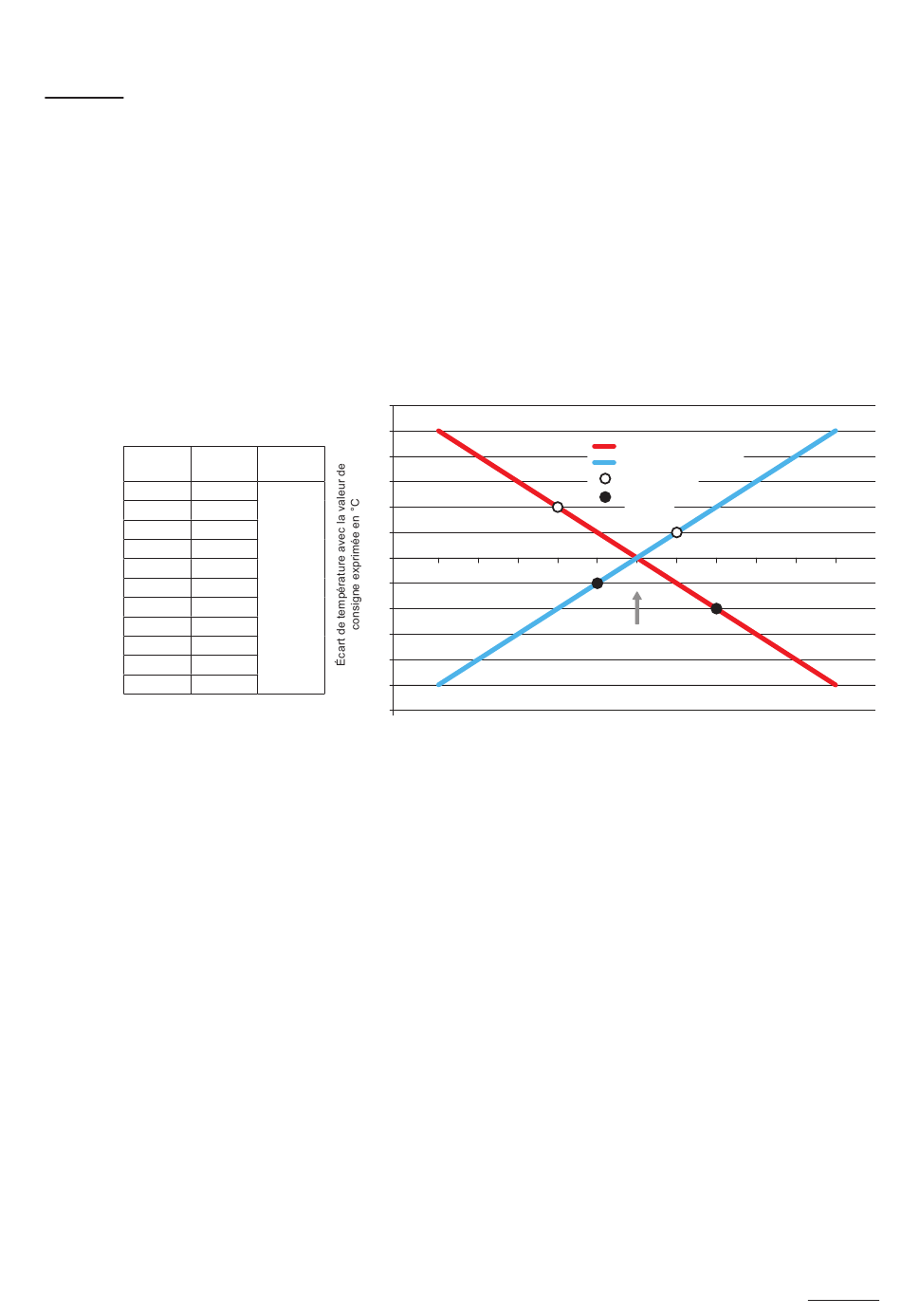

Air d'ad- Air d'éva-
mission cuation
-5
-4
-3
-2
-1
0
1
2
3
4
5
Exemple avec une valeur de consigne à 40 °C:
Hystérésis du ventilateur d'évacuation d'air à 4 °C: le ventilateur d'évacuation d'air s'arrête si la température chute de
2 °C en dessous de la valeur de consigne et se met en marche si la température dépasse de 2 °C la valeur de consigne.
Hystérésis du ventilateur d'admission d'air à 2 °C: le ventilateur d'admission d'air s'arrête si la température chute de
1 °C en dessous de la valeur de consigne et se met en marche si la température dépasse de 1 °C la valeur de consigne.
6
5
Valeur de 4
consigne
3
5
2
4
3
1
2
0
1
-1
0 40 °C
-1
-2
-2
-3
-3
-4
-4
-5 -5
-6
Pour optimiser la génération de vapeur dans la cabine du bain de
vapeur pendant le fonctionnement du Nordmann AT4 D équipé de
ventilateurs d'admission d'air et d'évacuation d'air (mode 2 ven-
tilateurs), il est possible de régler indépendamment les valeurs
de consigne de déclenchement ON et OFF grâce à la valeur de
l'hystérésis exprimée en °C (fonctionnement du bain de vapeur)
ou en %hr (fonctionnement caldarium). Les ventilateurs s'arrêtent
lorsque la température/l'hygrométrie chute de moitié de la valeur
de l'hystérésis en dessous de la valeur de consigne. À l'inverse,
ils se mettent en marche lorsque la température/l'hygrométrie
augmente de moitié de la valeur de l'hystérésis au-dessus de la
valeur de consigne.
35 36 37 38
Température réelle exprimée en °C
Remarque: si le ventilateur d'admission d'air est commandé par
l'option "RLS" en fonction de la tension de chauffage (ventila-
teur d'admission d'air en fonctionnement si le contacteur de la
tension de chauffage est activé), tous les réglages logiciel du
ventilateur d'admission d'air sont désactivés.
Air d'évacuation
Air d'admission
Marche
Arrêt
39 40 41 42 43 44 45
