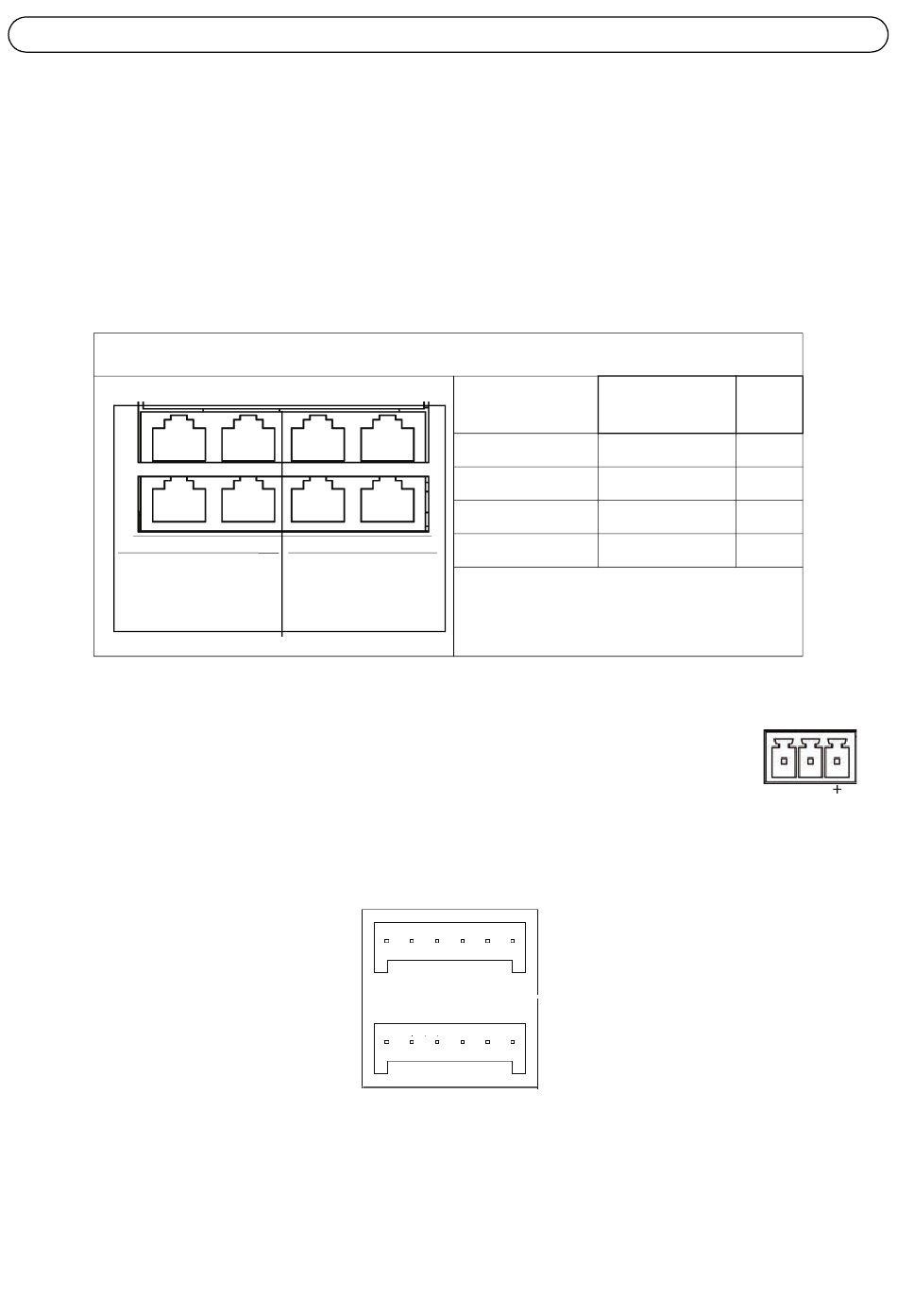

Conectores de la unidad

8 conectores de red PoE - Conectores Ethernet RJ-45. Proporciona alimentación hasta un máximo
de 8 cámaras de red habilitadas para alimentación a través de Ethernet (PoE) de clase 1. Los puertos
PoE se dividen en dos grupo de cuatro, uno a la izquierda y otro a la derecha. Se admite una carga
máxima de 16 W por grupo. Por ejemplo, se puede conectar un PoE de clase 0 en el grupo de
izquierda y hasta 4 PoE de clase 1 en el grupo de la derecha. Si se conecta un PoE de clase 0, no
deben utilizarse los demás puertos del grupo. Consulte la siguiente ilustración y las especificaciones
técnicas en página 73.
Combinaciones posibles
1
5
Grupo de la izquier
4 PoE de clase 1 4 PoE de clase 1
1 PoE de clase 0 1 PoE de clase 0
Carga máx. = 16 W Carga máx. = 16 W
Conector de red: puerto de 1 Gbit para conexión a la red externa.
Conector de alimentación: bloque de terminales de 3 pines. Utilice una fuente de
alimentación con fusible: 12 V CC (10 A) o 24 V CC (5 A)
2 puertos USB 2.0: para su utilización con cualquier periférico USB.
Carga máx. = 500 mA
Conector E/S: 2 puertos de salida digital y 8 puertos de entrada digital.
2 3 4
6 7 8
da
Grupo de la derecha
2 4 6 8 10 12
1 3 5 7 9 11
Manual del usuario de AXIS Q8108-R
Grupo de la Grupo de la
izquierda derecha
4 PoE de clase 1 4 PoE de clase 1 8
4 PoE de clase 1 1 PoE de clase 0 5
1 PoE de clase 0 4 PoE de clase 1 5
1 PoE de clase 0 1 PoE de clase 0 2
Total
-
