Geräteanschlüsse
8 PoE-Netzwerkanschlüsse - RJ-45 Ethernet-Anschlüsse. Versorgt bis zu 8 PoE-fähige Netzwerk-
Kameras der Klasse 1 mit Strom. Die PoE-Anschlüsse werden in eine rechte und eine linke
Vierergruppe unterteilt. Die maximal zulässige Belastung pro Gruppe beträgt 16 W. Beispielsweise
können in der linken Gruppe eine Kamera der PoE-Klasse 0 und in der rechten Gruppe bis zu 4
Kameras der PoE-Klasse 1 angeschlossen werden. Wird eine Kamera der PoE-Klasse 0
angeschlossen, dürfen die anderen Anschlüsse in der Gruppe nicht verwendet werden. Weitere
Informationen hierzu finden Sie in der folgenden Abbildung und unter "Technische Daten" auf
Seite 44.

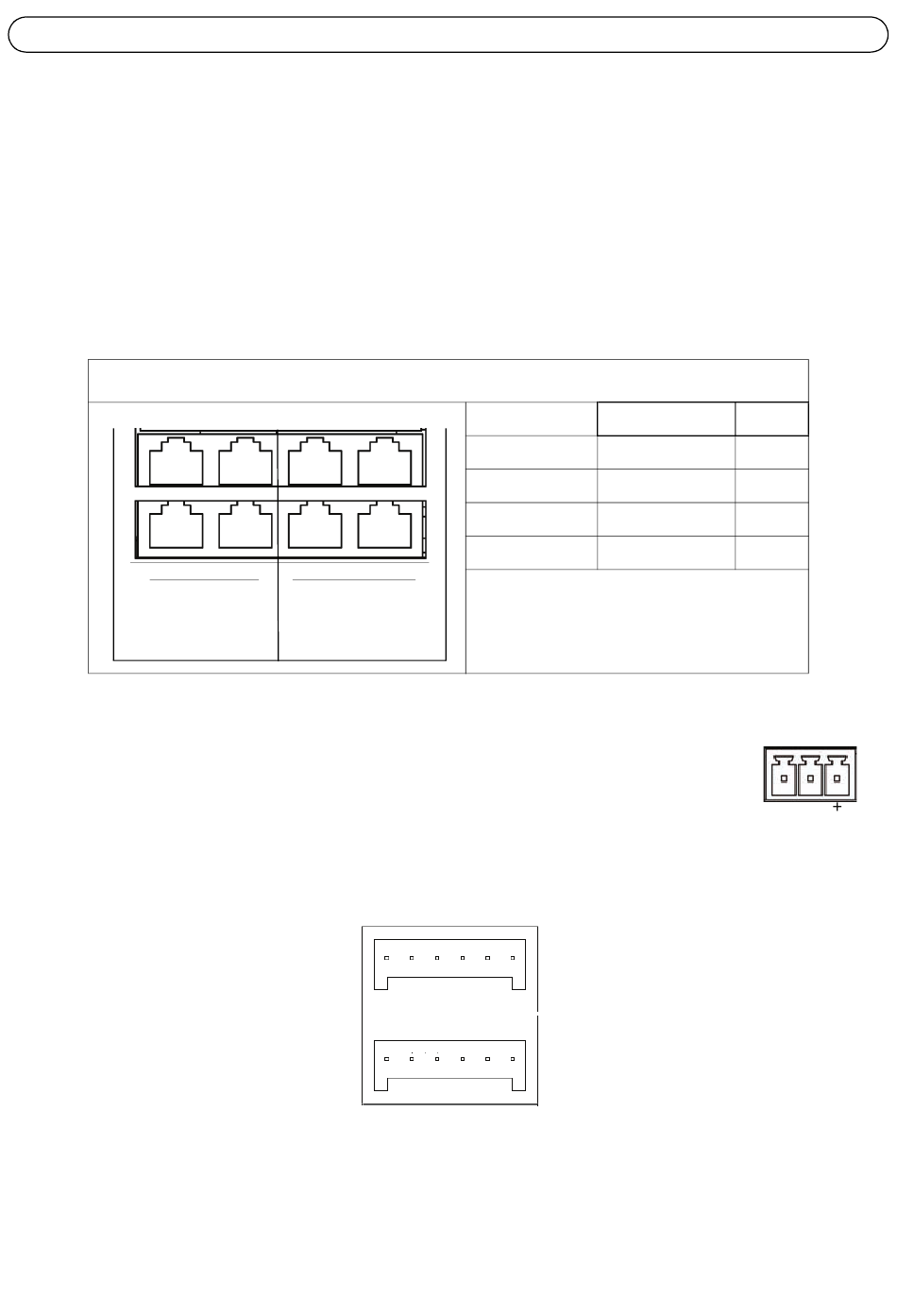

Mögliche Kombinationen
1
5
Linke Gruppe
4 PoE-Klasse 1
1 PoE-Klasse 0
Max. Belastung = 16 W Max. Belastung = 16 W
Netzwerkanschluss - 1-Gbit-Anschluss für externe Netzwerkverbindung.
Netzanschluss - 3-poliger Anschlussblock. Verwenden Sie ein gesichertes Netzteil: 12
V DC (10 A) oder 24 V DC (5 A)
2 USB-2.0-Anschlüsse - Für die Verwendung externer USB-Geräte. Max.
Stromstärke = 500 mA
E/A-Anschluss - 2 digitale Ausgänge sowie 8 digitale Eingänge.
2 3 4
6 7 8
Rechte Gruppe
4 PoE-Klasse 1
1 PoE-Klasse 0
2 4 6 8 10 12
1 3 5 7 9 11
AXIS Q8108-R Benutzerhandbuch
Linke Gruppe Rechte Gruppe
4 PoE-Klasse 1 4 PoE-Klasse 1
4 PoE-Klasse 1 1 PoE-Klasse 0
1 PoE-Klasse 0 4 PoE-Klasse 1
1 PoE-Klasse 0 1 PoE-Klasse 0
Gesamt
8
5
5
2
-
