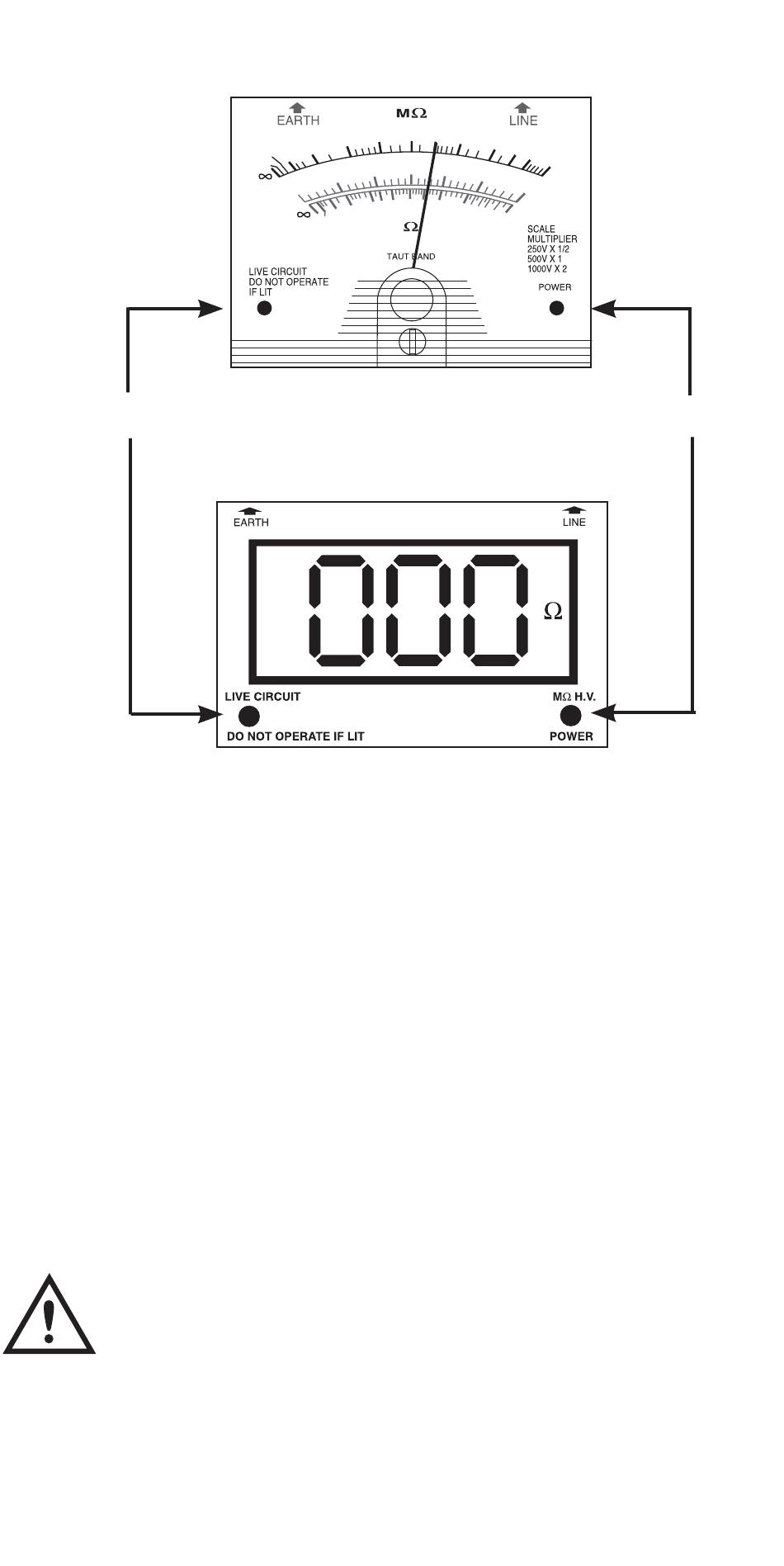

Circuit sous tension
IRT3 (Fig 1)
• Le voyant rouge indique que le bouton « Appuyer pour
tester » est enfoncé.
• La tension est testée sans appuyer sur l'interrupteur « Appuyer
pour tester »
DMEG3 (Fig 2)
• Le voyant vert indique que l'interrupteur ON - OFF est allumé
• Orange indique qu'une tension élevée est générée par le
mégohmmètre pour le test de résistance d'isolement
ATTENTION !
Voyant de circuit sous tension - Indique que les fils de test sont
sous tension. La SEULE mesure que vous pouvez prendre est la tension
c.a.lorsque ce voyant est allumé.
Affichage analogique (IRT3)
5
10
20
50
100
ACV
200
200
0
20 10 5
50
Affichage ACL (DMEG3)
8
2 1
.5
.2
.1
.05
0
400
600
2
1
.5
0
(Fig 1)
(Fig 2)
Allumé
