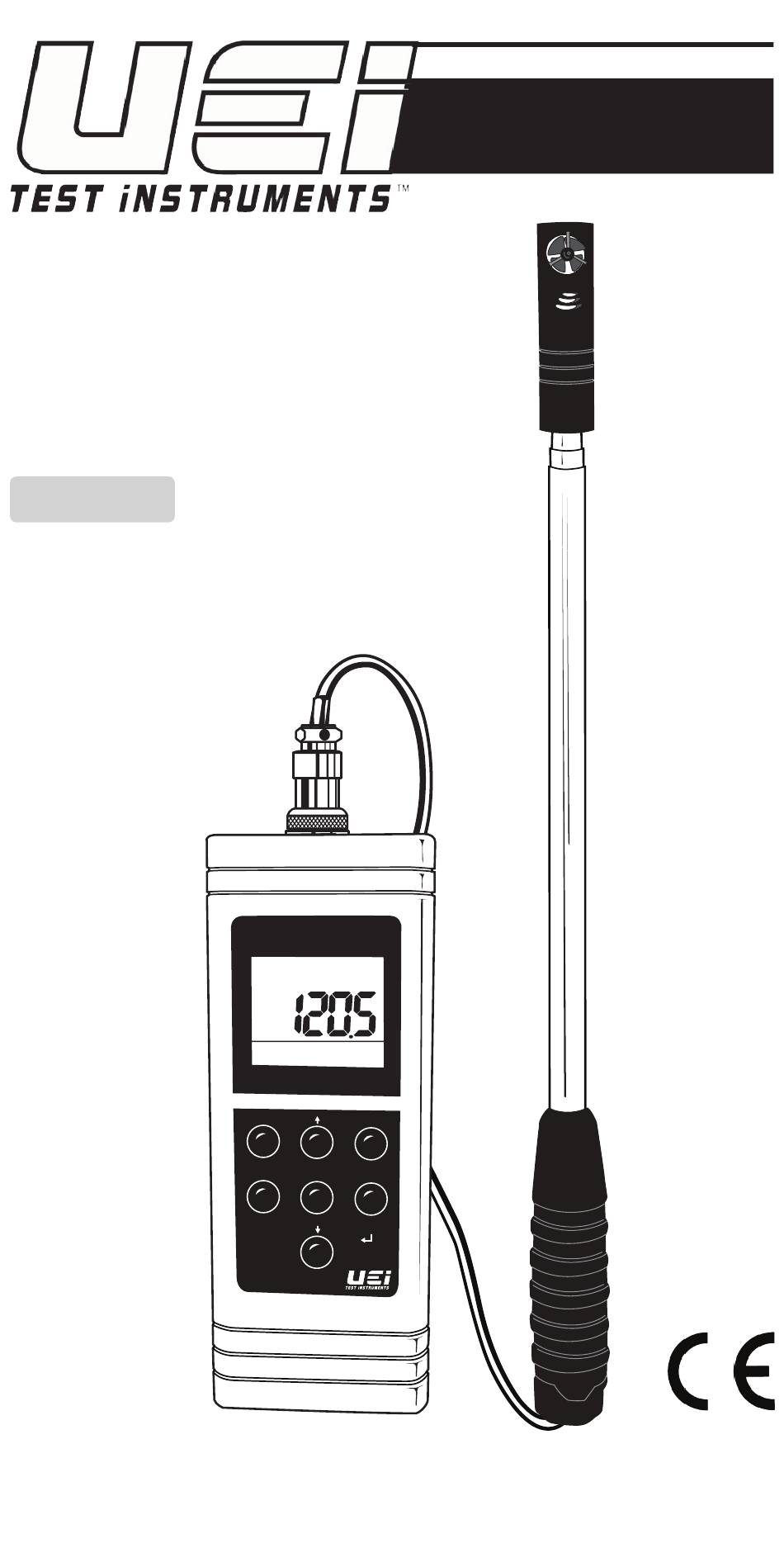

- Page 1 DAFM4 Débitmètre d’air numérique MANUEL D’INSTRUCTIONS FRANÇAIS DAFM4 MODE HOLD START STOP EXIT LW-D-AREA MAX / MIN [HOLD TO EXIT AVG MODE] ON / OFF (SET) 1-800-547-5740 • Télécopie : (503) 643-6322 www.ueitest.com • courriel : info@ueitest.com...
-
Page 3: Table Des Matières
TABLE DES MATIÈRES Introduction ........................3 Sécurité ........................3 Commandes et indicateurs ..................4 Chiffres et composants ....................5 Mode d’emploi Désactiver le mode Arrêt automatique............5 Sélection des unités ..................5 Mesures basiques ..................5-6 Mesure du volume d’air (pi 3 /min et m 3 /min) Saisie des Informations relatives aux Gaines ..........6 Moyenne temporelle du volume d’air ..............7 Emplacement et méthode de mesure ............ -
Page 4: Introduction
INTRODUCTION L’anémomètre/psychromètre DAFM4 est conçu avec 6 paramètres CVCA/R dans un seul instrument. Ceux-ci sont fournis dans un instrument portable fonctionnant sur batterie pour mesurer l’humidité, la température de l’air, le point de rosée, la température humide, la vitesse et le volume d’air. La petite sonde à hélice dispose de capteurs pour mesurer la vitesse, la température et l’humidité, le tout sur une... -
Page 5: Commandes Et Indicateurs
COMMANDES ET INDICATEURS START/ MODE HOLD STOP EXIT LW-D-AREA MAX / MIN [ APPUYER POUR QUITTER LE MODE AVG] ON / OFF (SET) 1. On/Off (Marche/Arrêt) (Réglage): appuyez brièvement pour allumer le débitmètre. Appuyez et maintenez pour l’éteindre. • Remarque : lorsque le débitmètre est éteint, appuyez pendant plus de deux secondes pour entrer dans le mode SETUP (Réglage). -
Page 6: Chiffres Et Composants
Appuyez sur EXIT pour revenir au fonctionnement normal MESURES BASIQUES Lorsque le DAFM4 est allumé pour la première fois, la vitesse de l’air s’affiche par défaut à l’écran. Pour consulter les autres paramètres, appuyez sur la touche « MODE ». Chaque paramètre s’affiche à son tour. -
Page 7: Mesure Du Volume D'air (Pi 3 /Min Et M 3 /Min)
MESURE DU VOLUME D’AIR (PI 3 /MIN ET M 3 /MIN) La mesure du volume d’air avec le DAFM4 comporte deux étapes. La première étape consiste à saisir les caractéristiques de la surface mesurée. Pour cela, il existe trois méthodes qui dépendent de l’emplacement de votre mesure. -
Page 8: Moyenne Temporelle Du Volume D'air
9. Appuyez sur « STOP » pour interrompre la moyenne temporelle. Le temporisateur cumulatif s’arrête lorsque le DAFM4 n’enregistre pas de données 10. Passez à l’orifice d’accès suivant et répétez les étapes 6~9 ) après avoir enregistré... -
Page 9: Exemples De Calculs D'emplacements
MESURE DU VOLUME D’AIR (SUITE) Nous vous recommandons le nombre suivant d’orifices d’accès, en fonction de la taille du conduit : • 18 po ou moins : deux orifices d’accès éloignés de 6 po • 18~30 po : cinq orifices d’accès • 30~36 po : six orifices d’accès •... -
Page 10: Schéma Des Emplacements
SCHÉMA DES EMPLACEMENTS 1.8” 6.9” 12” 17.1” 24” 22.2” DAFM4 MODE HOLD START STOP EXIT LW-D-AREA MAX / MIN [HOLD TO EXIT AVG MODE] 24” ON / OFF (SET) Emplacement des orifices d’accès EMPLACEMENT DES ORIFICES D’ACCÈS DES GAINES CIRCULAIRES Pour les gaines circulaires, percez trois trous à... -
Page 11: Estimation De La Surface Libre (Surface Effective) D'une Grille
• Étape 4 : 0,277 x 0,70 = 0,194 pieds carrés (utilisez cette mesure lorsque vous saisissez la surface libre « A » dans le DAFM4) Méthode 2 Mesurez la surface de grille à l’intérieur du cadre du registre, calculez la surface en pouces carrés et convertissez le résultat en pieds carrés en suivant les étapes indiquées dans la méthode 1. -
Page 12: Entretien
ENTRETIEN PILE FAIBLE Lorsque l’icône de pile faible « » apparaît à l’écran, toutes les lectures passent à « » pour éviter de donner des résultats inexacts. Changez la pile de 9 V située dans le compartiment interne à l’arrière de l’appareil. NETTOYAGE Nettoyez régulièrement vos multimètres à... -
Page 13: Spécifications
SPÉCIFICATIONS : Impérial Métrique Plage de vitesse de l’air 99 ~ 3937 pi/min 0,5 ~ 20 m/s Résolution de la vitesse 0,1 pi/min 0,1 m/s de l’air Précision de la vitesse ±(3 % ou lecture + ±(3 % ou lecture + de l’air 39 pi/min) 0,2 m/s) Plage de température... - Page 16 Débitmètre d’air numérique DAFM4 Garantie limitée Le DAFM4 est garanti exempt de défauts matériels et de fabrication pendant une période d’un an à compter de la date d’achat. Si votre appareil ne fonctionne plus à cause de l’un de ces défauts pendant la durée de la garantie, UEi choisira de le réparer ou de le remplacer.
