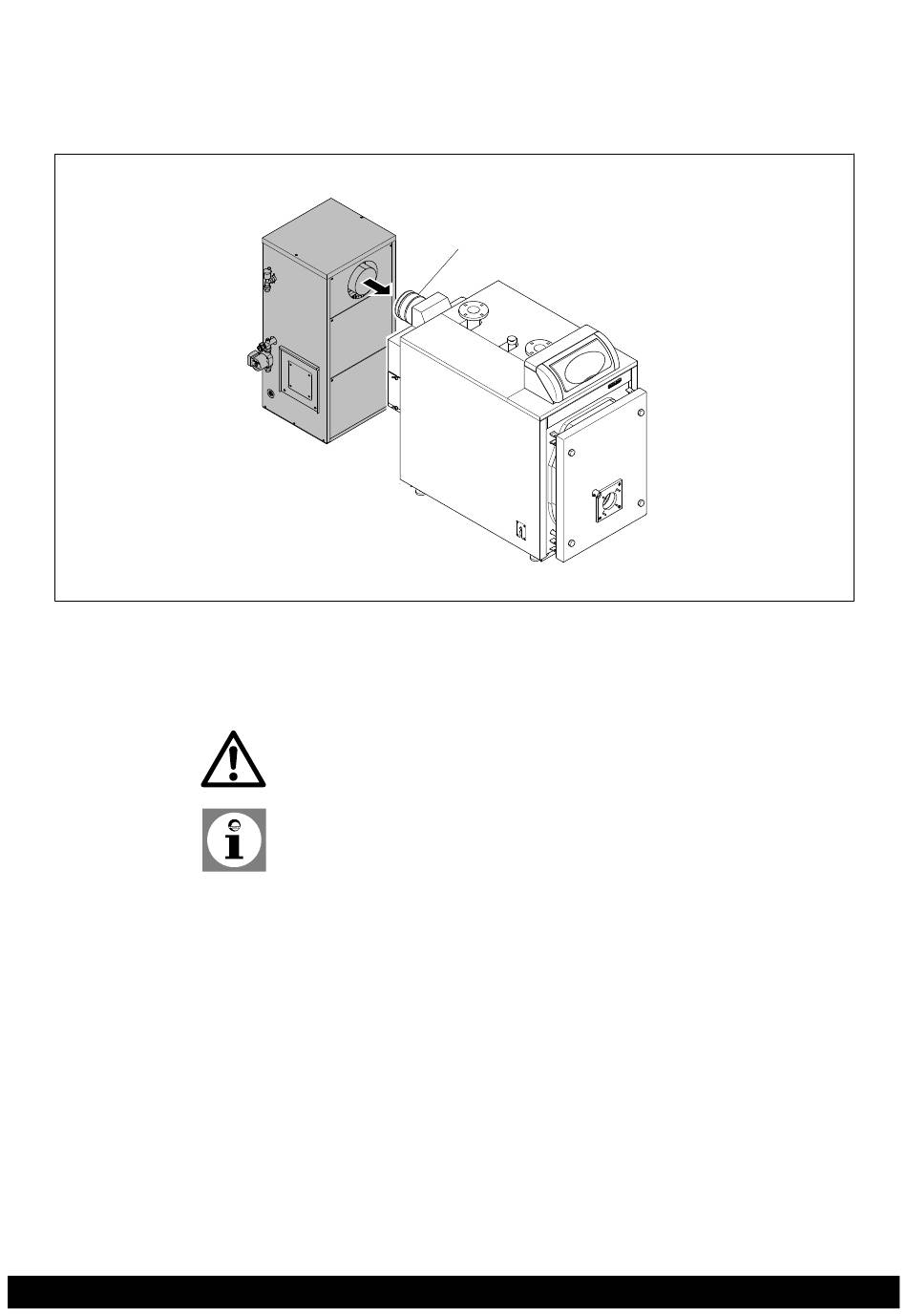

Fig. 24: Montage de l'élément de jonction à gaz de fumée sur l'échangeur thermique à condensation
7306178-02 06.12
1. Pousser l'élément de jonction à gaz de fumée à demi sur le raccord à gaz de fu-
mée de la Arizona Progress
2. Rapprocher l'échangeur thermique à condensation de l'élément de jonction à
gaz de fumée et relier l'échangeur thermique à condensation avec l'arrivée des
gaz de fumée de l'échangeur thermique à condensation
3. Monter de la conduite de gaz de fumée
4. Effectuer l'installation électrique et hydraulique
Danger de mort en cas de fuite de fumée! Avant la mise en service de la chaudière,
l'étanchéité de toutes les connexions doit être vérifiées!
Remarque: Vous trouverez des informations sur l'installation électrique et hydrau-
lique au chapitre Installation et dans le manuel d'installation de la chaudière Arizo-
na Progress utilisée.
Echangeur thermique à condensation pour Arizona Progress HTE 54 -196
élément de jonction
à gaz de fumée
Montage
25
