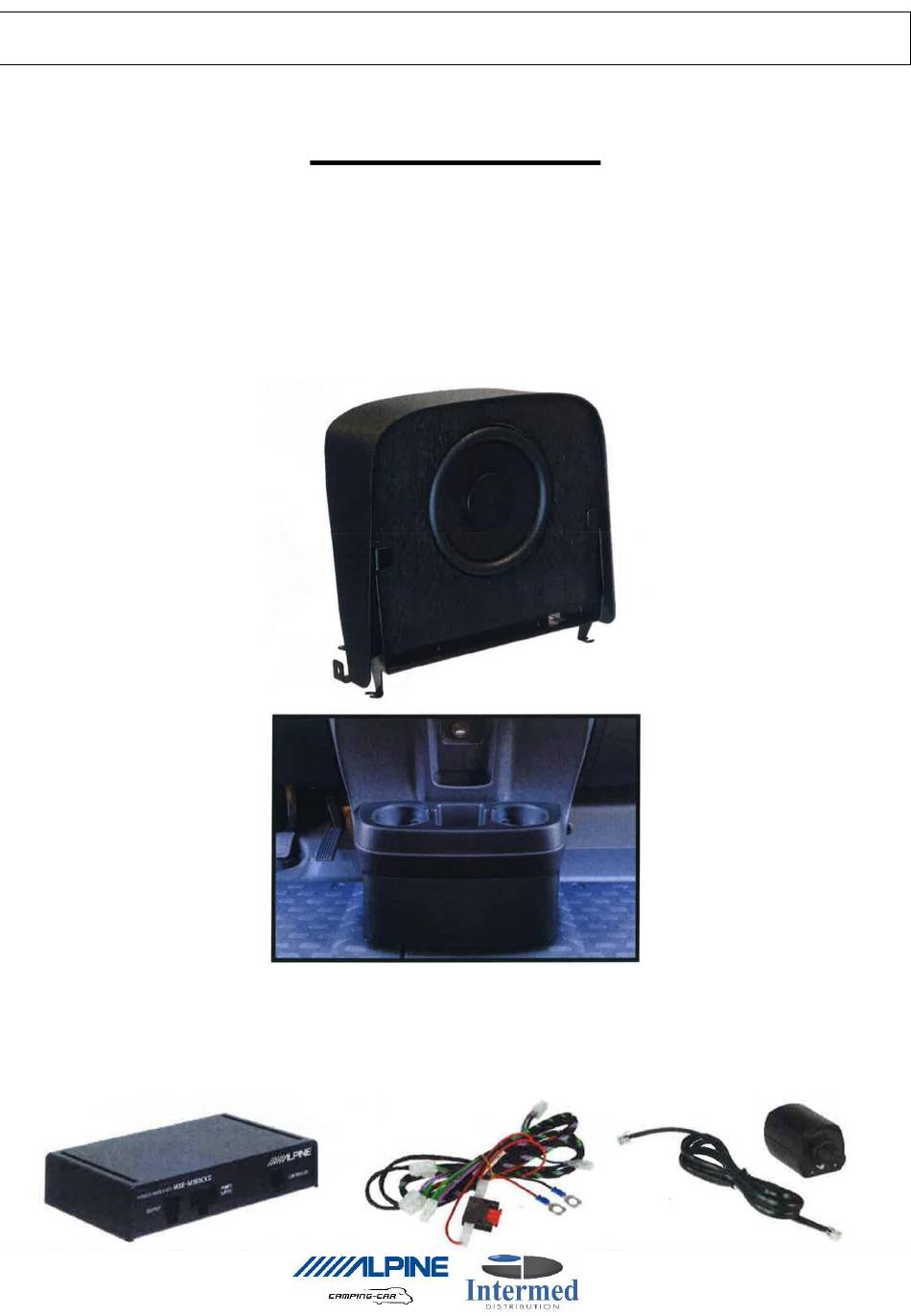

- Page 1 SWC-D84S SWC-D84S Subwoofer Fiat Ducato / Peugeot Boxer / Citroën Jumper (X250/290) Manuel d’installation Option SWA-150KIT Amplificateur et contrôleur...
-
Page 2: Outils Nécessaires
SWC-D84S AVERTISSEMENT Ne pas oublier de débrancher le câble de la borne négative de la batterie avant de commencer l’installation Outils nécessaires Tournevis T25 Tournevis PH1 Déconnexion de la batterie... -
Page 3: Contenu Du Kit
SWC-D84S Contenu du kit Caisson de basse. Support de montage et vis. Faisceau adaptateur pour multimédia station Bobine pour caisson de basse. ( ne pas utiliser avec le SWA- 150KIT en option ). - Page 4 SWC-D84S 1. Retirez les 2 caches vis et les vis T25 de la partie supérieure du porte gobelet 2. Retirez le tapis caoutchouc du porte gobelet et la vis T25 3. Retirez le porte gobelet...
- Page 5 SWC-D84S 4. Retirez les 6 vis T25. 5. Retirez le support plastique de la console centrale. 6. Retirez les 2 vis T25 du panneau inférieur en plastique.
- Page 6 SWC-D84S 7. Ne retirez pas le panneau inférieur car le support métallique du SWC-D84S sera fixé dessus. 8. Retirez la grille d’aération droite et faites passer le faisceau adaptateur de la station multimédia jusqu’au bas de la console centrale. 9. Insérez le câble adaptateur dans le trou du support métallique du...
- Page 7 10. Fixez les bobines du caisson de basse dans les trous prévus à cet effet sur le support métallique. Ne pas utiliser les bobines du SWC-D84S avec le kit SWA-150KIT. 11. Fixez le support métallique avec 2 vis sur le bas de la console centrale et raccordez les prises des bobines.
- Page 8 SWC-D84S 13. Vissez ensemble les supports latéraux de la partie métallique avec le support latéral de la console centrale. 14. Serrez les 2 vis entourées en jaune avec une clé de 10mm. 15. Pour atteindre les vis ci-dessus plus facilement déplacez les caches...
- Page 9 SWC-D84S 16. Insérez le support plastique de la console centrale. Si vous installez le SWA- 150KIT, veuillez d’abord effectuer les l’étapes 28 à 36. 17. Fixez le support plastique de la console centrale avec 6 vis T25, les 2 vis T25 du bas fixe aussi le support métallique du caisson de...
- Page 10 SWC-D84S 19. Caisson de basse. 20. Connectez le câble que vous avez passé à travers le trou du support métallique. 21. Positionnez le caisson de basse devant le support métallique.
- Page 11 SWC-D84S 22. Encastrez le caisson de basse sur le support métallique, faire attention avec les câbles. 23. Fixez le caisson avec 4 vis, 2 par côté, faire attention aux longueurs des vis! 24. L’installation est terminée.
- Page 12 SWC-D84S Etape nécessaire lorsque les HP réf. : SPC –R100-DU sont installés. 25. Avant de commencer l’opération, vous devez débrancher le HP d’origine. Retirez soigneusement la grille du panneau de porte. 26. Débranchez le connecteur du HP. 27. Isolez le connecteur du HP avec du ruban adhésif.
- Page 13 SWC-D84S Etape nécessaire pour l’installation du kit ampli et le contrôleur référence : SWA-150KIT. 28. Amplificateur et contrôleur. 29. Ouvrez le compartiment de la batterie du véhicule devant le siège conducteur en déverrouillant les 6 vis plastique. 30. Insérez les câbles d’alimentation de...
- Page 14 SWC-D84S 31.Connectez le fil rouge (+) à la borne plus de la batterie. 32. Connectez le fil noir (-) à la borne moins de la batterie. 33. Fixez l’amplificateur avec les bandes velcros autocollantes fournies sur le support central en...
- Page 15 36. Passez le câble HP derrière le support de la console centrale jusqu’à l’adaptateur de la station multimédia déjà installé et raccordez le connecteur. Ne pas utilisez les bobines du SWC-D84S avec le kit SWA-150KIT...
