- Page 1 POMPE A PALETTE 340 cm Pompe REXSON SH340 Manuel d’utilisation 582168110 2021-09-24 Index B Notice originale SAMES KREMLIN SAS 13 Chemin de Malacher 38240 Meylan www.sames-kremlin.com 33 (0)4 76 41 60 60...
- Page 2 Toute communication ou reproduction de ce document, sous quelque forme que ce soit, et toute exploitation ou communication de son contenu sont interdites, sauf autorisation écrite expresse de SAMES KREMLIN. Les descriptions et caractéristiques contenues dans ce document sont susceptibles d’être modifiées sans avis préalable. © SAMES KREMLIN 2021...
-
Page 3: Table Des Matières
Table des matières Tableau d’évolution du document ......................5 Documentations complémentaires ......................5 Garantie ................................6 Déclaration de conformité .......................... 7 Consignes sécurité ............................8 Sécurité des personnes ..........................8 Généralités ............................... 8 Signification des pictogrammes ........................9 Dispositifs de sécurité ............................ 10 Dangers de pression ............................. - Page 4 Ecrou de presse-étoupe ..........................29 Resserrage de la coupelle du presse-étoupe ..................29 Procédure de resserrage ..........................29 Sécurité en production ..........................30 Mise en production ........................... 30 Procédure d’arrêt ............................. 31 Pompe ................................31 Aide au diagnostic – Guide de dépannage ..................32 Symptômes possibles de défauts / Causes / Remèdes ................
-
Page 5: Tableau D'évolution Du Document
Rédacteur Objet Révision Date Visé par SEGUIN Pompe à palette 01/06/2020 340 cm REXSON SH340 SEGUIN Pompe à palette 08/02/2021 340 cm REXSON SH340 Cher client, vous venez d'acquérir votre nouvel équipement et nous vous en remercions. Nous avons pris le plus grand soin, de la conception à la fabrication, pour que cet équipement vous donne entière satisfaction. -
Page 6: Garantie
Notre matériel est contrôlé et essayé dans nos ateliers avant expédition. Pour être valable, toute réclamation concernant un matériel devra nous être formulée par écrit dans les 10 jours suivant la livraison. Le matériel SAMES KREMLIN, muni de ses plaques d'identification d'origine, bénéficie d'une... -
Page 7: Déclaration De Conformité
Déclaration de conformité 1 Déclaration de conformité Se reporter à la déclaration existante livrée avec le produit. -
Page 8: Consignes Sécurité
été destiné. Ne pas modifier ni transformer le matériel. Les pièces et accessoires doivent être exclusivement fournies ou agrées par SAMES KREMLIN. Le matériel doit être vérifié périodiquement. Les pièces défectueuses ou usées doivent être remplacées. -
Page 9: Signification Des Pictogrammes
Consignes sécurité Signification des pictogrammes Danger : haute Danger pincement, Danger pièces en Risques d'émanation pression écrasement mouvement de produit Danger : pièces ou Danger : électricité Risques d'explosion surfaces chaudes Danger : risques d'inflammabilité Port de gants Danger (utilisateur) Obligation générale Mise à... -
Page 10: Dispositifs De Sécurité
Consignes sécurité Dispositifs de sécurité Attention Des protecteurs (capot moteur, protecteur d'accouplement, carters, …) sont mis en place pour une utilisation sûre du matériel. Le fabricant ne peut être tenu pour responsable en cas de dommages corporels ainsi que des pannes et / ou endommagement du matériel résultant de la destruction, de l'occultation ou du retrait total ou partiel des protecteurs. -
Page 11: Dangers D'injection
Consignes sécurité Dangers d’injection La technologie « HAUTE PRESSION » exige un maximum de précaution. Son exploitation peut engendrer des fuites dangereuses. Il y a alors risque d’injection de produit dans les parties du corps exposées, pouvant entraîner des blessures graves et des risques d’amputations : ... -
Page 12: Dangers Des Produits Toxiques
Consignes sécurité Dangers des produits toxiques Les produits ou vapeurs toxiques peuvent provoquer des blessures graves par contact avec le corps, dans les yeux, sous la peau, mais également par ingestion ou inhalation. Il est impératif : de connaître le type de produit utilisé et les dangers qu'il représente, ... -
Page 13: Intégrité Du Matériel
Consignes sécurité 2.2 Intégrité du matériel Préconisations matériels Des protecteurs sont mis en place pour une utilisation sûre du matériel. Le fabricant ne peut être tenu pour responsable, en cas de : Dommages corporels. Ainsi que des pannes et/ou endommagement du matériel résultant de la destruction, de l'occultation ou du retrait total ou partiel des protecteurs. -
Page 14: Produits Mis En Œuvre
évolution dans le temps, SAMES KREMLIN ne pourra être tenu responsable : De la mauvaise compatibilité des matériaux en contact. Des risques inhérents envers le personnel et l'environnement. -
Page 15: Environement
Environement 3 Environement Installer le matériel sur un sol horizontal, stable et plan (ex : dalle de béton). Les matériels non mobiles doivent être fixés au sol par des dispositifs de fixation adaptés (spit, vis, boulons, ...) permettant d'assurer leur stabilité pendant leur utilisation. - Page 16 Environement Marquage matériels Chaque appareil est équipé d’une plaque de signalisation comportant le nom du fabricant, la référence de l’appareil, les renseignements importants pour l’utilisation de l’appareil (pression, puissance,...) et parfois le pictogramme représenté ci-contre. L’équipement est conçu et fabriqué avec des matériaux et composants de haute qualité...
-
Page 17: Configurations Disponibles

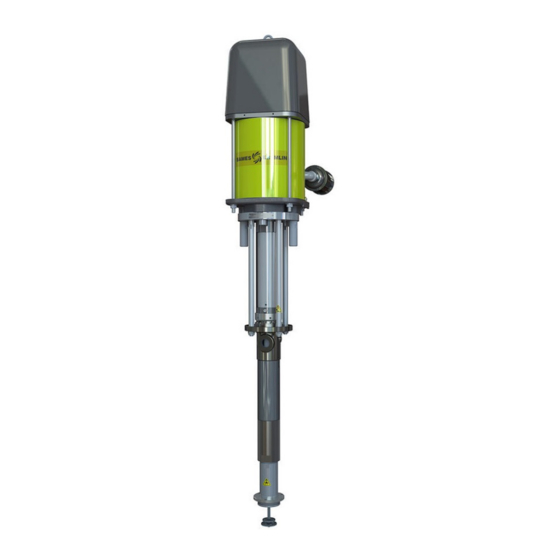

4 Configurations disponibles Codification des pompes Haute-Viscosité Présentation de la pompe REXSON SH340 Pompe très polyvalente, l’hydraulique REXSON SH340 is used for airless applications as well as for the extrusion of thick products (<50000 cP*). Différentes configurations sont disponibles. * 1 cP = 1 mPa.s Désignation signifiante... - Page 18 Configurations disponibles 4.2 Tableau 1 Correspondance hydraulique - moteur Moteurs disponibles Ratio Pression max. Pression max. Référence Pression Entrée air Sortie produit Documentation Sans MOTEUR 7200 53 : 1 4600 582144110 R E X 0340 4.3 Tableau 2 Correspondance hydraulique - pied de pompe & matériaux Matériaux disponibles Pieds de pompe disponibles...
-
Page 19: Identification
Identification 5 Identification 5.1 Description du marquage de la plaque Principes Cet équipement est conforme aux dispositions suivantes : Directive Machines (2006/42/CE) Directive sur la basse tension 2006/95 CEE Directive EMV 2004/108 CEE Sécurité de machines - Termes de base, directives de réalisation générales DIN EN ISO 12100 T1/T2 ... - Page 20 Identification Description SAMES KREMLIN Marque du fabricant STAINS FRANCE POMPE / PUMP Référence de la pompe et N° de série. Les deux premiers chiffres indiquent l'année de fabrication. REF / SERIE PROD Pression produit maximum (Bar/Psi) MAX. PRES. (Bar/Psi) Pression air maximum (Bar/Psi)
-
Page 21: Tableau De Correspondance Nouvelle Référence / Désignation Signifiante
Identification 5.2 Tableau de correspondance Nouvelle référence / Désignation signifiante Nouvelle référence Désignation signifiante 62 MO 0340 M S F 000 REXSH0340-MO-MA-FO-SE Options Moteur MOT7200 Matériaux Acier inoxydable Joints PU + PTFEG Pied Plateau suiveur Ø 80 mm Référence Documentation Moteur 7200 582144110 5.3 Tableau de correspondance référence existante / Désignation... -
Page 22: Caractéristiques Techniques Et Performances
Caractéristiques techniques et performances 6 Caractéristiques techniques et performances 6.1 Caractéristiques générales Caractéristiques techniques Volume par 340 cm cycle 11,5 oz Course 200 mm / 7,87 in Raccordement 3/4" sortie produit F BSPP Poids 47 kg / 103,6 lb Température 80°C / 176°F produit maxi Matériau en... - Page 23 Caractéristiques techniques et performances (Caractéristiques générales – suite) Pied de pompe Caractéristiques techniques Plateau suiveur Ø 80 mm Matériaux Aciers inoxydable (inox) Corps de pompe Coupelle Acier carbone Corps supérieur Acier inoxydable (inox) Cylindre Inox chromé Piston Tige de piston Inox chromé...
-
Page 24: Principe De Fonctionnement
Caractéristiques techniques et performances 6.2 Principe de fonctionnement Usage attendu Ces pompes accouplées aux moteurs pneumatiques ou hydrauliques sont destinées au transfert, au transvasement ou à la pulvérisation de différents produits liquides ou pâteux avec un débit et une pression de sortie souhaités. - Page 25 Caractéristiques techniques et performances ATTENTION! Les frottements engendrés par le déplacement du produit à l'intérieur de la pompe et de ses accessoires ainsi que ceux provoqués par les joints d'étanchéité, créent de l'électricité statique pouvant provoquer incendie ou explosion. Il convient donc de relier l'hydraulique à...
-
Page 26: Installation
Il est impératif de se conformer à une association moteur/hydraulique prévue par SAMES KREMLIN. Veiller à ce que toutes les connectiques des composants de la pompe et de l’hydraulique – câbles, flexibles et tuyaux – soient installés de manière à éviter de provoquer une chute de personnes. -
Page 27: Raccord D'alimentation En Air
Installation 7.2.2 Raccord d’alimentation en air Veiller à ce qu’un conduit d’air court réduise les fluctuations de pression et les pertes de charge. 7.3 Stockage Pompe Placer le matériel à l'abri de l'humidité après avoir obturé les diverses entrées d'air et orifices divers (bouchons). Stockage avant installation : ... -
Page 28: Mise En Service
Mise en service 8 Mise en service L’hydraulique est intégrée dans un système, consulter le cas échéant toute notice complémentaire pour obtenir des informations plus détaillées sur la mise en service. Pompe Les pompes sont essayées dans nos ateliers avec du lubrifiant. Avant la mise en service, il y a lieu de procéder à... -
Page 29: Utilisation Du Produit
Utilisation du produit 9 Utilisation du produit 9.1 Réglages utilisateur Ecrou de presse-étoupe Avant la mise en service, remplir la coupelle du presse-étoupe à moitié avec le lubrifiant "T". La coupelle de presse-étoupe doit être serrée modérément. Un serrage trop important détériore rapidement les joints de presse-étoupe. Une clé... -
Page 30: Sécurité En Production
Utilisation du produit 9.2 Sécurité en production protecteurs (capot moteur, protecteur d'accouplement, carters, …) sont mis en place pour une utilisation sûre du matériel. Le fabricant ne peut être tenu pour responsable en cas de dommages corporels ainsi que des pannes et / ou endommagement du matériel résultant de la destruction, de l'occultation ou du retrait total ou partiel des protecteurs. -
Page 31: Procédure D'arrêt
Utilisation du produit 9.4 Procédure d’arrêt Pompe Afin d'éviter les risques de blessures corporelles, les injections de produit, les blessures provoquées par les pièces en mouvement ou les arcs électriques, il est impératif de suivre la procédure suivante avant toute intervention lors de l'arrêt du système, du montage, du nettoyage ou du changement de buse. -
Page 32: Aide Au Diagnostic - Guide De Dépannage
Utilisation du produit 9.5 Aide au diagnostic – Guide de dépannage Symptômes possibles de défauts / Causes / Remèdes Défauts Causes possibles Remèdes Fuite aux joints de coupelle Serrage insuffisant de la Serrer la coupelle. coupelle. Mauvais montage des joints. Vérifier le montage. Joints endommagés ou usés. - Page 33 Utilisation du produit Defaults Possible causes Remèdes Vérifier les paramètres d'utilisation des accessoires (pression sur plateau La pompe est mal gavée. suiveur ou canne d’aspiration, …). Ces derniers peuvent être mal Le piston descend adaptés ou obstrués. rapidement Le produit est trop visqueux. Mauvaise définition de la pompe.
-
Page 34: Maintenance
Ces procédures ne couvrent que les problèmes les plus courants. Si les informations données ici ne permettent pas de résoudre le problème rencontré, demander l'aide du représentant local de SAMES KREMLIN. Lors d'un arrêt prolongé, mettre au préalable le piston en position basse (faire une purge si nécessaire). -
Page 35: Plan Maintenance Préventive
Maintenance 10.1 Plan Maintenance préventive ATTENTION Avant toute intervention, suivre impérativement la procédure de décompression et les consignes de sécurité. Il est recommandé de prévoir un entretien systématique après un nombre déterminé d'heures de fonctionnement. Celui-ci est défini par le service d'entretien de l'utilisateur et est fonction du produit, de la cadence de travail et de la pression usuelle. -
Page 36: Entretien Curatif
Maintenance 10.2 Entretien curatif ATTENTION Avant toute intervention, suivre impérativement la procédure de décompression et les consignes de sécurité. Avant chaque remontage Nettoyer les pièces avec le solvant de nettoyage approprié. Monter des joints neufs si nécessaire, après les avoir graissés. ... -
Page 37: Opérations De Démontage/Remontage
Opérations de démontage/remontage 11 Opérations de démontage/remontage ATTENTION Avant toute intervention, suivre impérativement la procédure de décompression et les consignes de sécurité. ATTENTION Le matériel est soumis à la directive ATEX et ne doit en aucun cas être modifié. Le non-respect de cette préconisation ne saurait engager notre responsabilité. - Page 38 Opérations de démontage/remontage Hydraulique REX-SH-0340-72-SS-FP-06 (Pour une description complète des pièces détachées, consulter la partie 12 – Pièces de rechange)
- Page 39 Opérations de démontage/remontage...
-
Page 40: Démontage De La Pompe
Opérations de démontage/remontage Démontage de la pompe Dévisser les écrous (19) et déposer la bride (1), les tirants (14) et la protection (4), Serrer la pompe horizontalement dans un étau par le corps (7), Dévisser l'écrou (35) et retirer la palette (34), la rondelle (33) et l'entretoise (32), ... -
Page 41: Joints De Presse-Étoupe
Opérations de démontage/remontage Joints de presse-étoupe Nota: le corps de pompe (7) est constitué d'une cartouche (7B) pour faciliter le remplacement des joints. Ind.7 Dévisser la coupelle (5), Enlever les 10 vis (7D) qui serrent la cartouche (7B) dans le corps (7A), ... -
Page 42: Clapet Supérieur
Opérations de démontage/remontage Clapet supérieur Dévisser l'écrou (23) et la tige de la palette (31), Dévisser le clapet de piston (22), Dévisser la douille du piston (20) et retirer la douille du piston (17), le joint (42), l'écrou du piston (16), la rondelle mâle (44), les joints du piston (45) et la rondelle femelle (46), ... -
Page 43: Remontage Complet De L'ydraulique
Opérations de démontage/remontage Remontage complet de l’ydraulique Lubrifier les joints de presse-étoupe et de tête de piston, Localiser les joints (9) à l'intérieur du corps de pompe (7) du corps de clapet (21), Glisser la tige de piston (15) équipée à l’intérieur du corps (7), la pousser vers le haut, ... -
Page 44: Pièces De Rechange
Pièces de rechange 12 Pièces de rechange Utiliser exclusivement les accessoires et pièces de rechange d’origine SAMES KREMLIN, conçus pour résister aux pressions de service de la pompe. Hydraulique REX-SH-0340-72-SS-FP-06 ATTENTION : ces pièces ne sont pas fournies avec l’hydraulique seule car elles... - Page 45 Pièces de rechange...
- Page 46 Pièces de rechange REXSH0340-72-SS FP-06 Ind. Désignation # Ref. Qté Niveau de maintenance pièce de rechange** Bride de liaison Voir tableau kit accouplement moteur Carter de protection Voir tableau kit accouplement moteur Ecrou de presse étoupe 044 240 140 Presse-joint "F" Voir tableau kit de réparation Corps de pompe 210 624...
-
Page 47: Kit Accouplement Moteur
Pièces de rechange Ind 47 Ind 40 REXSH0340-72-SS FP-06 Ind. Description # Ref. Niveau de maintenance pièce de rechange** Clé pour cuve 044 950 008 Presse-joint 'M' N.S. Presse-joint "F" N.S. Outil montage 151 130 098 N.S. Hook N.S. Vis N.S. -
Page 48: Préconisation Des Pochettes De Joints
Pièces de rechange Préconisation des pochettes de joints Code Composition PU + PTFE GRAPHITÉ (+ FPM) Mastics - PVC - Butyl Accessoire Ind. Désignation # Réf. Qté Flacon de lubrifiant T (125 ml) 149 990 020... -
Page 49: Composition De La Pochette De Joints : 06
Pièces de rechange Composition de la pochette de joints : 06 Code pochette de joints : 144 245 096 Ind. Désignation Qté Matière Joint torique 84 468 84 411 Garniture presse-étoupe 209 656 Garniture piston 209 658 PTFE G Joint torique 84 391 PTFE 209 726...
