Sommaire des Matières pour Jet AW3825

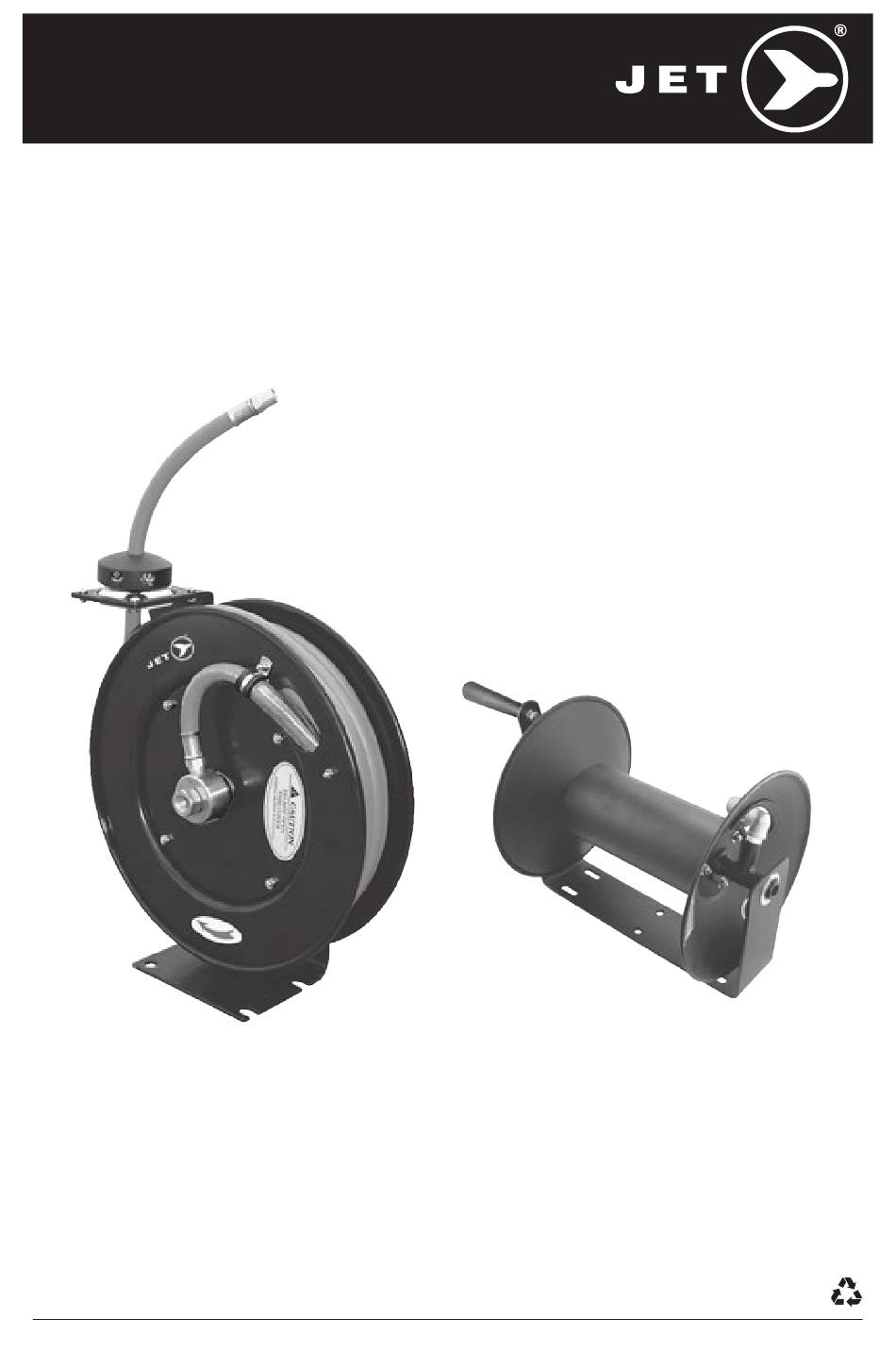

- Page 1 OPERATOR’S MANUAL RETRAcTAbLE HOSE REELS – Heavy Duty ®Registered trademark of Jet equipment & tools Ltd. www.jetequipment.com...
- Page 2 Max. Prod. No. Mod. No. Description capacity Pressure Template (fig 2.) 391721 aW3825 air/Water 3/8" x 25' 391722 aW3850 air/Water 3/8" x 50' 391726 aW1250 air/Water 1/2" x 50' 391746 Oa1450 ***Oxy-acetylene 1/4" x 50' 391741 HC100 air/Water 3/8" x 100' —...
- Page 3 7. If hose stopper adjustment is required, pull hose from reel and allow to latch at desired length. Loosen stopper bolts and slide stopper to a position close to the hose guide. tighten stopper bolts, and unlatch the reel. Installation of Hose 1.
-
Page 4: Adjustment Of Spring Tension
Adjustment of Spring Tension 1. Pull out approximately 6ft or 2m of hose and allow the drum to latch. 2. Remove hose stopper from hose, and feed hose back through guide. 3. Wrap the pulled hose one time around the drum to increase tension or un-wrap hose one time from drum to decrease tension. - Page 5 FIGURE 2 WARNING Model OA1450 – Oxygen / Acetylene Hose Reel 1. Connect Oxygen input hose and acetylene hose correctly. Make sure incoming hose line pressure does not exceed rated operating pressure. 2. Locate hose reel in well-ventilated areas. 3. after installation of hose reel, run pressure test to make sure there is no leakage in each connection.
-
Page 6: Parts List
PARTS LIST Prod. No. Mod. No. Description Part 391721 aW3825 Ball Stop 3/8" PIt-SBS080 Roller assembly PIt-SRa081 391722 aW3850 Ball Stop 3/8" PIt-SBS080 Roller assembly PIt-SRa083 391726 aW1250 Ball Stop 1/2" PIt-SBS082 Roller assembly PIt-SRa083 391746 Oa1450 Ball Stop 1/4" Dual Hose... - Page 7 Guide d’utilisation Dévidoirs de boyau, rappel par ressort – usage intensif ®Marque déposée d’Équipement & Outillage www.jetequipment.com...
-
Page 8: Consignes De Sécurité
Nº du Nº du Max. prod. mod. Description capacité Pression Template (fig 2.) 391721 aW3825 air/eau 3/8" x 25' 391722 aW3850 air/eau 3/8" x 50' 391726 aW1250 air/eau 1/2" x 50' 391746 Oa1450 ***Oxy-acetylene 1/4" x 50' 391741 HC100 air/eau 3/8"... -
Page 9: Installation Du Tuyau
4. appliquez du ruban pour joints filetés ou du produit d’étanchéité pour tuyau sur les filets de la conduite d’alimentation, raccordez-la à l’orifice d’entrée du dévidoir et serrez bien. L’autre extrémité de la conduite d’alimentation peut maintenant être raccordée à la source d’alimentation. -
Page 10: Réglage De La Tension Du Ressort
Réglage de la tension du ressort 1. Déroulez environ 6 pi (2 m) de tuyau et laissez le tambour se verrouiller. 2. enlevez le butoir du tuyau et réintroduisez le tuyau dans l’étrier de guidage. 3. enroulez le tuyau d’un tour sur le tambour pour augmenter la tension ou déroulez-le d’un tour pour réduire la tension. - Page 11 FIGURE 2 MISE EN GARDE Modèle OA1450 – Dévidoir de tuyau d’oxygène/acétylène 1. Brancher correctement le tuyau d’entrée d’oxygène et le tuyau d’acétylène. S’assurer que la pression de la conduite d’alimentation n’excède pas la pression de fonctionnement recommandée. 2. Placer le dévidoir dans un endroit bien aéré. 3.
-
Page 12: Liste De Pièces
LISTE DE PIÈCES Nº du prod. Nº du mod. Description Pièces 391721 aW3825 Bague d'arrêt 3/8" PIt-SBS080 ensemble de rouleaux PIt-SRa081 391722 aW3850 Bague d'arrêt 3/8" PIt-SBS080 ensemble de rouleaux PIt-SRa083 391726 aW1250 Bague d'arrêt 1/2" PIt-SBS082 ensemble de rouleaux...
