3B SCIENTIFIC ® PHYSICS
Set supplementare per sistema rotante a sostentamento pneumatico
Istruzioni per l'uso
08/08 ALF
1. Descrizione
Il
set
supplementare
sostentamento pneumatico (U8405680) consente
l'analisi di oscillazioni di torsione e movimenti
rotatori senza attrito con un disco rotante di grandi
dimensioni.
Sulla parte inferiore del disco rotante è presente una
griglia angolare per la scansione con il sensore di
riflessione laser (U8533380), qualora si desideri
registrare il movimento rotatorio con un'interfaccia.
Le dimensioni del disco rotante rendono possibile il
processo di misurazione del tempo anche con un
cronometro meccanico
2. Fornitura
1 disco rotante con scala angolare
1 supporto
1 manicotto a croce
1 set di molle di accoppiamento con magnete
U8405690
per
sistema
rotante
a
Disco rotante
Momento d'inerzia
del disco rotante
Periodi di oscillazione tipici:
min.
Molle di accoppiamento:
Per il montaggio dell'unità di base del sistema
rotante a sostentamento pneumatico consultare
le istruzioni per l'uso U8405680.
Montaggio di un oscillatore rotante (vedere fig. 1)
Fissare il manicotto a croce sul supporto
Inserire il supporto nel tubo di supporto
Collocare il disco rotante di grandi dimensioni sul
cuscinetto rotante e portarlo in posizione "0°".

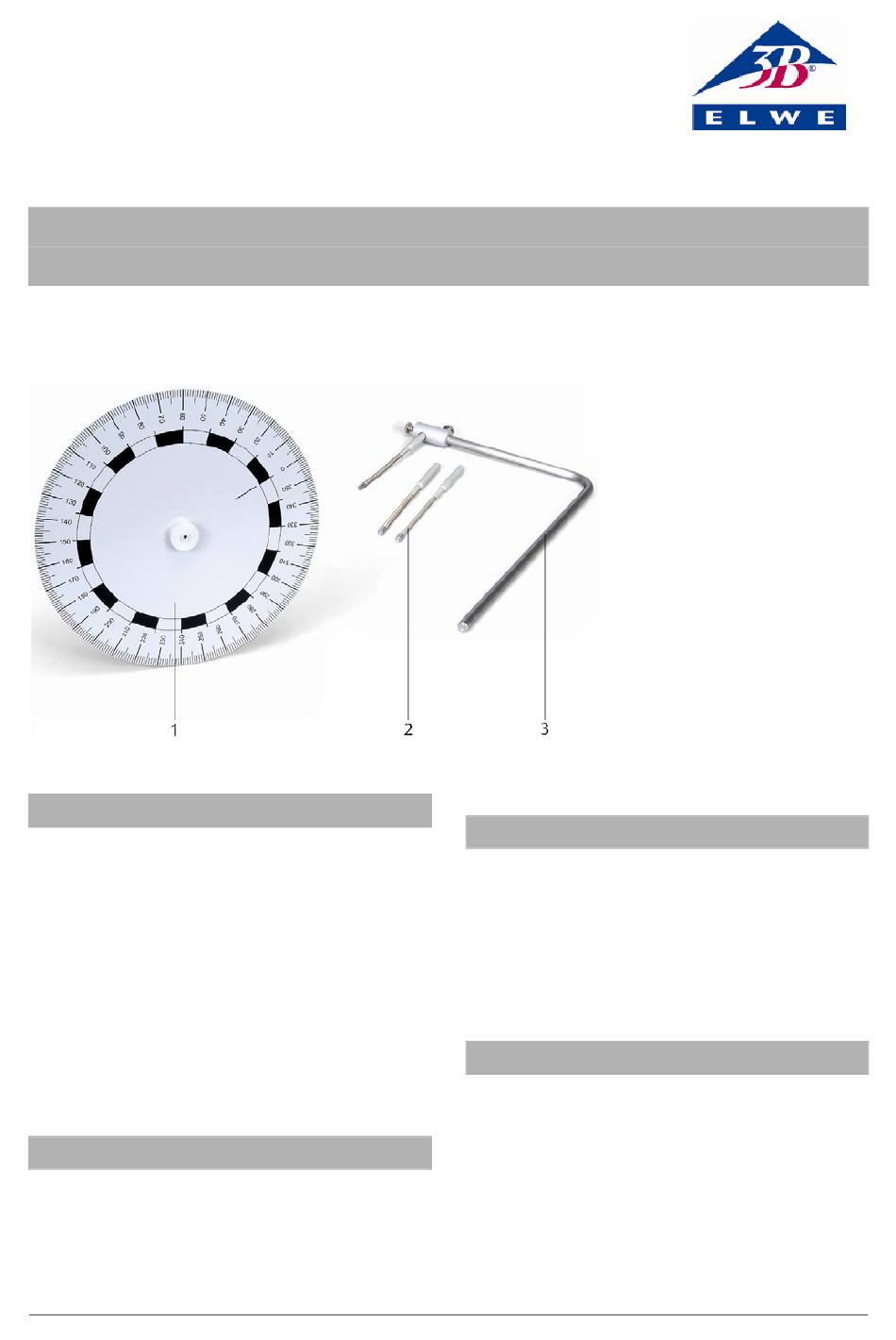

1
1
Disco rotante
2
Molla di torsione
3
Supporto con manicotto a croce
3. Dati tecnici
350 mm Ø
ca. 2,2 g/m
da ca. 20 sec. a ca. 2
1 N, 2 N, 5 N
3. Utilizzo
2
