Installation de L'unité Intérieure
1.
Installation de la plaque de montage.
• La plaque de montage
1) Fixez provisoirement la plaque de montage
de perçage sur le mur.
2) Vissez la plaque de montage

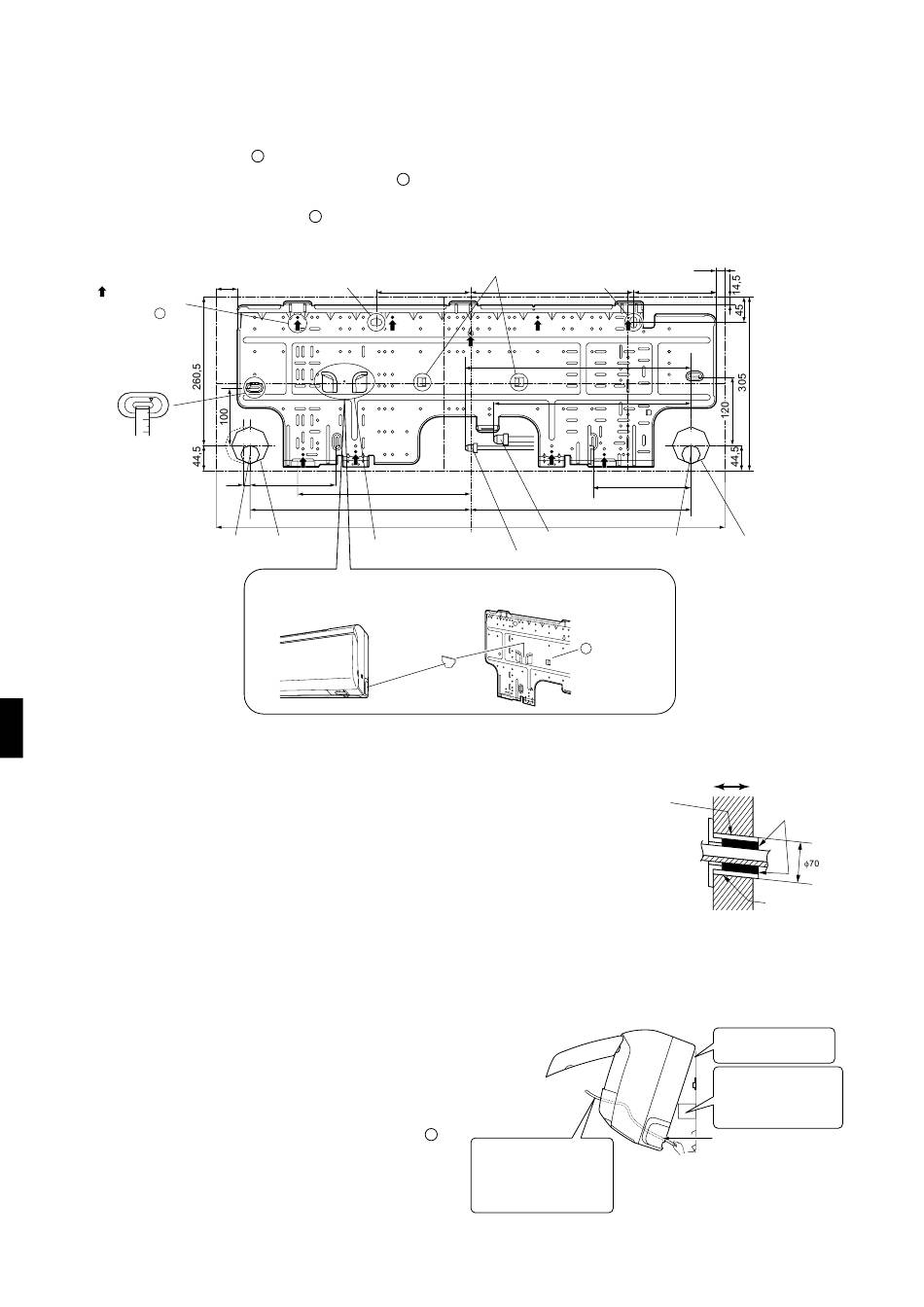

Points de maintien recommandés de la plaque de montage et dimensions
37
Points de fixation
de la plaque de
montage
A
recommandés
(9 points en tout)
Utilisez un mètre
à ruban comme
indiqué, placez
12
l'extrémité du
mètre à ruban
sur ∇.
Position du tuyau
d'évacuation
2.
Perçage d'un trou et Installation du tube noyé dans le mur.
• Pour les murs contenant une armature en métal ou un cadre de métal, utilisez
un tube noyé dans le mur et un couvercle dans le trou pour éviter tout
surchauffement, électrocution ou incendie.
• Assurez-vous de calfater les espaces autour du tube avec un matériau de
calfatage pour empêcher toute fuite d'eau.
1) Percez un trou de 70mm dans le mur de façon qu'il soit en pente vers
l'extérieur.
2) Insérez un tube de mur dans le trou.
3) Insérez un couvercle de tour de mur dans le tube de mur.
4) Après avoir terminé l'installation de la tuyauterie de réfrigérant, de vidange et
les câblages, calfatez l'espace dans le trou du mur avec du mastic.
3.
Montage des câbles reliant les unités.
1) Ouvrez le panneau avant et enlevez le couvercle de
service.
2) Sortez le câblage reliant les unités de l'arrière de
l'unité intérieure vers l'avant. Il est plus facile de le
sortir en pliant à l'avance les bords des conducteurs.
3) Pour brancher les câbles reliant les unités après
l'accrochage de l'unité su la plaque de montage
raccordez les câbles reliant les unités de la façon
indiquée par la figure de droite.
7
doit être montée sur un mur en mesure de supporter le poids de l'unité intérieure.
A
au mur en vérifiant si le panneau est bien à niveau, et tracez les points
A
au mur.
A
(Taille du boulon: M10)
165
φ70
150
302,5
385
Trou percé dans
Conservez le morceau découpé
le mur à φ70mm
dans l'unité pour y passer les tuyaux.
* Le couvercle du port du tuyau que vous
avez démonté peut être conservé dans
la poche de la plaque de montage.
Couvercle du port
du tuyau démonté
Placez un niveau sur la languette soulevée.
(Taille du boulon: M10)
285
393,5
343,5 343,5
385
890
Extrémité du tuyau de gaz
Extrémité du tuyau de liquide
Plaque de
A
montage
,
A
Quand vous dénudez en
avance les fils
d'interconnexion, recouvrez
les extrémités des fils avec
du ruban isolant.
15
145
φ70
170
Position du tuyau Trou percé dans
le mur à φ70mm
d'évacuation
Intérieur Extérieur
Tube noyé dans
le mur (à se
Calfatage
procurer
séparément)
Couvercle de
trou de mur
Tube noyé dans
(à se procurer
le mur (à se procurer
séparément)
séparément)
Accrochez les crochets
de l'unité intérieure ici.
Soulevez légèrement
l'unité intérieure en la
plaçant sur l'emballage
ou un matériau similaire.
Câbles reliant les unités
Tirez vers le bas en veillant
à ne pas coincer les câbles
reliant les unités.
