aansluitingen
maken
12V
TRIGGER
230V
~
50 – 60HZ
xxW
MAX
Stroom
Solo wordt geleverd met een netstekker die
al aan het snoer bevestigd is. Controleer of de
meegeleverde stekker in uw contactdoos past
– mocht u een nieuw netsnoer nodig hebben,
neem dan contact op met uw Arcam-dealer.
Duw het IEC-stekkeruiteinde van het stroomsnoer
in het aansluitpunt op de achterkant van Solo, en
zorg ervoor dat de stekker er stevig in zit. Steek de
stekker aan het andere uiteinde van het snoer in
het stopcontact.
Solo heeft een stroomschakelaar aan de
achterkant van het product, naast het aansluitpunt
voor het netsnoer. Zorg ervoor dat deze
ingeschakeld is om Solo te kunnen gebruiken.
Solo is voorzien van een transformator die
ontworpen is om de netspanning te kunnen
accepteren van de regio waar het product
geleverd is. Als het voltage van uw lichtnet
niet aan deze specifi catie voldoet (zoals op het
achterpaneel aangegeven), als u de eenheid
naar een regio met een andere netspanning
wilt meenemen, of als de netstekker verkeerd
is, raadpleeg dan uw Arcam-dealer.
Dit product moet geaard zijn.
Introductie

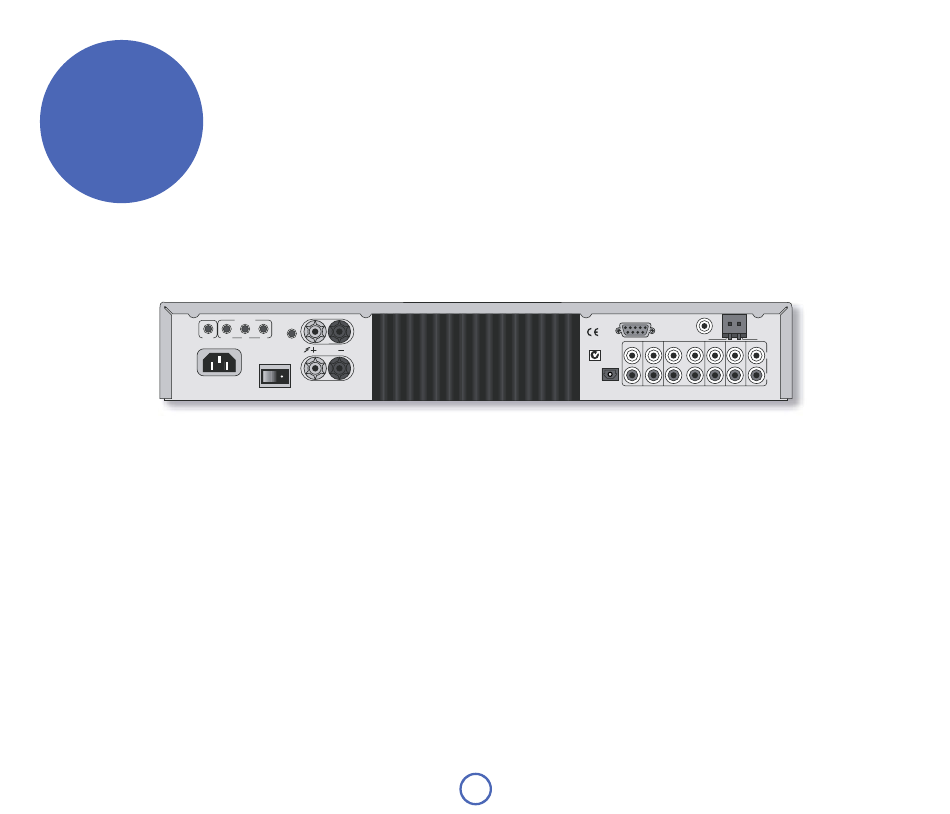

Deze pagina geeft een kort overzicht van het installatieproces voor Solo. Voor meer gedetaileerde
informatie over de hieronder vermelde items, verwijzen we u naar het hoofdstuk "Installatie-richtlijnen"
op pagina 8 van dit handboek.
Connectors voor de
afstandsbediening
Deze aansluitingen zijn bedoeld voor gebruik met
installaties in meerdere kamers, en worden in de
meeste gevallen waarschijnlijk niet gebruikt. Op
pagina 9 kunt u meer informatie hierover vinden.
REMOTE
PROGRAM
L
OUT IN IN
ZONE 2 LOCAL
SPEAKER
OUTPUT
R
Luidsprekers
U dient luidsprekers op Solo aan te sluiten om
geluid te kunnen horen. Solo is ontworpen om één
paar luidsprekers met een impedantie tussen 4 en
8 ohm aan te sturen, en is voorzien van luidspre-
keraansluitpunten waarop spades of blanke kabels
aangesloten kunnen worden.
U sluit de linkerluidspreker aan door de
aansluitpunten met een 'L' op de achterkant van
Solo los te schroeven, de luidsprekerbedrading
(of spade) erin te steken en de aansluitpunten
weer vast te schroeven. Zorg ervoor dat het
rode (positieve/ ) aansluitpunt van de luidspreker
+
op het rode aansluitpunt van Solo aangesloten
is, en het zwarte (negatieve/ ) aansluitpunt van
–
de luidspreker op het zwarte aansluitpunt van
Solo. Herhaal bovenstaande stappen om de
rechterluidspreker op de aansluitpunten met
een 'R' aan te sluiten.
Het is belangrijk dat er geen losse draden van
de kabels van deze aansluitingen in aanraking
komen met andere kabels of de behuizing van het
product, anders kan er een kortsluiting ontstaan en
schade veroorzaakt worden aan Solo.
De luidsprekeraansluitingen niet te vast
aandraaien en geen sleutel, tang enzovoort
gebruiken, aangezien dit schade aan de
aansluitingen kan veroorzaken die niet door de
garantie gedekt wordt.
Radioantenne
In Europa en Canada is Solo meestal voorzien van een gecombineerde FM/DAB-ontvangermodule
(digitale radio); in de VS en het Verre Oosten wordt er gewoonlijk een AM/FM-ontvangermodule
meegeleverd. Teneinde een van deze modules te kunnen gebruiken, dient u een antenne op de eenheid
aan te sluiten; er wordt een geschikte antenne als accessoire meegeleverd.
De FM/DAB-antenneconnector is een F-typeconnector (schroef). De antenne moet op deze ingang
aangesloten worden door de pen in het gaatje in het midden van de connector te duwen, en daarna
de sleeve aan de buitenkant te schroeven. De AM-antenne dient aangesloten te worden volgens de
beschrijving op pagina 9.
Wilt u de meegeleverde T-vormige draadantenne gebruiken, dan bevestigt u deze zo hoog mogelijk aan
de muur met de elementen in een verticale positie. Probeer elke bruikbare muur van de kamer om te
zien welke de beste ontvangst geeft. Gebruik punaises of plakband om de antenne stevig aan de muur te
hangen, maar zorg ervoor dat de punaises niet in contact komen met de interne bedrading van de antenne.
Voor optimale ontvangst is het raadzaam een (externe) antenne op het dak te monteren (zie pagina 10).
RS232
ZONE 2 PRE OUT
CD OUT
SERIAL NO.
Geluidsuitgangen
Pre-out
Deze connectors dragen de uitvoer van de
voorversterker van Solo. Wilt u een externe
eindversterker met Solo gebruiken, dan sluit
u deze uitgangen op de ingangen van uw
eindversterker aan.
Zie pagina 9 voor meer informatie.
Zone 2
Deze connectors dragen de uitvoer van de
voorversterker voor Zone 2. Voor meer informatie
over het gebruik van Zone 2 gaat u naar pagina 8.
CD out
Dit is een optische aansluiting die de digitale
geluidsstroom van een CD of van de DAB-radio
draagt (indien aanwezig). De aansluiting is bedoeld
voor opname van CD's/DAB naar MiniDisc of
soortgelijk.
Sluit deze uitgang op de optische ingang van uw
opnameapparaat aan. Op pagina 9 kunt u meer
informatie hierover vinden.
N4
FM
AM
GND
TAPE OUT TAPE IN GAME TV AV IN
L
R
Geluidsingangen
Solo kan desgewenst als hoogwaardige versterker
voor andere geluidsbronnen gebruikt worden.
Hiervoor zijn er vijf audio-ingangen voorzien (één
bevindt zich op het voorpaneel).
Gebruik een stereo-phonokabel om de
geluidsuitgang van de bron op een van de
geluidsingangen van Solo aan te sluiten. De labels
boven de ingangen van Solo geven aan waarvoor
ze gebruikt kunnen worden, maar de ingangen
hebben allemaal dezelfde kenmerken (het zijn
allemaal lijnniveau-ingangen), en elk geschikt
apparaat kan op elke ingang aangesloten worden.
De naam van de ingang kan echter niet op het
display van het voorpaneel gewijzigd worden.
Tape Lus
Er is een tapelus meegeleverd zodat er een extern
tapedeck op Solo aangesloten kan worden.
– Sluit deze uitgangen aan op de
TAPE OUT
ingangen van uw tapedeck (meestal aangeduid
met ).
RECORD
– Sluit de uitgangen van uw tapedeck
TAPE IN
(meestal aangeduid met ) op deze ingangen
PLAY
aan.
De -uitvoer wordt gedempt wanneer
TAPE OUT
'Tape' als muziekbron geselecteerd is.
