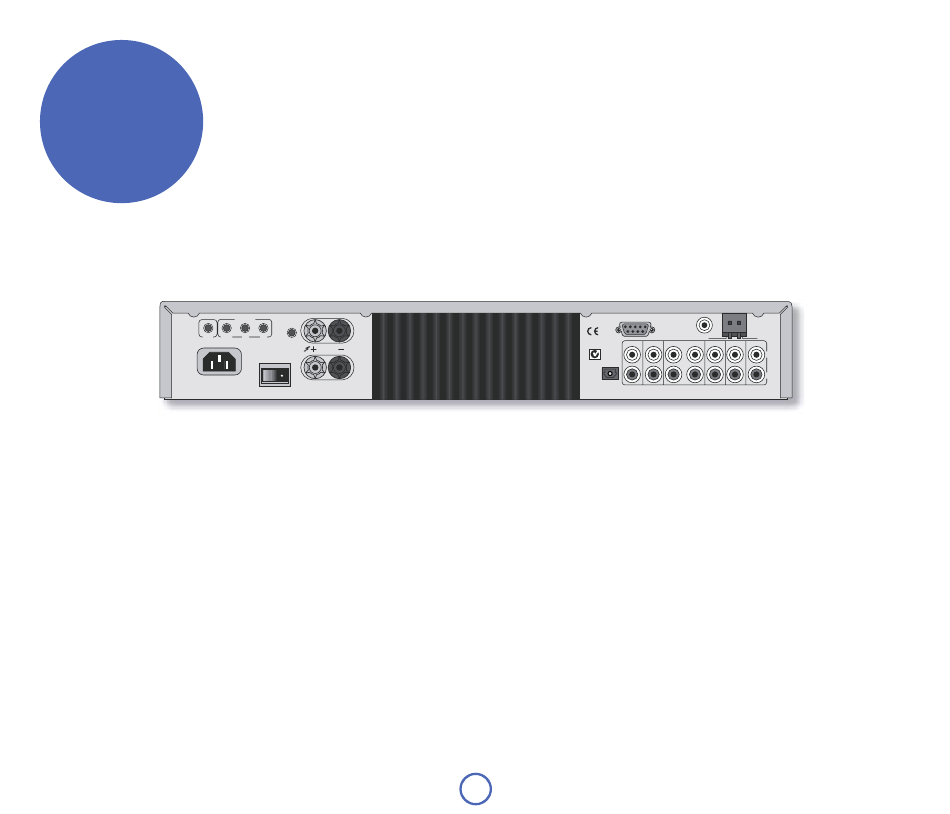

Anschließen
von Geräten
12V
TRIGGER
230V
~
50 – 60HZ
xxW
MAX
Betriebsbereitschaft
Solo wird normalerweise mit einem
verschweißten Netzstecker am Netzkabel
ausgeliefert. Vergewissern Sie sich, dass der
mitgelieferte Stecker zur Steckdose passt. Sollten
Sie ein anderes Netzkabel benötigen, wenden Sie
sich an Ihren Arcam-Händler.
Drücken Sie den IEC-Stecker des Netzkabels fest
in die Netzbuchse an der Geräterückseite. Stecken
Sie das andere Ende des Netzkabels in eine
Netzsteckdose.
Neben dem Netzanschluss auf der
Geräterückseite befi ndet sich ein Netzschalter.
Dieser muss zum Betrieb des Geräts
eingeschaltet sein.
Solo ist mit einem Netzteil ausgestattet, das
der Netzspannung in dem Land entspricht, in
das das Gerät ausgeliefert wurde. Stimmt Ihre
Netzspannung nicht mit der des Geräts überein
(siehe Aufkleber auf der Rückseite), möchten
Sie das Gerät in einem Land mit einer anderen
Netzspannung verwenden, oder haben Sie
einen falschen Stecker erhalten, wenden Sie
sich an Ihren Arcam-Händler.
Das Gerät muss geerdet werden.
Einführung
Auf dieser Seite erhalten Sie eine Kurzeinführung in die Installation von Solo. Ausführliche Informationen
zu den im Folgenden aufgeführten einzelnen Geräteteilen fi nden Sie in diesem Handbuch im Abschnitt
„Installation" ab Seite 8.
Anschlüsse für die
Fernbedienung
Diese Anschlüsse sind zur Verwendung bei
Installationen in mehreren Räumen gedacht und
werden in den meisten Fällen nicht benötigt.
Weitere Informationen fi nden Sie auf Seite 9.
REMOTE
PROGRAM
L
OUT IN IN
ZONE 2 LOCAL
SPEAKER
OUTPUT
R
Lautsprecher
Damit Sie Audio über Solo ausgeben können,
müssen Sie Lautsprecher anschließen. Solo ist
zum Anschluss eines Lautsprecherpaars mit einer
Impedanz von 4 bis 8 Ohm ausgelegt und ist mit
Lautsprecheranschlüssen ausgestattet, an denen
Flachstecker oder blanke Drähte angeschlossen
werden können.
Lösen Sie zum Anschließen des linken Lautsprechers
die Anschlüsse „L" auf der Geräterückseite, stecken
Sie das Lautsprecherkabel (bzw. den Stecker) ein
und drehen Sie die Anschlüsse wieder fest. Achten
Sie darauf, dass der rote Anschluss (Positiv/+)
des Lautsprechers mit dem roten Anschluss des
Solo und der schwarze Lautsprecheranschluss
(Negativ/–) mit dem schwarzen Anschluss verbunden
ist. Schließen Sie den rechten Lautsprecher
entsprechend an den Anschlüssen „R" an.
Es ist wichtig, dass keine losen Litzen der
Lautsprecherkabel andere Kabel oder das
Gerätegehäuse berühren. Es kann sonst zu einem
Kurzschluss kommen, der das Gerät beschädigen
kann.
Ziehen Sie die Lautsprecheranschlüsse nicht
zu fest an und benutzen Sie keine Zangen oder
ähnliche Werkzeuge, da dies zu Schäden an
den Anschlüssen führen kann, die nicht von
der Garantie abgedeckt sind.
Radioantenne
In Europa und Kanada wird Solo üblicherweise mit einem kombinierten Empfangsmodul für UKW
und DAB (digitales Radio) ausgerüstet. In den USA und Fernost wird das System mit einem MW/
UKW-Empfangsmodul ausgeliefert. Um dieses Modul nutzen zu können, müssen Sie eine Antenne
anschließen. Eine entsprechende Antenne ist im Lieferumfang enthalten.
Der UKW/DAB-Antennenanschluss erfolgt über einen F-Stecker. Verbinden Sie die Antenne mit
diesem Anschluss, in dem Sie den Stift in das Loch in der Mitte des Anschlusses stecken und dann die
Masseverbindung festdrehen. Der Anschluss der MW-Antenne wird auf Seite 9 beschrieben.
Wenn Sie die mitgelieferte T-förmige Drahtantenne verwenden möchten, befestigen Sie sie so hoch wie
möglich an einer Wand. Die Elemente sollten vertikal angebracht werden. Testen Sie die Antenne an
verschiedenen Wänden, bis Sie die Stelle mit dem besten Empfang fi nden. Befestigen Sie die Antenne
mit Klebeband oder Reißnägeln an der Wand, aber achten Sie darauf, die Isolierung nicht zu beschädigen.
Um einen optimalen Empfang zu gewährleisten, sollten Sie eine Außenantenne verwenden (siehe Seite 9).
RS232
ZONE 2 PRE OUT
CD OUT
SERIAL NO.
Audioausgänge
Pre-Out
Diese Anschlüsse übertragen das Ausgangssignal
der Vorverstärkerstufe des Solo. Wenn Sie
eine externe Endstufe mit dem Solo-System
verwenden möchten, verbinden Sie diese
Ausgänge mit den Eingängen der Endstufe.
Weitere Informationen fi nden Sie auf Seite 9.
Zone 2
Diese Anschlüsse übertragen das Ausgangssignal
der Vorverstärkerstufe für Zone 2. Weitere
Informationen zur Verwendung von Zone 2 fi nden
Sie auf Seite 8.
CD Out
Dies ist ein optischer Anschluss, an dem das
digitale Audiosignal einer CD bzw. des DAB-Radios
(falls installiert) anliegt. Er dient zur Aufnahme von
CDs/DAB auf MiniDisc oder ähnlichen Geräten.
Verbinden Sie diesen Ausgang mit dem
optischen Eingang des Aufnahmegeräts. Weitere
Informationen fi nden Sie auf Seite 9.
D4
FM
AM
GND
TAPE OUT TAPE IN GAME TV AV IN
L
R
Audioeingänge
Sie können Solo als hochwertigen Verstärker für
andere Audioquellen einsetzen. Dazu stehen fünf
Audioeingänge zur Verfügung (einer davon befi ndet
sich auf der Gerätevorderseite).
Verbinden Sie die gewünschte Audioquelle über
ein Stereokabel mit einem der Audioeingänge
von Solo. Die Beschriftungen auf der Rückseite
sind nur Vorschläge, da alle Eingänge dieselben
Merkmale (Hochpegel-Eingang) haben und
passende Geräte mit einem beliebigen Anschluss
verbunden werden können. Bedenken Sie jedoch,
dass der Name des Eingangs auf dem Display
an der Gerätevorderseite nicht geändert werden
kann.
Bandschleife
Die Bandschleife dient zum Anschluss eines
externen Kassettendecks am Solo-System.
: Verbinden Sie diese Ausgänge
TAPE OUT
mit den Eingängen des Kassettendecks, die
normalerweise mit beschriftet sind.
RECORD
: Schließen Sie hier die Ausgänge des
TAPE IN
Kassettendecks, die normalerweise mit
beschriftet sind, an.
Beachten Sie, dass der -Ausgang
TAPE OUT
stummgeschaltet ist, wenn als Musikquelle
„Tape" ausgewählt ist.
PLAY
