Sommaire des Matières pour Acer RC241YU

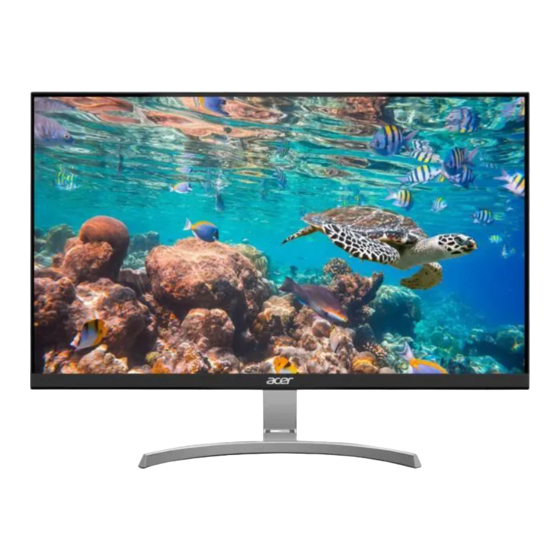

- Page 1 Moniteur LCD Acer Guide de l’utilisateur...
- Page 2 Date d’achat : __________________________________ Lieu d’achat : __________________________________ Acer et le logo Acer sont des marques commerciales déposées par Acer Incorporated. Les noms de produits ou marques commerciales d'autres sociétés sont utilisés ici à des fins d'identification uniquement et sont la propriété de leurs détenteurs respectifs.
-
Page 3: Informations Concernant Votre Sécurité Et Votre Confort
Informations concernant votre sécurité et votre confort Consignes de Sécurité Lisez ces consignes attentivement. Conservez ce document pour des références ultérieures. Respectez tous les avertissements et instructions indiqués sur le produit. Remarques spéciales relatives aux moniteurs Il est normal que les symptômes suivant se produisent en utilisant le moniteur LCD, ils n’indiquent aucun problème. -
Page 4: Accessibilité
Accessibilité Assurez-vous que la prise d’alimentation dans laquelle vous branchez le cordon d’alimentation est facilement accessible et se situe au plus près possible de l’équipement. Si vous devez couper complètement l’alimentation de l’équipement, assurez-vous de débrancher le cordon d’alimentation de la prise murale. Écoute sécurisée Pour protéger votre audition, respectez les consignes ci-dessous. -
Page 5: Utilisation De L'énergie Électrique
Utilisation de l’énergie électrique • Ce produit doit être utilisé avec le type d'alimentation indiqué sur l'étiquette apposée. Si vous n'êtes pas sûr du type d'alimentation disponible, consultez votre revendeur ou votre compagnie d'électricité locale. • Ne laissez rien reposer sur le cordon d'alimentation. Ne pas placer ce produit dans un endroit où... -
Page 6: Environnements Potentiellement Explosifs
équipements usagés, comme l'une des principales priorités de la société, minimisant ainsi les nuisances à l'environnement. Chez Acer, nous nous soucions des effets de notre activité sur l'environnement et cherchons à identifier et à proposer les meilleures procédures de travail pour réduire l'impact environnement de nos produits. -
Page 7: Consignes De Mise Au Rebut
Pour plus d’informations concernant les règlements WEEE (Waste from Electrical and Electronics Equipment), rendez-vous sur le site web à l’adresse http://www.acer-group.com/public/Sustainability/sustainability01.htm Déclaration relatives aux pixels de l'écran LCD L'unité à écran LCD est produite avec des techniques de fabrication de haute précision. -
Page 8: Trouver Votre Zone De Confort
Trouver votre zone de confort Trouvez votre zone de confort en ajustant l'angle de vision du moniteur, à l'aide d'un repose- pied ou en rehaussant votre siège pour un confort maximal. Observez les astuces suivantes : • évitez de rester trop longtemps dans une position fixe •... -
Page 9: Développer De Bonnes Habitudes De Travail
Développer de bonnes habitudes de travail Développez les habitudes de travail suivantes pour utiliser votre ordinateur de façon plus relaxante et productive : • Faites souvent de courtes pauses régulières. • Effectuez des exercices d'étirement. • Respirez de l'air frais aussi souvent que possible. •... -
Page 10: Declaration Of Conformity
(“x” = 0~9, a ~ z, A ~ Z, or blank) We, Acer Incorporated, hereby declare under our sole responsibility that the product described above is in conformity with the relevant Union harmonization legislations as below Directive and following harmonized... -
Page 11: Déclaration De Conformité
(“x” = 0~9, a ~ z, A ~ Z, ou blanc) Nous, Acer Incorporated, déclarons par la présente, sous notre seule responsabilité, que le produit décrit ci- dessus est conforme aux législations d'harmonisation pertinentes de l'Union comme la directive ci-dessous, et que les normes harmonisées suivantes et / ou d'autres normes pertinentes ont été... -
Page 12: Federal Communications Commission Declaration Of Conformity
Acer America Corporation 333 West San Carlos St., San Jose Suite 1500 CA 95110, U. S. A. Tel : 254-298-4000 Fax : 254-298-4147 www.acer.com Federal Communications Commission Declaration of Conformity This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. -
Page 13: Table Des Matières
Câble de signal d’affichage couleur à 20 broches Table standard de répartition des tâches dans le temps Installation Commandes utilisateurs Commandes du panneau Utilisation du menu de raccourci Sélection de la source d’entrée Acer eColor Management Instructions d’utilisation Fonctionnalités et avantages... - Page 14 Utilisation des menus OSD Menu Image Menu OSD Menu réglage Menu Information Guide de dépannage Mode DVI/HDMI/DP (en option)
-
Page 15: Déballage
Lors du déballage, vérifiez la présence des éléments suivants et conservez les emballages d’origine pour le cas où vous devriez renvoyer ou transporter ultérieurement le moniteur. Câble audio Moniteur LCD Guide de démarrage rapide (Optionnel) RC241YU RC1 Series USER GUIDE Câble DP Câble HDMI Cordon d'alimentation CA... -
Page 16: Fixer Le Moniteur À La Base
Fixer le moniteur à la base Remarque : Retirez le moniteur et sa base de l’emballage. Retournez le moniteur avec précaution sur une surface stable – utilisez du tissus pour éviter que l’écran soit rayé. 1 Retirez le moniteur de son emballage avec soin. 2 Retirez seulement l’écran de l’emballage et placez-le sur une surface propre et stable avec l’écran face vers le bas. -
Page 17: Réglage De La Position De L'écran
Réglage de la position de l’écran Pour obtenir la meilleure position de visualisation, vous pouvez ajuster l’inclinaison du moniteur en saisissant ses bords à deux mains, comme indiqué dans l’illustration ci-dessous. L’inclinaison peut être ajustée de 15 degrés vers le haut ou de 5 degrés vers le bas, comme l’indique la flèche. -
Page 18: Display Data Channel (Ddc)
Display Data Channel (DDC) Pour faciliter l’installation, le moniteur peut utiliser la fonction « Plug and Play » si votre système prend également en charge le protocole DDC. DDC (Display Data Channel) est un protocole de communication dans lequel le moniteur informe automatiquement le système hôte de ses capacités, par exemple des résolutions prises en charge et de la synchronisation correspondante. -
Page 19: Câble De Signal D'affichage Couleur À 20 Broches
Câble de signal d’affichage couleur à 20 broches N° de N° de Description Description broche broche ML_Lane 0+ ML_Lane 0- ML_Lane 1+ ML_Lane 1- ML_Lane 2+ ML_Lane 2- ML_Lane 3+ ML_Lane 3- CONFIG1 CONFIG2 AUX CH+ AUX CH- Connexion à chaud Retour DP_PWR... -
Page 20: Table Standard De Répartition Des Tâches Dans Le Temps
Table standard de répartition des tâches dans le temps Taux de Mode Résolution rafraîchissement de la résolution 640x480 60Hz 640x480 72Hz 640x480 75Hz 640x480 66,66Hz VESA 720x400 70Hz 800x600 56Hz 800x600 60Hz SVGA 800x600 72 Hz 800x600 75 Hz 832x624 74,55 Hz 1024x768 60 Hz... -
Page 21: Installation
Installation Pour installer le moniteur sur votre système hôte, suivez la procédure ci-dessous : Procédure 1 Connectez le Câble numérique a Câble DVI (en option, modèle à double entrée seulement) (1) Assurez-vous que le moniteur et l’ordinateur soient bien éteints. (2) Connectez le câble DVI (liaison double) à... -
Page 22: Commandes Utilisateurs
Le moniteur va automatiquement optimiser la position d’affichage, la mise au point et l’horloge de votre écran. (Pour mode VGA seulement) Touche Appuyez sur le bouton de fonction pour ouvrir le menu OSD Empowering Acer eColor Management et accéder aux modes scénario. -
Page 23: Utilisation Du Menu De Raccourci
Icône Élément Description Empowering Appuyez sur la touche Empowering pour ouvrir Acer eColor Management et accéder aux modes scénario. Auto Appuyez sur le bouton Auto pour activer la fonction de réglage AUTO auto. L'écran va automatiquement optimiser la position de l'affichage, la mise au point et l'horloge de votre écran. -
Page 24: Sélection De La Source D'entrée
Sélection de la source d’entrée Input Setting Auto Source On Auto Source Quick Start mode HDMI Rest 1. Source auto Marche, MNT Marche : (1) Lorsque le signal est perdu ou le câble déconnecté, commute automatiquement à un autre port, même comportement que « commutation entrée ». (2) Appuyez la touche spéciale d’entrée affichera l’OSD de l’entrée, mettant en surbrillance l’élément de source d’entrée actuelle, appuyez la touche haut/bas pour une autre source (DP/HDMI/DVI), appuyez la touche Quitter pour changer à... -
Page 25: Acer Ecolor Management
(3) Quand « Câble non connecté » s’affiche, appuyer la touche spéciale d’entrée peut afficher l’OSD de l’entrée. Acer eColor Management Instructions d’utilisation 1 Appuyez sur le bouton Empowering pour ouvrir le menu de raccourci OSD Acer eColor Management et accéder aux modes scénario. mpowering Technology User... -
Page 26: Utilisation Des Menus Osd
Image puis sur le bouton Menu pour accéder au menu Image. Les options suivantes sont disponibles dans le menu Image : Acer ecolor Management, Lumière bleue, Luminosité, Contraste, Saturation à 6 axes, Teinte à 6 axes, mode sRVB, Super netteté et Temp couleur. - Page 27 5 Lumière bleue : par défaut à mode faible lumière bleue vérifiée ; filtre la lumière bleue en réglant différents taux d’affichage de Lumière bleue - 80%, 70%, 60%, 50%. Remarque : Les valeurs plus élevées permettent le passage de plus de lumière bleue.
-
Page 28: Menu Osd
Menu OSD Le menu OSD est utilisé pour ajuster le positionnement du menu OSD et sa durée d’affichage. OSD Timeout 1 Appuyez sur le bouton Menu pour afficher le menu OSD. < > 2 Appuyez sur le bouton pour sélectionner OSD puis sur le bouton Menu pour accéder au menu OSD. - Page 29 < > 2 Appuyez sur le bouton pour sélectionner Réglages puis sur le bouton Menu pour accéder au menu Réglages. Les options suivantes sont disponibles dans le menu Réglage : Mode Large, DDC/CI, OD, ACM, Entrée, Format DP, Langue, Source auto, Mode démarrage rapide et Réinitialiser. <...
-
Page 30: Menu Information
Menu Information Le menu Information affiche les informations de base relatives au moniteur LCD. Information 2560 X 1440 H:89KHz V:60Hz HDMI S/N:ETRLA00803104000502400 1 Appuyez sur le bouton Menu pour afficher le menu OSD. 2 Pour afficher les informations de base relatives au moniteur LCD, appuyez sur le bouton <... -
Page 31: Guide De Dépannage
Guide de dépannage Avant d’envoyer votre moniteur à cristaux liquides en réparation, vérifiez la liste de dépannage ci-dessous afin de tenter de diagnostiquer le problème rencontré. Mode DVI/HDMI/DP (en option) Problème Statut DEL Solution Pas d’image visible Bleu À l'aide de l'affichage à l'écran, réglez la luminosité...
