Disimballare/imballare il marcatore

ATTENZIONE!
Pericolo di lesioni dovuto a una manipolazione incauta durante il sollevamento o la deposizione
dell'apparecchio. Pericolo di schiacciamento a causa di un movimento lineare imprevisto della slitta di
stampa.
Non sottovalutare il peso del modulo per la stampa diretta (9 ... 16 kg).
Non sollevare il modulo per la stampa diretta dal coperchio.
Durante il trasporto, proteggere il modulo per la stampa diretta da movimenti incontrollati.
Verificare che il modulo per la stampa diretta non si sia danneggiato durante il trasporto.
Rimuovere il materiale espanso utilizzato come protezione per il trasporto dall'area della testina di stampa.
Verificare la presenza di tutte le parti (cfr. manuale d'uso).
AVVISO!
Conservare l'imballo originale, per poterlo riutilizzare in seguito qualora si renda necessario trasportare l'apparecchio.

Installazione e messa in funzione

AVVISO!
Ulteriori istruzioni per l'installazione sono disponibile nel manuale d'uso (tutta la documentazione è inclusa nel CD-
ROM ed è attualmente disponibile anche su internet).
AVVISO!
In caso di posizione di montaggio > 30°, il freno disponibile opzionalmente è obbligatorio!
Integrazione della meccanica di stampa nelle macchine
AVVISO!
Il montaggio deve essere effettuato solo da personale specializzato addestrato e qualificato.
D
D
D
D
C
AVVISO!
In caso di utilizzo di una piastra di contropressione che non proviene dal produttore, devono essere osservate le
prescrizioni del manuale d'uso.
A
B
Italiano

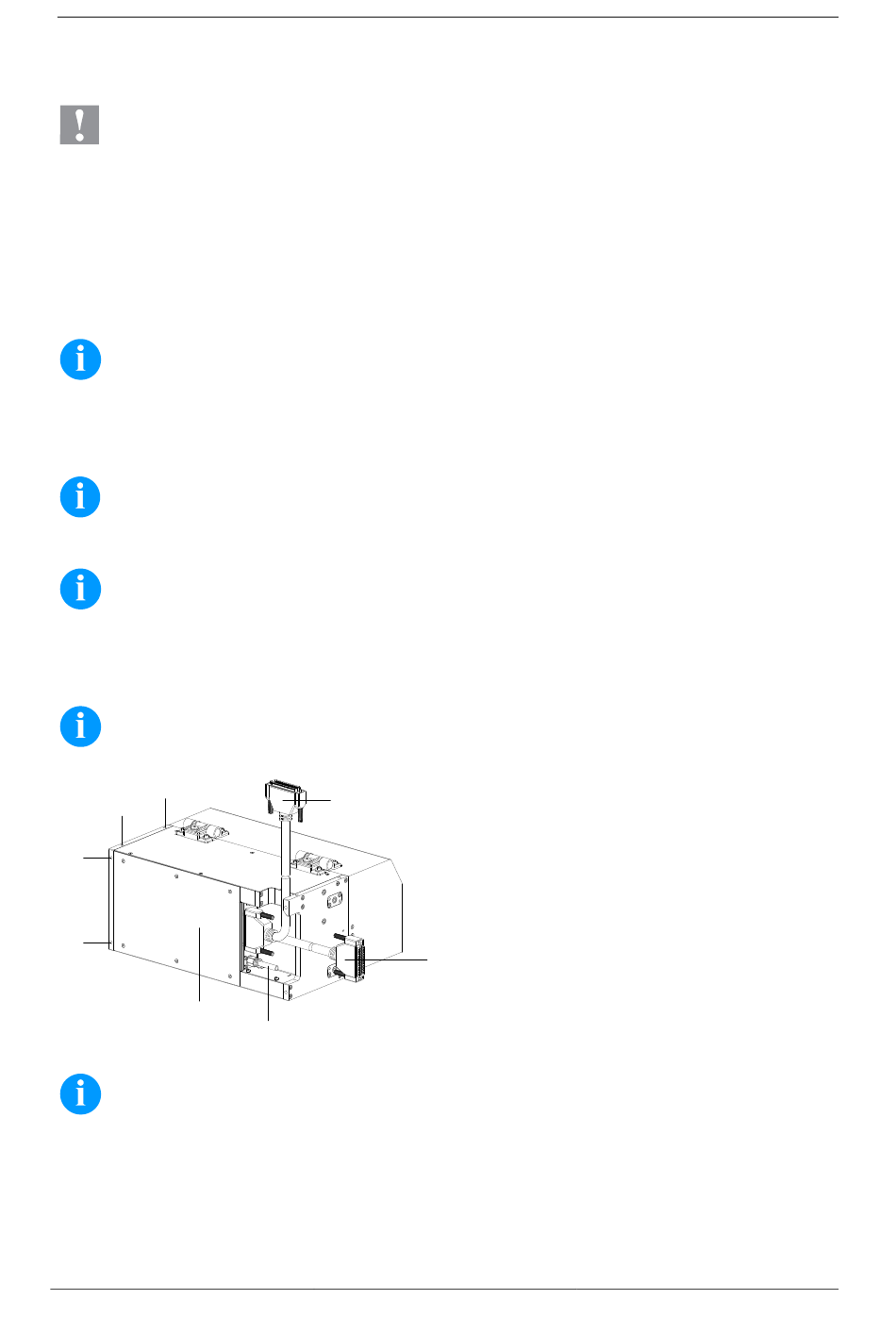

Sulle parti laterali della meccanica di stampa (C) sono
ogni volta presenti due filetti M6 (D) sul lato superiore e
inferiore, che possono essere utilizzati per il fissaggio
della meccanica di stampa a una macchina. La
massima profondità del filetto è di 12 mm.
Il cavo di collegamento (A) all'elettronica di comando
può essere a scelta fatto uscire dall'apparecchio verso
l'alto (c.d. uscita cavo in alto) o lateralmente (c.d. uscita
cavo laterale).
Anche il tubo pneumatico Ø 8 mm (B) può essere a
scelta fatto uscire dall'apparecchio verso l'alto o
A
lateralmente.
DPM IV
77
