Options d'explication de sécurité intrinsèque :

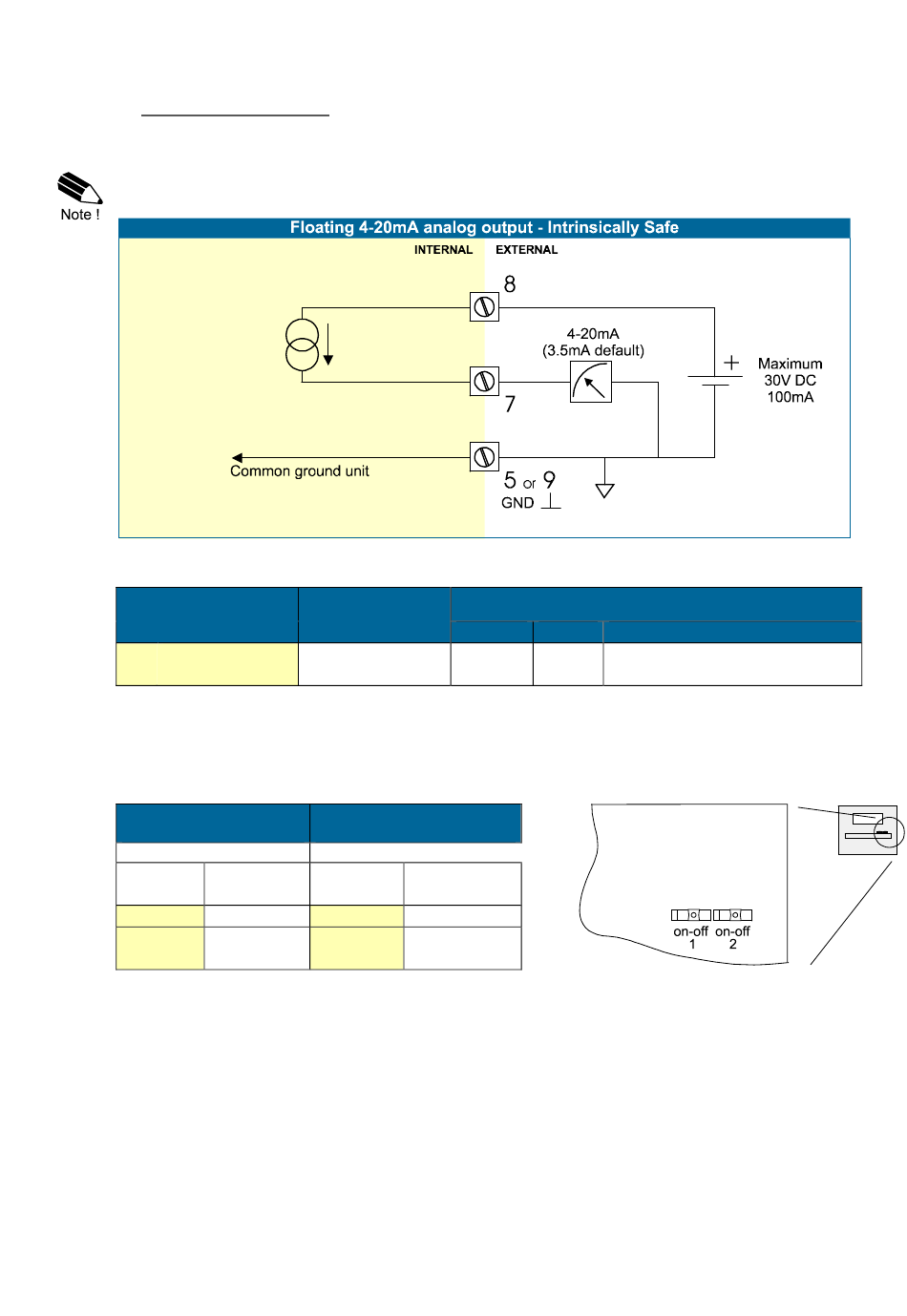

Type AF - sortie analogique flottante de sécurité intrinsèque 4-20 mA - Bornes 7-8 :
Un signal flottant de 4-20 mA proportionnel au débit calculé (différentiel / somme) est disponible
avec cette option. Lorsque la sortie est désactivée, un signal de 3,5 mA est généré.
Puissance de commutation maxi. : 1 000 Ohm à 30V c.c.
Remarque ! Il est nécessaire de relier le moins de la sortie analogique - borne 7 - à une borne de
masse de l'instrument ; borne : GND, 3, 5, 9, 12 ou 15.
Type PD - Bloc d'alimentation et alimentation de borne à sécurité intrinsèque - Borne GND 01 et 11 + 14.
T
YPE
Tension d'entrée :
PD
8-30 V c.c.
Borne 02 : cette borne offre la même tension que celle reliée à la borne 01.
Bornes 11+14 : ces bornes offrent de 3 à 8,1 V pour alimenter le capteur.
Cette tension est choisie à l'aide des interrupteurs à l'intérieur du boîtier. Retirez d'abord la/les
barrette(s) de bornes avant de retirer le capot interne en plastique.
Position des
interrupteurs
Borne 11
INTERRUPT
TENSION
1
EUR
on
8,1 V c.c.
off
3V c.c.
(désactivé)
Fig. 13 : position des interrupteurs pour sélection de la tension (type PD-XI).
ALIMENTATION DU
CAPTEUR
GND
3- 8,1 V
L-
Position des
interrupteurs
Borne 14
INTERRUPTE
TENSION
1
UR
on
8,1 V c.c.
off
3V c.c.
(désactivé)
FW_F116-P_M_v0601_03_FR
orne
B
01
02
L+
Lié en interne à la borne 01.
