Page 22
4.4.
INSTALLATION DU MATÉRIEL
4.4.1.
INTRODUCTION
 Les décharges électrostatiques peuvent endommager irrémédiablement les circuits
électroniques. Avant d'installer ou d'ouvrir l'unité, l'installateur doit se décharger de l'électricité
statique en touchant un objet relié correctement à la terre.
 Cette unité doit être installée conformément aux directives sur la compatibilité
électromagnétique (CEM).
Boîtiers en aluminium
 En cas d'installation d'un boîtier en aluminium en atmosphère potentiellement explosive
exigeant un niveau de protection de l'appareil ou de l'équipement Ga et Da, l'instrument doit
être installé de sorte à exclure, même en cas d'incidents rares, toute source d'inflammation
due à des étincelles causées par un choc ou un frottement entre le boîtier et du fer/de l'acier.
 Si un PM avec alimentation en courant alternatif 115-230 V est fourni avec le F116-P, le boîtier
en aluminium doit être correctement relié à la terre, comme indiqué. Le fil vert et jaune entre
le boîtier arrière et le bloc terminal amovible ne doit jamais être retiré.

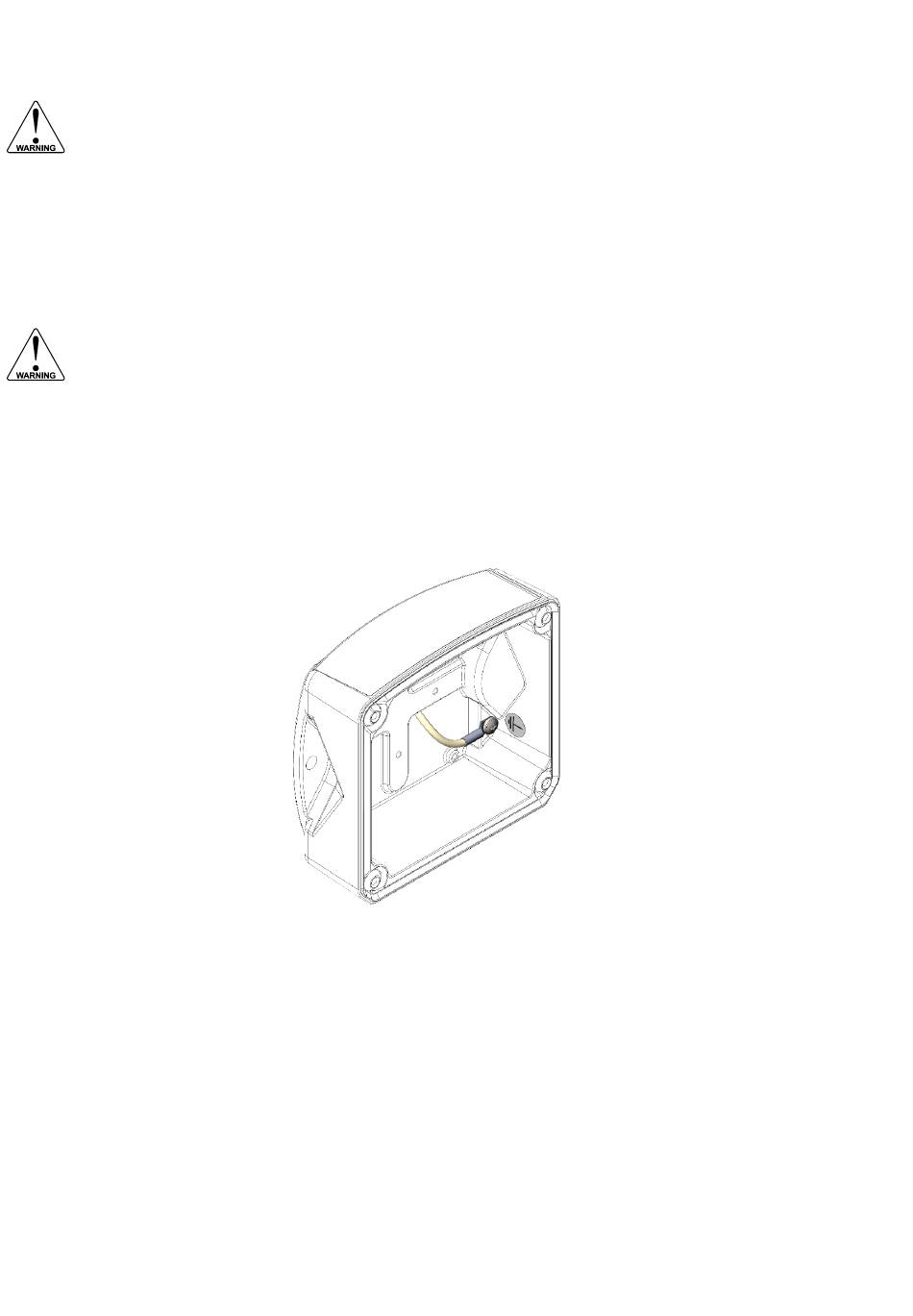

Fig. 7 : mise à la terre du boîtier en aluminium avec PM 115-230 V c.a.
LORS DE L'INSTALLATION, SOYEZ TRÈS ATTENTIF AUX POINTS SUIVANTS :
Séparez les presse-étoupe avec des joints IP67 / Type 4(X) efficaces pour tous les câbles.
Entrées de câbles non utilisées : assurez-vous d'installer des bouchons IP67 / Type 4(X) pour
maintenir la classification.
Connexion à la terre fiable pour le capteur, et le cas échéant, pour le boîtier en métal.
Un câble blindé efficace pour le signal d'entrée, et la mise à la terre du blindage à la borne 9
(GND) ou au capteur lui-même, selon ce qui est le plus adéquat à l'application.
FW_F116-P_M_v0601_03_FR
