Bornes 26-31 : type CB / CH / CI / CT - communication RS232 / RS485 / TTL (option)
Une communication série complète et un contrôle informatique conformes RS232 (longueur de
câble max. 15 mètres) ou RS485 (longueur de câble max. 1 200 mètres) sont possibles.
Consultez le protocole de communication Modbus en annexe C.
RS485 - 2-wire
26
27
28
+
A

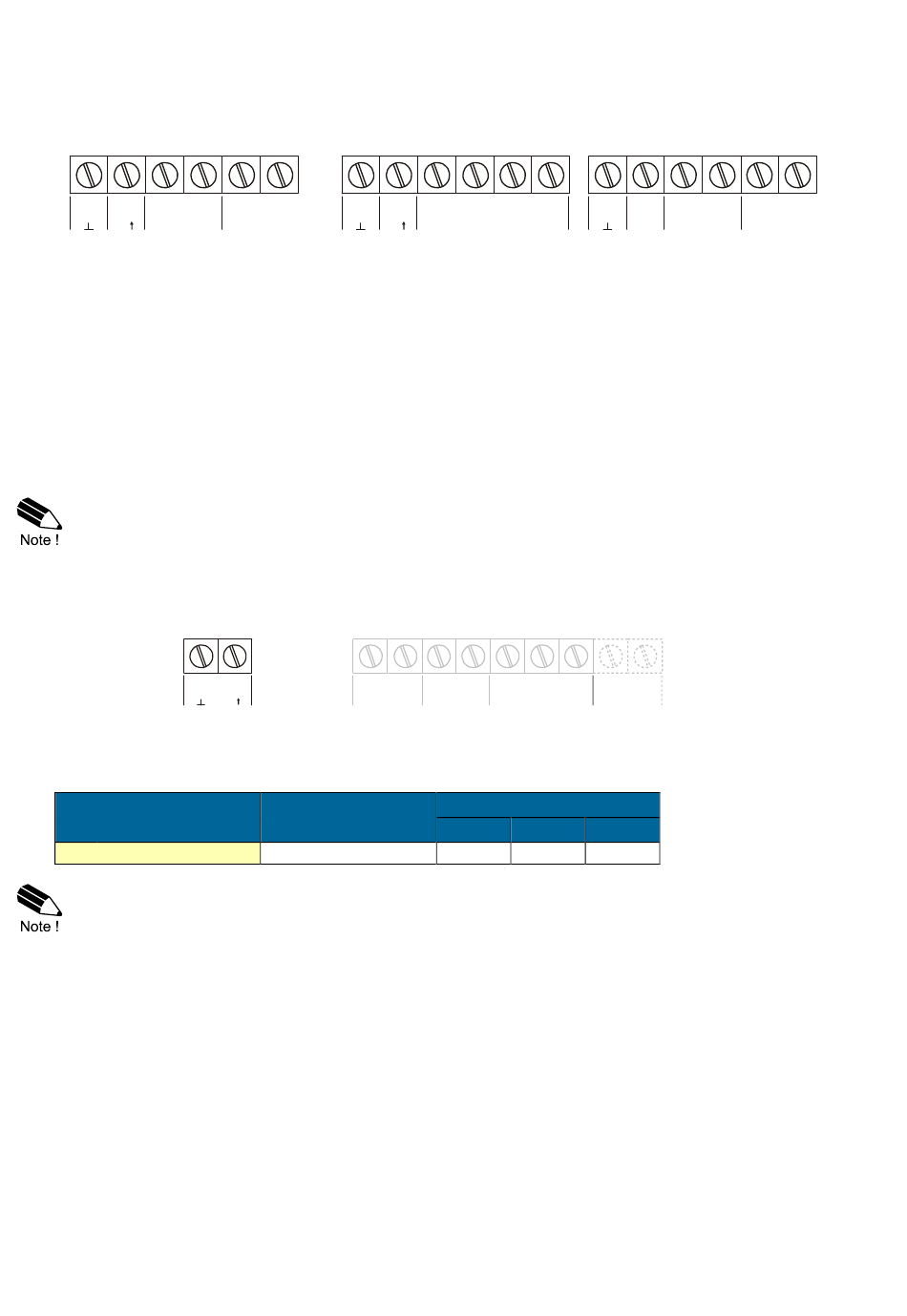

Fig. 10 : aperçu de l'option de communication des connecteurs de borne
Lorsque vous utilisez l'option de communication RS232, la borne 27 est utilisée pour fournir
l'interface. Veuillez connecter le signal DTR (ou RFR) de l'interface à cette borne et activez-le
(+12 V). Si aucun signal actif n'est disponible, il est possible de connecter une alimentation distincte
entre les bornes 26
et 27 avec une tension comprise entre 8 et 24 V.
Borne GND (terre) - 01 : rétroéclairage type ZB (option) :
Si l'instrument est alimenté par un type PD, PF ou PM, l'alimentation du rétro-
éclairage est intégrée, de sorte que le texte qui suit n'est pas applicable.
Pour alimenter le rétroéclairage du F116-P ( >24 V c.c.), utilisez les connecteurs de borne ci-
dessous :
Fig. 11 : aperçu de l'option de rétroéclairage - connecteurs de borne
Option
PX
8-30 V c.c.
Option PX :
PX est utilisé pour fournir l'alimentation du rétroéclairage du F116-P.
Avec l'option PX il n'est pas possible d'utiliser une sortie d'alimentation du capteur (=
option PD).
29
30
31
26
B
BACKLIGHT
TYPE PX
GND
1
+
Alimentation du
rétroéclairage/système
FW_F116-P_M_v0601_03_FR
RS485 - 4-wire
27
28
29
30
+
A
B
Y
5
6
7
8
9
10
B
ORNE
GND
01
0 V
+24 V
RS232
31
26
27
28
29
DTR
Z
RXD
TXD
+12V
11
12
13
30
31
