Fluidwell F116-P Mode D'emploi page 27

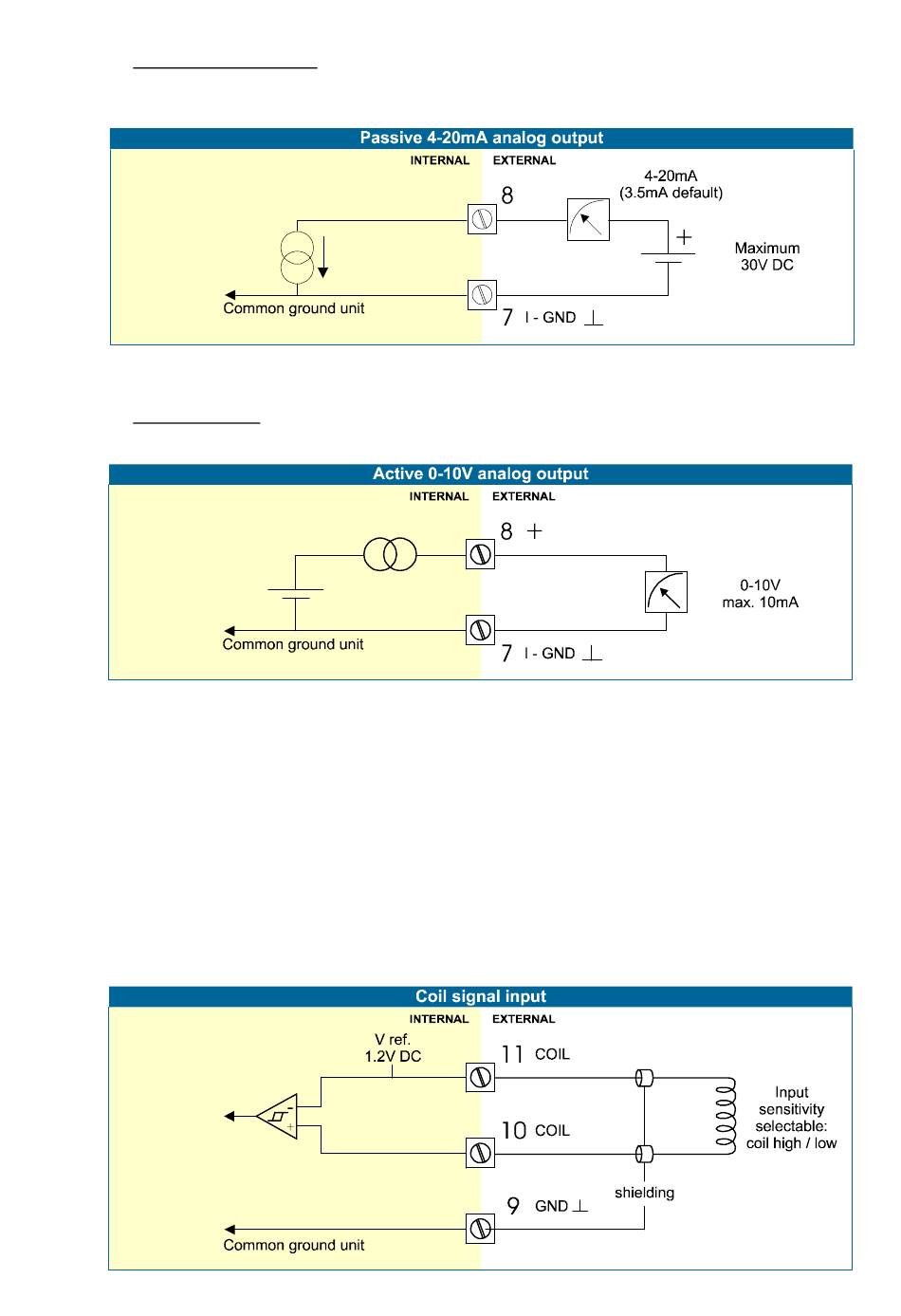

Type AP :
Un signal passif de 4-20 mA proportionnel au débit calculé (différentiel / somme) est disponible avec
cette option. Si une source d'alimentation est connectée, mais que la sortie est désactivée, un signal
de 3,5 mA est émis. Puissance maximale de 1 000 Ohm. Cette sortie assure également
l'alimentation en boucle de l'instrument (type PX).
Type AU :
Un signal 0-10 V CC proportionnel au débit calculé (différentiel / somme) est disponible avec cette
option. Charge maximum de 10 mA à 10 V c.c. (Nécessite une alimentation de type PD / PF / PM).
Bornes 09-11 ; entrée du débitmètre :
Trois types de signaux de débitmètres de base peuvent être mesurés par l'unité : impulsion,
impulsion active ou onde sinusoïdale (bobine). Le blindage du fil du signal doit être branché sur la
borne de masse commune 09 (à moins qu'il ne soit mis à la terre sur le capteur lui-même).
La fréquence d'entrée maximale est d'environ 10 kHz (selon le type de signal). Le type du signal
d'entrée doit être sélectionné avec la fonction SETUP correcte (voir par. 3.2.3.)
Signal sinusoïdal (bobine) :
Le F116-P peut être utilisé avec des débitmètres dotés d'un signal de sortie par induction (de
bobine). Deux niveaux de sensibilité peuvent être sélectionnés avec la fonction SETUP :
COIL LO : sensibilité à partir d'environ 120 mV c. à c.
COIL HI : sensibilité à partir d'environ 20 mVc. à c.
Réglage COIL HI pour le type ZF : sensibilité à partir d'environ 10 mV c. à c.
Réglage COIL HI pour le type ZG : sensibilité à partir d'environ 5 mV c. à c.
