OWNER'S MANUAL
CONTENTS:
Page
1
Specifications
2
Warning Information
3
Setup Instructions and Operating Instructions
4
Preventative Maintenance, Inspection,
Proper Storage and Troubleshooting
5
Owner/User Responsibility and
Warranty Information
6
Exploded View Drawing
7-8
Replacement Parts
Capacity ................................................................. 22 Ton
Minimum Height .......................................................8.75"
Maximum Height ......................................................22.2"
Ram Travel ................................................................5.75"
Extension Screw Adjustment ...................................3.75"
Adapters ....................................... 3.93", 1.96" and 0.78"
Complies with ASME PASE-2014 Safety Standard
6822
SPECIFICATIONS
Overall Width at Rear Wheels ................................10.25"
Overall Width at Front Chassis ................................6.38"
Chassis Length .........................................................20.5"
Handle Length ........................................................48.25"
Wheel Size ................................................... 6.25" x 1.75"
Product Weight ................................................... 88.4 lbs.
Shipping Weight ................................................. 93.9 lbs.
6822
CAPACITY: 22 TON

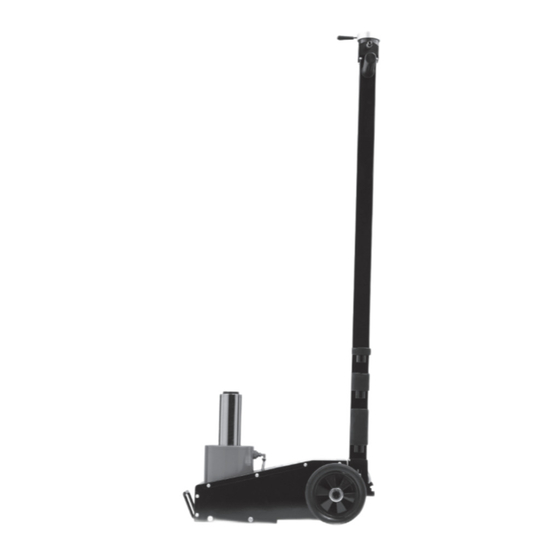

Air/Hydraulic Truck Jack
© Copyright 2019, Sunex Tools ®
Rev. 12/2/19

Publicité

Table des Matières
loading

Manuels Connexes pour Sunex Tools 6822

Sommaire des Matières pour Sunex Tools 6822

  • Page 1 Extension Screw Adjustment ........3.75" Wheel Size ........... 6.25" x 1.75" Adapters ........3.93", 1.96" and 0.78" Product Weight ........... 88.4 lbs. Shipping Weight ..........93.9 lbs. © Copyright 2019, Sunex Tools ® Complies with ASME PASE-2014 Safety Standard 6822 Rev. 12/2/19...

  • Page 2: Warning Information

    Failure to read this manual completely and thoroughly, failure to understand its OPERATING INSTRUCTIONS, SAFETY WARNINGS, MAINTENANCE INSTRUCTIONS and comply with them, and failure to comply with the METHODS TO AVOID HAZARDOUS SITUATIONS could cause accidents resulting in serious or fatal personal injury and/or property damage. 6822 Rev. 12/2/19...

  • Page 3: Setup Instructions

    6822 CAPACITY: 22 TON Air/Hydraulic Truck Jack OWNER'S MANUAL SETUP INSTRUCTIONS PLEASE REFER TO THE EXPLODED VIEW DRAWING IN THIS MANUAL IN ORDER TO IDENTIFY PARTS. Install the handle assembly (#S009) in the chassis so the holes in the lower portion of the handle line up with the holes in the chassis.
  • Page 4 6822 CAPACITY: 22 TON Air/Hydraulic Truck Jack OWNER'S MANUAL PREVENTATIVE MAINTENANCE This is the safety alert symbol used for the PREVENTATIVE MAINTENANCE section of this manual to alert you to potential personal injury hazards. Obey all instructions to avoid possible injury or death.
  • Page 5 . This warranty gives you specific legal rights and you may also have other rights which vary from state to state. Repair kits and replacement parts are available for many of Sunex Tools products regardless of whether or not the product is still covered by a warranty plan.

  • Page 6: Parts Drawing

    6822 CAPACITY: 22 TON Air/Hydraulic Truck Jack PARTS DRAWING Pump Assembly #S003 Handle Assembly Cylinder Assembly #S001 6822 Rev. 12/2/19...

  • Page 7: Parts List

    6822 CAPACITY: 22 TON Air/Hydraulic Truck Jack PARTS LIST REF # PART# DESCRIPTION REF # PART# DESCRIPTION Screws ME36 Plunger Bushing Gasket Sets ME37 Air Cylinder Oil Tank Cover ME38 Spring Screw Nut ME39 Plunger Rod O Ring ME41 O Ring...
  • Page 8 Tamaño de la rueda ........6.25" x 1.75" Adaptadores ......... 3.93", 1.96" and 0.78" Peso de Producto ........... 88.4 libras Peso de embarque .......... 93.9 libras © Copyright 2019, Sunex Tools ® Cumple con las Normas de Seguridad/ASME PASE-2014 6822 Rev. 12/2/19...
  • Page 9 No leer, comprender u observar todo el contenido de este manual en relación con sus INSTRUCCIONES DE USO, ADVERTENCIAS DE SEGURIDAD y FORMA DE MANTENIMIENTO, así como desatender las FORMAS DE EVITAR LAS SITUACIONES DE RIESGO, puede provocar accidentes que tengan como consecuencia lesiones graves, peligro de muerte o daños materiales. 6822 Rev. 12/2/19...

  • Page 10: Instrucciones De Ensamble

    6822 CAPACIDAD: 22 TONELADA Gato Neumático/Hidráulico para Camión MANUAL DEL PROPIETARIO INSTRUCCIONES DE ENSAMBLE CONSULTE POR FAVOR EL DIBUJO DE VISTA EN DETALLE EN ESTE MANUAL PARA IDENTIFICAR LAS PARTES. Instale el ensamble de mango (#S009) en el chasis con el fin de que los agujeros en la parte inferior del mango se alineen con los agujeros en el chasis.

  • Page 11: Mantenimiento Preventivo

    6822 CAPACIDAD: 22 TONELADA Gato Neumático/Hidráulico para Camión MANUAL DEL PROPIETARIO MANTENIMIENTO PREVENTIVO Este es el símbolo de alerta de seguridad usado para la sección de MANTENIMIENTO PREVENTIVO de este manual para alertarle a usted de los peligros de lesión personal potenciales. Obedezca todas las instrucciones con el fin de evitar lesiones potenciales o aún la muerte.

  • Page 12: Garantía Limitada

    Esteproducto tiene una garantía de UN AÑO. Durante este periodo de garantía, Sunex Tools reparará o repondrá, a nuestra opción, cualquier parte o unidad la cual demuestra ser defectuosa en cuanto a material o mano de obra.

  • Page 13: Cric Hydraulique/Pneumatique Pour Camion

    Tailles des roues ........6,25 po x 1,75 po Adaptateurs ......3,93 po 1,96 po et 0,78 po Poids du produit ..........88,4 livres Poids ............... 93,9 livres © Copyright 2019, Sunex Tools ® Conforme à la Norme de Sécurité/ASME PASE-2014 6822 Rev. 12/2/19...

  • Page 14: Information D'avertissement

    L'inobservance des CONSIGNES D'UTILISATION, des MISES EN GARDE, des CONSIGNES D'ENTRETIEN ainsi que des MÉTHODES POUR ÉVITER LES SITUATIONS DANGEREUSES peut causer des accidents ayant pour conséquences des dommages matériels ou des blessures corporelles graves ou mortelles. 6822 Rev. 12/2/19...
  • Page 15 6822 CAPACITÉ: 22 TONNE Cric Hydraulique/Pneumatique pour Camion MANUEL DU PROPRIÉTAIRE INSTRUCTIONS D'INSTALLATION VEUILLEZ CONSULTER LA VUE ÉCLATÉE POUR IDENTIFIER LES PIÈCES. Installez l'assemblage poignée (#S009) dans le châssis de façon à ce que les trous de la partie inférieure de la poignée soient alignés avec les trous du châssis.

  • Page 16: Entretien Préventif

    6822 CAPACITÉ: 22 TONNE Cric Hydraulique/Pneumatique pour Camion MANUEL DU PROPRIÉTAIRE ENTRETIEN PRÉVENTIF Ce symbole sert à identifier les risques de blessures dans la rubrique ENTRETIEN PRÉVENTIF. Suivre les consignes afin d'éviter les risques de blessure ou de mort. IMPORTANTE: La causa número uno por las fallas en los gatos de aire/hidráulicos es la tierra y humedad en el motor de aire y/o sistemahidráulico.

  • Page 17: Dépannage

    à ce produit spécifique. Ce produit a une garantie de UN AN. Pendant la période de garantie, Sunex Tools ® réparera ou remplacera, à sa seule discrétion, toute pièce ou tout appareil dont il a été...
