Read Before Using Lire avant usage Leer antes de usar Operating/Safety Instructions Consignes de fonctionnement/sécurité Instrucciones de funcionamiento y seguridad TS2000 TS3000 Call Toll Free for Pour obtenir des informations Llame gratis para Consumer Information et les adresses de nos centres obtener información...

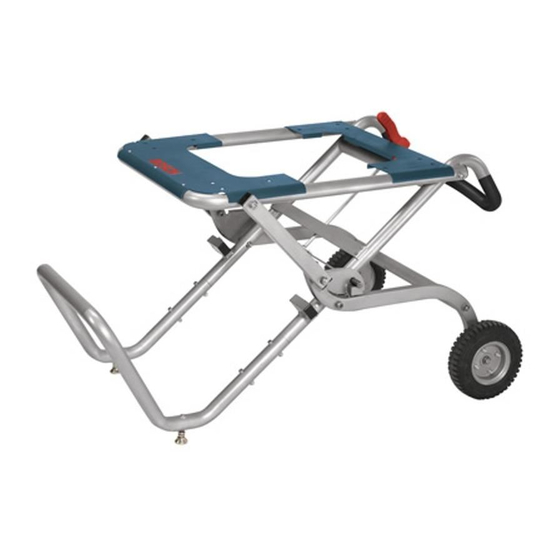

Pre-Assembly You have purchased a Bosch Table Saw TOOLS REQUIRED: Stand TS2000 or TS3000. Designed for job Phillips screwdriver, 10 MM open end wrench, site use. This unit sets up and folds quickly, 16 MM open end wrench, or adjustable and is easily loaded or unloaded by one wrench.
Page 3
BM 2610013454 06-10.qxp:BM 2610013454 06-10.qxp 6/1/10 10:36 AM Page 3 TS3000 STAND ASSEMBLY HARDwARE (packaged in one bag) Item Qty. Part Description 10mm x 100mm Hex Head Bolts 10mm x 50 mm Hex Head Bolts 8mm x 50 mm Phillips Head Screws 10mm Flat Washers 10mm Star Washers 10mm Lock Nuts...
Page 4
BM 2610013454 06-10.qxp:BM 2610013454 06-10.qxp 6/1/10 10:36 AM Page 4 TS2000 TABLE SAw STAND PACkAgE CONTENTS: Item Qty. Part Description Upper Cross Bar Lower Cross Bar Kickback Bar Right Leg/Wheel Assembly Left Leg/Wheel Assembly Table Top...
6mm Lock Nuts *Note: There are two (2) 8mm x 50mm Phillips head screws and two (2) 8mm lock nuts to be used only when attaching other branded table saws to the Bosch TS2000 stand. See page 9 for instructions.
Page 6
BM 2610013454 06-10.qxp:BM 2610013454 06-10.qxp 6/1/10 10:36 AM Page 6 Assembly Step 1 FIG. Attach Upper and Lower Cross Bars 1. Position lower cross bar on a flat surface as shown in figure A. 2. Insert ends of upper cross bar into the lower cross bar and push downward as far as it will go.
Page 7
Attach Top Tube Bar (Model TS3000 only) Washer Washer Washer (Model TS2000) Attach Table Top 1. Locate the top tube bar or table top. Position holes in end of top tube bar or table top with holes in upper cross bar as FIG.
Page 8
For Mounting Bosch 4100/4000 FIG. Table Saw to Stand 1. Using the diagram on page 9 (figure C), locate the Bosch 4100/4000 mounting holes and position saw on stand as shown in figure B. 2. To mount the 4100 Table Saw: Align the saw as shown in figure A.
Page 9
For use with Hitachi Table Saw: If your TS2000 stand does not have "H" holes, you will need to drill holes. Place the saw over the center of the opening and make pencil marks (through the L-shaped...
Page 10
BM 2610013454 06-10.qxp:BM 2610013454 06-10.qxp 6/1/10 10:36 AM Page 10 Operating Instructions Fold Stand Upright FIG. keep fingers clear of W RNING hinge points when folding or unfolding the stand. 1. Slightly lift stand by the black handle. 2. Rotate release lever down to clear locking pins. 3.
Page 11
BM 2610013454 06-10.qxp:BM 2610013454 06-10.qxp 6/1/10 10:36 AM Page 11 Operating Instructions To Level Stand The stand is equipped with two adjustable feet for leveling the stand. To adjust: loosen wing nut and adjust the height of the foot by screwing the threaded shaft clockwise to raise foot or counter- clockwise to lower foot.
Pré-assemblage Vous êtes maintenant en possession d’une plateforme OUTILS NÉCESS IRES de support pour scie à table Bosch TS2000 ou Un tournevis cruciforme Phillips, une clé à fourche de TS3000. Conçu pour utilisation sur les chantiers, cet 10 mm, une clé à fourche de 16 mm ou une clé à...
Page 13
BM 2610013454 06-10.qxp:BM 2610013454 06-10.qxp 6/1/10 10:36 AM Page 13 ÉLÉMENTS DE QUINC ILLERIE POUR L’ SSEMBL GE DE L PL TEFORME DE SUPPORT TS3000 (contenus dans un seul sac) rticle Qté. Description de la pièce Boulons à tête hexagonale (10 mm x 100 mm) Boulons à...
Page 14
BM 2610013454 06-10.qxp:BM 2610013454 06-10.qxp 6/1/10 10:36 AM Page 14 PL TEFORME DE SUPPORT POUR SCIE À T BLE TS2000 CONTENU DU P QUET : rticle Qté. Description de la pièce Barre transversale supérieure Barre transversale inférieure Barre anti-recul Pied droit / ensemble de roue...
Page 15
*Remarque : deux (2) vis à tête cruciforme de 8 mm x 50 mm et deux (2) contre-écrous de 8 mm sont fournis mais ne doivent être utilisés que pour monter des scies à table d'autres marques sur la plate- forme Bosch TS2000. Cf. instructions à la page 19. -15-...
Page 16
BM 2610013454 06-10.qxp:BM 2610013454 06-10.qxp 6/1/10 10:36 AM Page 16 ssemblage Étape 1 FIG. Fixation de la barre transversale supérieure et de la barre transversale inférieure 1. Positionnez la barre transversale inférieure sur une surface plate tel que cela est illustré à la figure . 2.
Page 17
Fixation de la barre tubulaire du haut (modèle TS3000 seulement) Répétez la même procédure de l’autre côté. Fixation de la plateau de table (modèle TS2000 ) 1. Localisez la barre tubulaire du haut ou la plateau de FIG. F table.
Répétez la même procédure de l’autre côté. Pour le montage de la scie à table sur la plateforme de support Pour le montage de la scie à table Bosch 4100 sur la plateforme de support FIG. 1. En utilisant le schéma de la page 19 (Figure C), localisez les trous de montage Bosch 4100/4000 et positionnez la scie sur le support comme illustré...
Page 19
Pour emploi avec une scie à table Hitachi : Si votre plate-forme TS2000 n'a pas de trous « H », vous devrez percer des trous. Placez la scie au- dessus du centre de l'ouverture et dessinez des repères au crayon (à...
Page 20
BM 2610013454 06-10.qxp:BM 2610013454 06-10.qxp 6/1/10 10:36 AM Page 20 Notice technique d’utilisation Pliage de la plateforme de support dans la position verticale FIG. Gardez vos doigts à distance VERTISSEMENT des points d’articulation quand vous pliez ou dépliez la plateforme de support.
BM 2610013454 06-10.qxp:BM 2610013454 06-10.qxp 6/1/10 10:36 AM Page 21 Mise de niveau de la plateforme de support La plateforme de support est munie de deux pieds de nivellement réglables. Réglage : desserrez l'écrou à oreilles et ajustez la hauteur du pied en vissant la tige filetée dans le sens des aiguilles d'une montre pour relever le pied ou dans le sens inverse des aiguilles d'une montre pour l'abaisser.
HERR MIENT S NECES RI S: Destornillador Phillips, llave de tuerca de boca de 10 de mesa Bosch TS2000 o TS3000. Esta base de soporte está diseñada para utilizarse en el lugar de la mm, llave de tuerca de boca de 16 mm o llave de obra.
Page 23
BM 2610013454 06-10.qxp:BM 2610013454 06-10.qxp 6/1/10 10:36 AM Page 23 HERR JES DE ENS MBL JE DE L B SE DE SOPORTE TS3000 (empacados en una bolsa) rtículo Cant. Descripción de la pieza Pernos de cabeza hexagonal de 10 mm x 100 mm Pernos de cabeza hexagonal de 10 mm x 50 mm Pernos de cabeza Phillips de 8 mm x 50 mm* (22)
Page 24
BM 2610013454 06-10.qxp:BM 2610013454 06-10.qxp 6/1/10 10:36 AM Page 24 CONTENIDO DEL P QUETE DE L B SE DE SOPORTE P R SIERR S DE MES TS2000: rtículo Cant. Descripción de la pieza Barra transversal superior Barra transversal inferior Barra antirretroceso...
Page 25
*Nota: Hay dos (2) tornillos de cabeza Phillips de 8 mm x 50 mm y dos (2) tuercas de fijación de 8 mm para usarlos solamente cuando se instalen sierras de mesa de otras marcas en la base de soporte Bosch TS2000.
Page 26
BM 2610013454 06-10.qxp:BM 2610013454 06-10.qxp 6/1/10 10:36 AM Page 26 Ensamblaje Paso 1 FIG. cople las barras transversales superior e inferior 1. Posicione la barra transversal inferior sobre una superficie plana de la manera que se muestra en la figura . 2.
Page 27
(modelo TS3000 solamente) Coloque la tablero de la mesa (modelo TS2000) 1. Localice la barra de tubo superior o tablero de la mesa y posicione los agujeros ubicados en el extremo de la barra de tubo superior o tablero de la FIG.
Page 28
Repita este procedimiento en el lado opuesto. Para montar la sierra de mesa en la base de soporte Para montar la sierra de mesa Bosch 4100 en la base de soporte FIG. 1. Utilizando el diagrama de la página 29 (figura C),...
Page 29
Para utilizarse con la sierra de mesa Hitachi : Si su base de soporte TS2000 no tiene los agujeros "H", tendrá que taladrarla para hacer los agujeros. Coloque la sierra sobre el centro de la abertura y...
Page 30
BM 2610013454 06-10.qxp:BM 2610013454 06-10.qxp 6/1/10 10:36 AM Page 30 Instrucciones de utilización Pliegue la base de soporte en posición vertical FIG. Mantenga los dedos alejados de los puntos de bisagra cuando pliegue o despliegue la base de soporte. 1. Levante ligeramente la base de soporte por el mango negro.
Page 31
BM 2610013454 06-10.qxp:BM 2610013454 06-10.qxp 6/1/10 10:36 AM Page 31 Instrucciones de utilización Para nivelar la base de soporte La base de soporte está equipada con dos pies ajustables para nivelarla. Para ajustar los pies: floje la tuerca de mariposa y ajuste la altura del pie enroscando el eje roscado en el sentido de las agujas del reloj para subir el pie y en sentido contrario al de las agujas del reloj para...
Page 32
Robert Bosch Tool Corporation ("el Vendedor") garantiza, únicamente al comprador original, que todas las herramientas mecánicas portátiles y para tablero de banco BOSCH estarán libres de defectos de material o de fabricación durante un período de un año a partir de la fecha de compra.
