ALIMENTATIONS H.T. RÉGULÉES

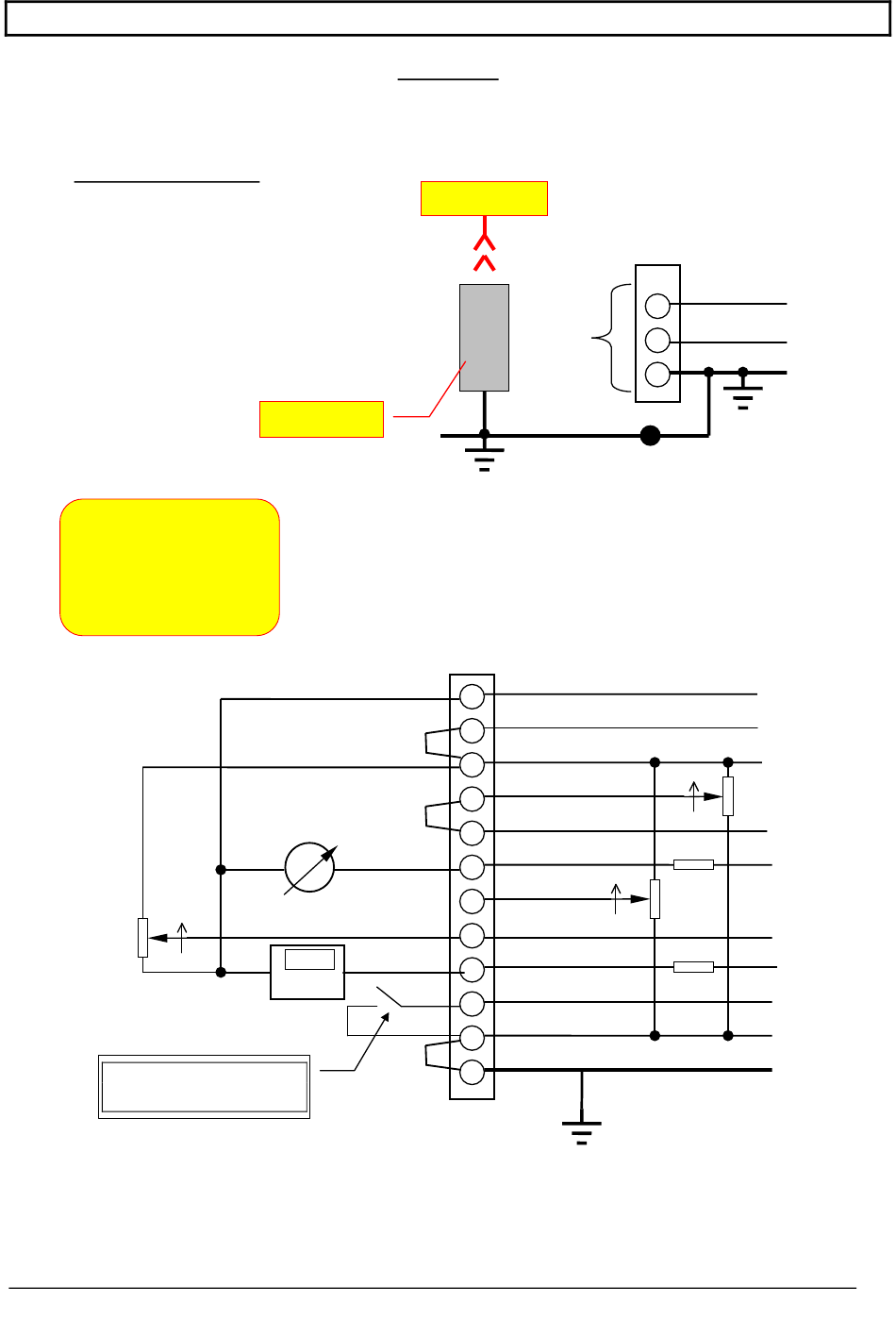

FIG. 8 - UTILISATION TYPIQUE
Cette configuration utilise :
- la recopie à distance de la tension et du courant,
- la programmation de la tension par un potentiomètre externe,
- la programmation locale du courant,
- la validation locale de la sortie de la HT,
- le verrouillage à distance par un contact ou un interrupteur,
- le retour de la HT à la terre,
- la masse reliée à la terre .
ATTENTION
NE PAS UTILISER
SANS UNE
TERRE EXTERNE
DE BONNE QUALITE
10 k
Fermer le contact pour
obtenir la HT
NOTICE TECHNIQUE
INTERFACE
EXEMPLE D'UTILISATION
___________________________
Charge HT
1 mA PE
M2
10 V PE
M1
V.N.
Sortie HT
Entrée
secteur
TB1
Masse signal
12
Validation HT
11
Référence + 10 V
10
Contrôle local I
9
Prog. I
8
Recopie I
7
Contrôle local U
6
Prog. U
5
Recopie U
4
Verrouillage HT
3
Masse
2
Terre
1
HT 26
J2
Phase 1
P
Phase 2 ou neutre
N
Terre
T
E1
5 k
10 k
5 k
10 k
-
19
-
