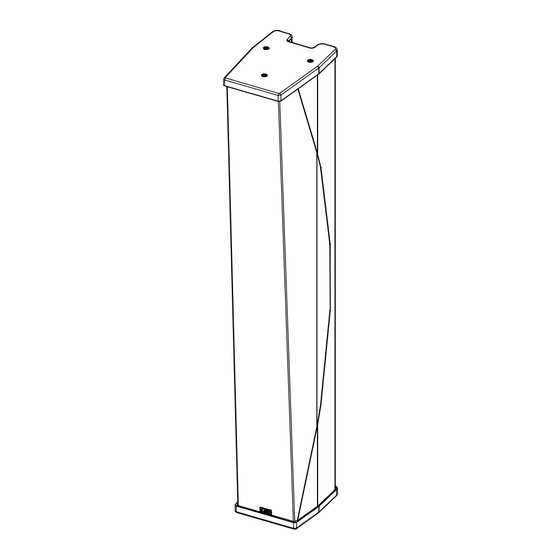

Nexo ID84 Manuel Utilisateur

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
DP4989-01b-DI
ID84 / ID84L
Manuel Utilisateur

Publicité

Table des Matières
loading

Manuels Connexes pour Nexo ID84

Sommaire des Matières pour Nexo ID84

  • Page 1 DP4989-01b-DI ID84 / ID84L Manuel Utilisateur...

  • Page 2: Table Des Matières

    ZA DU PRE DE LA DAME JEANNE 60128 PLAILLY – France Déclarons par la présente que le produit Enceinte acoustique Type ID84 / ID84L Numéro de série Voir sur le produit 2014/35/UE (Directive “matériel électrique basse tension”) Satisfait à toutes les exigences essentielles des directives suivantes : Normes harmonisées utilisées :...

  • Page 3: Avertissements

    Ne pas exposer le système directement au soleil ou à la pluie, ne pas le plonger dans un liquide, ne pas placer de récipients contenant un liquide sur le système. Si un liquide suinte dans le système, faire procéder à une inspection par un technicien qualifié NEXO.

  • Page 4: Equipement

    EQUIPEMENT Emplacements pour l’accrochage à l’arrière. 2 emplacements de connexion, 1 à l’arrière et 1 dans la base pour une connexion rapide sur IDS312 (ID84 uniquement) ID84 version T et TIS : 1 sélecteur de directivité situé entre les connecteurs NL4 permet de courber virtuellement les haut-parleurs afin d’obtenir 2 directivités verticales spécifiques :...
  • Page 5 Vérifier la stabilité de l’ensemble en le poussant dans toutes les directions. Assemblage avec IDS312 Ouvrir la trappe située au-dessus de IDS312. Placer ID84 sur IDS312, un aimant maintient l’ensemble en place. IMPORTANT L’ensemble doit toujours être installé sur une surface horizontale.

  • Page 6: Description

    → ID84 peut être utilisée seule, avec l’extension ID84L et/ou un caisson de grave IDS312 → ID84 / ID84-TIS / ID84L et ID84-TIS sont équipés de deux connecteurs NL4, dont les quatre broches sont reliées en parallèle. ID84 et ID84-TIS sont équipés de contacts situés en dessous pour une connexion rapide avec IDS312 et IDS312-TIS.

  • Page 7: Preset

    Pour ID84L, les presets suivants sont disponibles : → NARROW : Utilisé assemblé avec un ID84 en mode NARROW. → BROAD : Utilisé avec un ID84 en mode BROAD ou s’il n’est pas directement assemblé avec un ID84 Preset •...
  • Page 8 PRESET ID84 + IDS312 2x ID84 / ID84 + ID84L ID84 ID84 ArrayEQ HF : +3dB Switch et Set up : Switch et Set up : NARROW ou BROAD NARROW ou BROAD ID84 ID84L Switch et Set up : Setup identique à ID84...
  • Page 9 PRESET 2x ID84 + ID84L / 1x ID84 + 2x ID84L ID84 ID84 ArrayEQ HF : +1.5dB ArrayEQ HF : +4.5dB Switch et Set up : Switch et Set up : NARROW ou BROAD NARROW ID84 ID84L ArrayEQ HF : +1.5dB...

  • Page 10: Frequence De Coupure

    NARROW ou BROAD ID84L ID84L Setup identique à l’ID84 situé Setup BROAD juste au-dessus. FREQUENCE DE COUPURE → 90 Hz : Application large bande. → 120 Hz : Utilisation avec un Sub NEXO, par exemple IDS312. Page 10 / 20 ID84...

  • Page 11: Accessoires

    Les accessoires pour ID84 / ID84L sont spécifiquement conçus selon des calculs structurels. Ne pas utiliser d’autres accessoires – incluant les broches à billes – lors de l’assemblage d’enceintes ID84 / ID84L que ceux fournis par NEXO : NEXO déclinera toute responsabilité sur l’ensemble de la gamme ID84 si des composants proviennent d’autre fournisseur.
  • Page 12 Fixation uniquement sur le point haut de l’ID84. IDT-BAG84 : sac de transport pour 1X (ID84 ou ID84L) IDT-2CASE84 : flight case pour 2X (ID84 ou ID84L) + accessoires ( 2x IDT-BUMP + 2x IDT-PLADAPT + 2x IDT-BPADAPT + 2x IDT-COUPL + bac de rangement)

  • Page 13: Array Eq

    ID84 ArrayE (dB) adjusting + dB +3dB +0dB Frequency ( z) Appliquer les ajustements ArrayEQ HF du tableau ci-dessous sur tous les ID84 (pas les ID84L) de la ligne : 1x ID84 2x ID84 Pas d’ajustement Pas d’ajustement 0x ID84L...

  • Page 14: Maintenance

    Couple de serrage 1.5Nm Retirer les 4 vis et le connecteur RJ45. Retirer les 4 vis pour accéder au HP 4 pouces. Tx15 Retirer l’ensemble F. Tx20 Couple de serrage 1.0Nm Couple de serrage 1.2Nm Page 14 / 20 ID84...
  • Page 15 Top cover White 05ID84HFC HF assembly complete Black 05ID84HFC-PW HF assembly complete White 05HPB4-8 BASS DRIVER 4" 8 OHMS 05ID84T-A Grille ID84 Touring Black 05ID84T-APW Grille ID84 Touring White 05ID84I-A Grille ID84-I Install Black 05ID84I-APW Grille ID84-I Install White 05ID84QC...
  • Page 16 Top cover Black 05ID84COV-PW Top cover White 05HPB4-8 BASS DRIVER 4" 8 OHMS 05ID84LT-A Grille ID84L Touring Black 05ID84LT-APW Grille ID84L Touring White 05ID84LI-A Grille ID84L-I Instal Black 05ID84LI-APW Grille ID84L-I Instal White 05LOGNEXO3 Logo NEXO Page 16 / 20 ID84...

  • Page 17: Specifications Technique

    SPECIFICATIONS TECHNIQUE SPECIFICATIONS TECHNIQUE ID84 / ID84L AVEC ELECTRONIQUE NEXO Modèle ID84 ID84L 90 Hz – 20 kHz 90 Hz – 1500 Hz Réponse en fréquence (±6dB) SPL crête nominal (1m) 135dB Peak 132dB Peak Tension de service 35Vrms (105Vpeak) 35Vrms (105Vpeak) Dépend de la configuration du module...

  • Page 18: Notes

    NOTES NOTES Page 18 / 20 ID84...
  • Page 19 NOTES Page 19 / 20 ID84...
  • Page 20 Tel: +33 3 44 99 00 70 NEXO S.A. Fax: +33 3 44 99 00 30 E-mail: info@nexo.fr Parc d’activité de la Dame Jeanne nexo-sa.com F-60128 PLAILLY Page 20 / 20 ID84...
