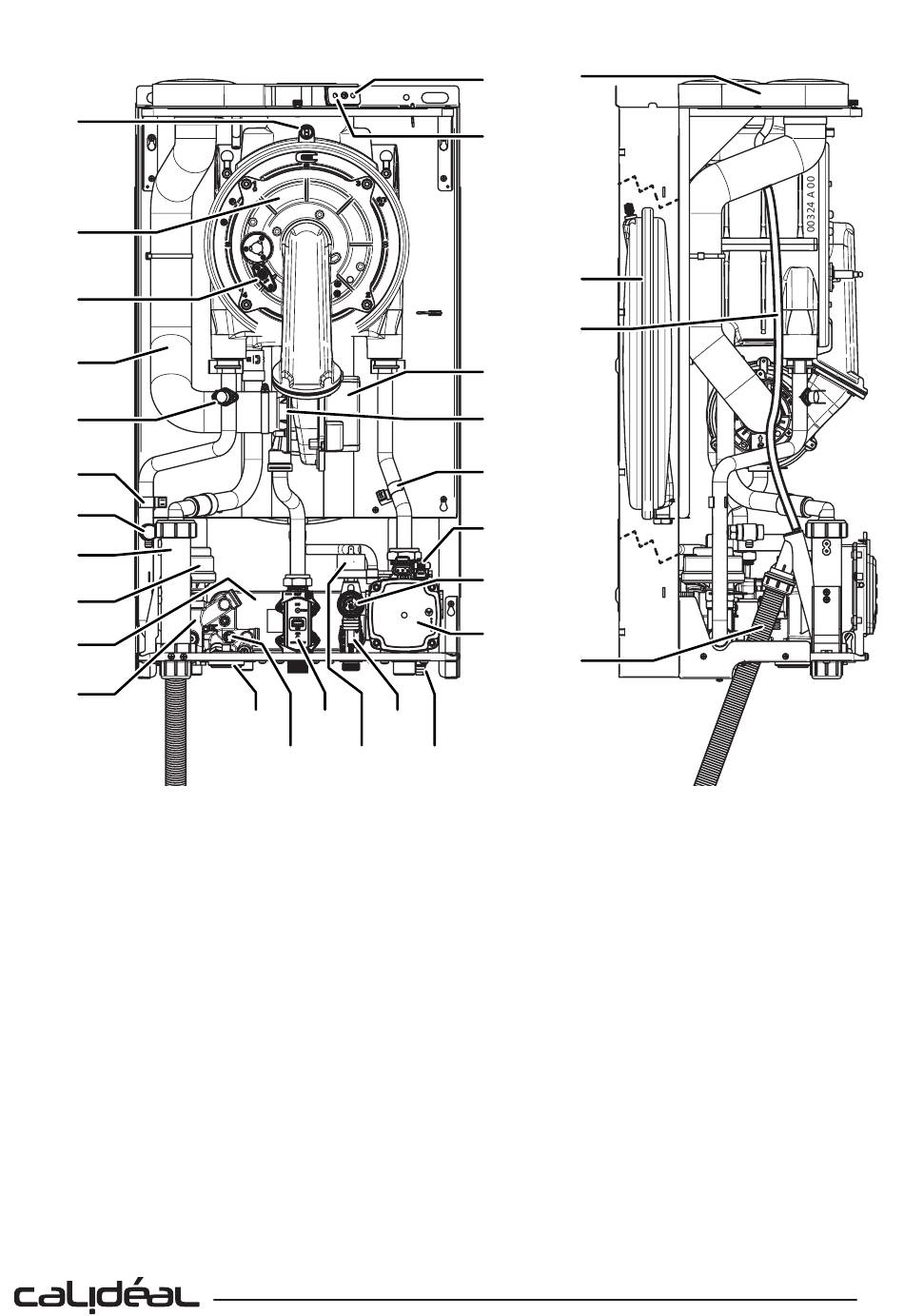

Composants internes de la chaudière
30
29
28
27
26
25
24
23
22
21
20
1
Raccord fumées
2
Prise pour essai combustion (aspiration)
3
Prise pour essai combustion (évacuation)
4
Vase d'expansion
5
Tuyau d'écoulement d'eau partant de la bride
d'aspiration
6
Ventilateur motorisé
7
Système de mélange air/gaz
8
Sonde température de retour installation
9
Purgeur automatique (chauffage, incorporé
dans le circulateur)
10 Soupape de sécurité 3 bar
11 Circulateur
12 Tuyau d'évacuation de la condensation
13 Robinet vidange installation
14 Contacteur débitmétrique à priorité (avec
filtre)
15 Manocontacteur de fuite d'eau
18
16
14
17 15
1
2
3
4
5
6
7
8
9
10
11
12
13
16 Vanne gaz
17 Sonde contrôle température sanitaire
18 Manomètre de l'installation
20 By-pass (intégré dans la vanne à 3 voies)
21 Échangeur ECS
22 Vanne à 3 voies motorisée
23 Siphon pour le recueil de la condensation
24 Vanne manuelle purge air (groupe de
combustion)
25 Sonde température, départ installation
26 Thermostat de sécurité sur départ installation
27 Tuyau flexible d'aspiration
28 Électrode de détection/allumage flamme
29 Groupe de combustion (brûleur + échangeur
primaire)
30 Fusible thermique fumées
