Fonction de Pump Down

Cette fonction prévient les problèmes dans le compresseur causés par des mouvements du fluide de
refroidissement par une technique d'arrêt/démarrage de l'installation, contrôlée par le solénoïde de liquide, le
pressostat de basse pression et le compresseur.
Cette fonctionne est uniquement disponible pour les options du In{4, 5 et 6 et nécessite la connexion d'un
pressostat de basse pression à l'entrée numérique 1 (I10=5).
ARRÊT
Lorsque la température dans le sonde S1 atteint la valeur du point de consigne (SPt), le relais COOL se désactive
en fermant la soupape solénoïde.
Étant donné que le compresseur continue à fonctionner, il se produit une diminution rapide de la pression dans
l'évaporateur. Lorsqu'une certaine valeur est atteinte, le pressostat de basse pression s'active en changeant l'état
de l'entrée numérique 1, ce qui arrête le compresseur (relais AUX 1).
Cette manœuvre isole tout le fluide de refroidissement dans la ligne de haute pression, loin du carter du
compresseur, évitant les pannes importantes au moment du démarrage.
Dans le cas d'une erreur du pressostat de basse pression, le contrôleur arrête le compresseur lorsque le temps de
sécurité défini en C20 est écoulé, affichant le message « Pd » (message informatif, n'affecte pas le
fonctionnement de l'appareil).
Si la durée C20 est 0 (valeur par défaut), le compresseur ne s'arrêtera pas tant que le pressostat de basse pression
sera activé, mais il affichera le message « Pd » au bout de 15 minutes.
DÉMARRAGE
Lorsque la température dans la sonde S1 atteint la valeur du point de consigne, plus le différentiel (SPt + C1), le
relais COOL s'active, en ouvrant le solénoïde de liquide. De ce fait, la pression dans l'évaporateur augmente, en
désactivant le pressostat de basse pression, ce qui met en marche le compresseur.
Si au bout d'un certain temps (défini par C19) après ouverture du solénoïde de liquide (Relais COOL sur ON), le
pressostat de basse pression n'est pas désactivé, le contrôleur refermera le solénoïde (Relais COOL sur OFF) et
affichera le message « LP ». Cette manœuvre sera répétée toutes les 2 minutes indéfiniment jusqu'à la
désactivation du pressostat et l'installation reprendra son fonctionnement normal.
Si la durée C19 est 0 (valeur par défaut), le solénoïde restera ouvert jusqu'à la désactivation du pressostat de
basse pression, mais il affichera le message « LP » au bout de 5 minutes.
STAND-BY
Si la fonction Pump Down est active, un certain temps peut s'écouler entre le moment du démarrage de
la fonction Stand-by jusqu'à ce que le contrôleur s'arrête. Cela est dû au fait que certaines phases de
contrôle de l'installation ne peuvent pas être interrompues.
Pour forcer l'arrêt du contrôleur, appuyer de nouveau sur la touche Stand-by pendant 3 secondes.
ON
Solénoïde
COOL
de liquide
OFF
ON
Pressostat de
D1
basse pression
OFF
ON
Compresseur
AUX 1
OFF
+

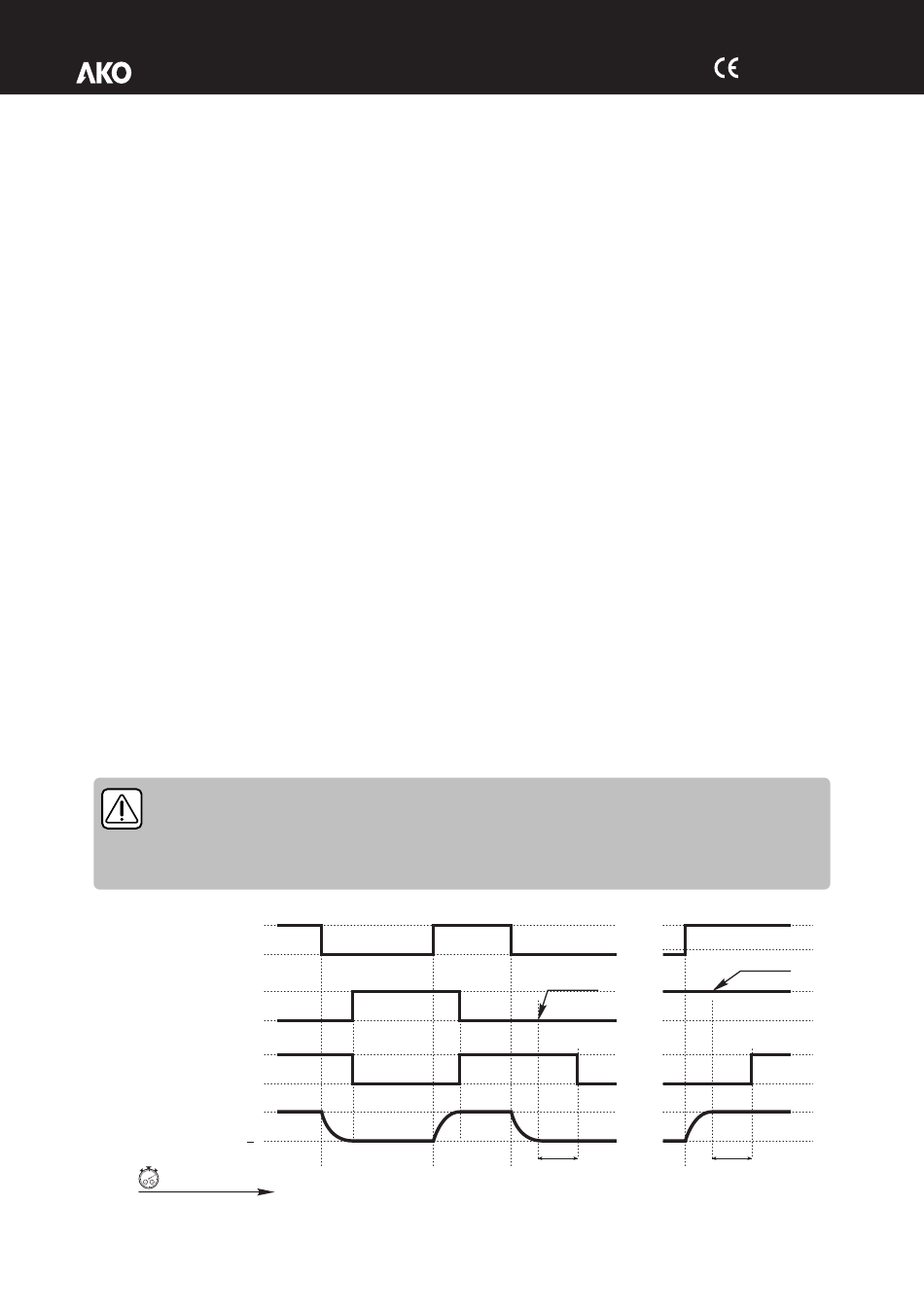

Pression dans l
'évaporateur
SPt
SPt+C1
15
Erreur dans
le pressostat
C20
SPt
SPt+C1
1662H403 Ed.03
Erreur dans
le pressostat
C19
