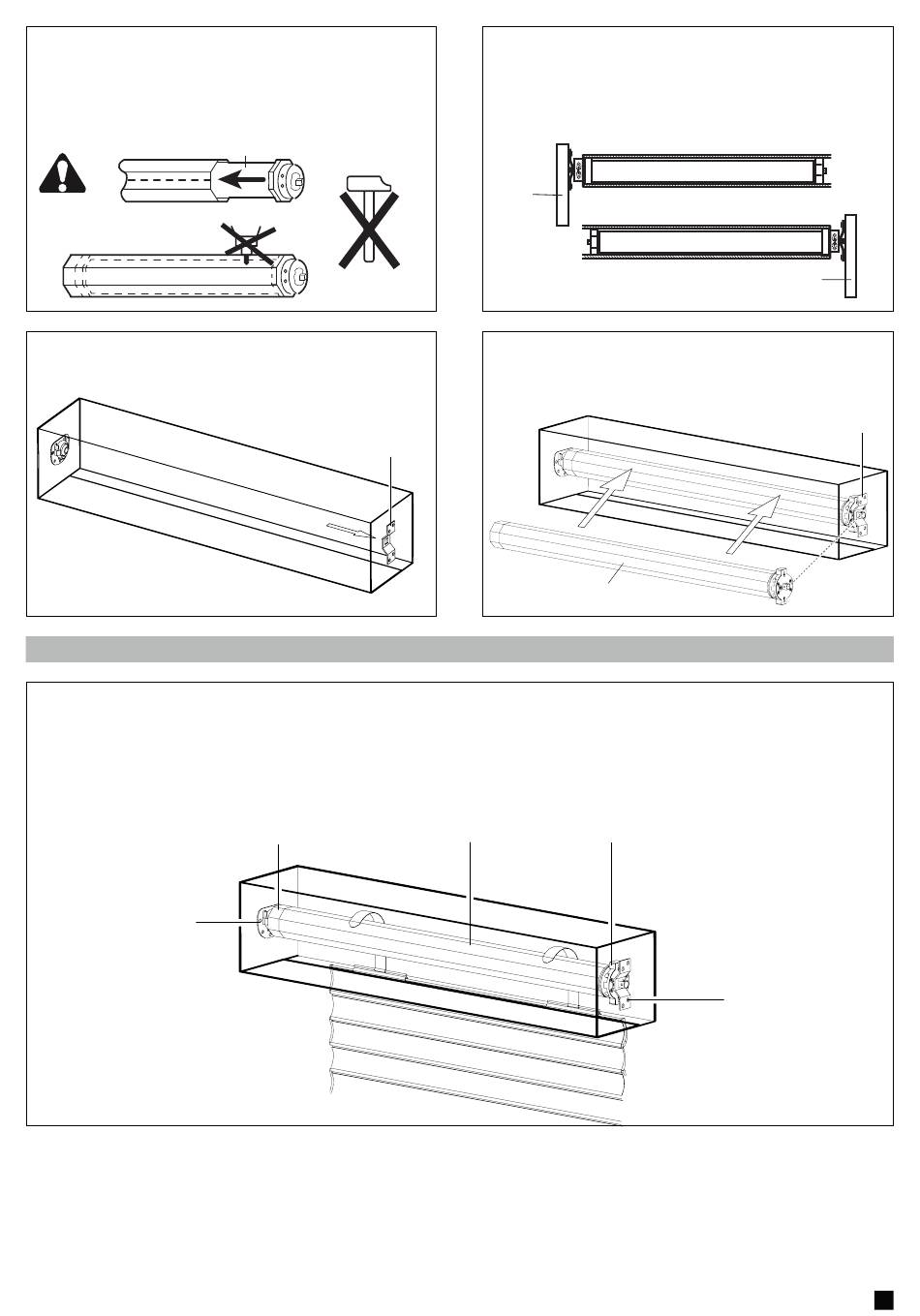

Placez le moteur (1) entièrement dans l'axe. Le fin de course
ne fonctionne qu'avec un entraînement complètement enfoncé.
Prenez garde à ce que la bague de l'adaptateur soit bien enfon-
cée. Ne forcez pas, ne cognez pas les pièces.
N'abîmez pas le moteur tubulaire en le perçant!
Fixez le support (9) au mur (utilisez les vis et chevilles
adaptées).
Fig. 6
INSTALLATION CORRECTE
L'illustration montre le support de fixation (b); le moteur tubulaire (a); l'axe en acier (c); l'embout d'axe (d); et le support mural du côté
opposé (e).
e
Fig. 8
1
Fig. 4
9
d
Procédez selon les exigences spéciales pour un
fonctionnement côté gauche (a) ou côté droit (b).
a
Fig. 5
Insérer le moteur (a) dans le support de fixation (9) et verrou-
iller.
a
Fig. 7
c
a
9
b
9
b
fr
