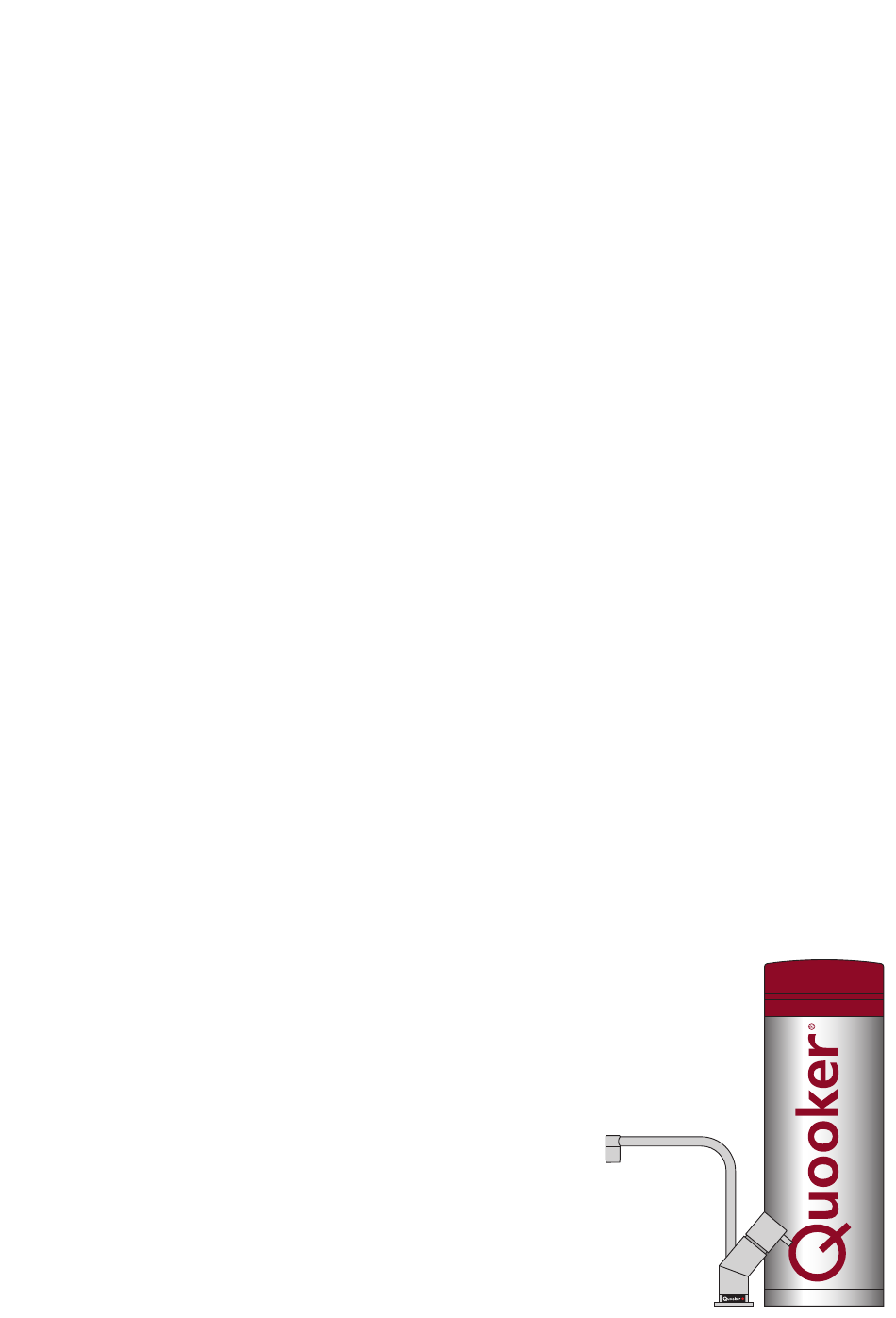

- Page 1 Manuel d'installation COMBI Lisez ce manuel avant l'installation...
- Page 2 Introduction Le fonctionnement du Quooker COMBI Le Quooker COMBI est un système d'alimentation en eau bouillante et en eau chaude composé d'un groupe de sécurité, d'un réservoir, d'une valve mélangeuse et du robinet d'eau bouillante. Le réservoir est isolé sous vide et raccordé à la conduite d'eau froide.
- Page 3 *Les données mentionnées sont des valeurs moyennes. Déclaration de conformité Nous, sousignés, Quooker B.V., Staalstraat 13, 2984 AJ Ridderkerk (Pays-Bas) déclarons que la produit Quooker COMBI et COMBI+ est conforme aux dispositions de la ou des Directives suivantes: - 2006/95/EC Low voltage Directive...
- Page 4 Y d'écoule- ment et ajutage 4. Groupe de sécurité du Quooker 5. Valve mélangeuse - Enregistrement de la garantie et ‘Conseils avant utilisation’...
- Page 5 Vue d'ensemble de l'installation du COMBI Il est recommandé que vous installiez le Quooker suivant cet ordre: A. Percer le trou B. Installer le robinet C. Raccorder à l'arrivée d'eau D. Raccorder au tuyau E. Raccorder au réservoir ATTENTION! Lors de l'installation, tenez compte du fait que le réservoir, le groupe de sécurité, la valve mélangeuse et la prise de courant doivent toujours...
- Page 6 1 Percer le trou Choisissez un endroit approprié pour placer le robinet Quooker en tenant compte de la forme de l'évier et de la place du robinet d'eau courante (cf les exemples). Employez le foret adéquat...
- Page 7 Installer le robinet • N.B. La longueur totale du tuyau d'eau bouillante est seulement de 50 cm. Le réservoir doit donc être installé près du robinet. Une rallonge peut être fournie, mais n'est généralement pas nécessaire. 1 Robinet à travers l'évier Passez le robinet à...
- Page 8 Raccorder à l'arrivée d'eau • N.B. Le robinet Quooker fonctionne sous la pression de l'eau du réseau et il doit toujours être monté avec le groupe de sécurité (fourni). • Le robinet d'eau bouillante doit ensuite être raccordé selon les dispositions en vigueur au niveau local.
- Page 9 Raccorder aux tuyau • Lors du réchauffement, le réservoir Quooker déverse de l'eau d'expansion par l'entonnoir du groupe de sécurité. • L'entonnoir peut être facilement raccordé à l'écoulement avec le tuyau d'écoulement livré. • Essayez de ménager la plus grande différence de hauteur possible entre l'entonnoir du groupe de sécurité...
- Page 10 Raccorder au réservoir • N.B. N'allumez pas le Quooker avant que le réservoir soit rempli d'eau. • Le réservoir du Quooker est livré avec un câble d'alimentation équipé d'une prise de terre. • Le robinet d'eau bouillante dispose d'un voyant lumineux. Celui ci indique si l'élément de chauffage est en marche ou non.
- Page 11 3 Couper l'eau Fermez le robinet principal d'arrivée d'eau ou celui situé sur le gestionnaire d'arrivée d’eau. Ouvrez le robinet Quooker pour vérifier qu'il n'y a plus de pression. Normalement, l'eau ne coule plus. 4 Débrancher Debranchez les tuyaux et retirez le câble LED du couvercle.
- Page 12 Q U O O K E R S C H W E I Z A G Kasernenstrasse 1 CH-8184 Bachenbülach Tel +41 (0)43 4112030 Fax +41 (0)43 4112039 E-Mail info@quooker.ch Internet www.quooker.ch...
