Raccordement Du Piquet De Terre Ou Du Fil De Terre; Remplacement De La Serrure À Cylindre - Ecotap Duo Manuel

T 1.6
L1 - L2 - L3 - N -

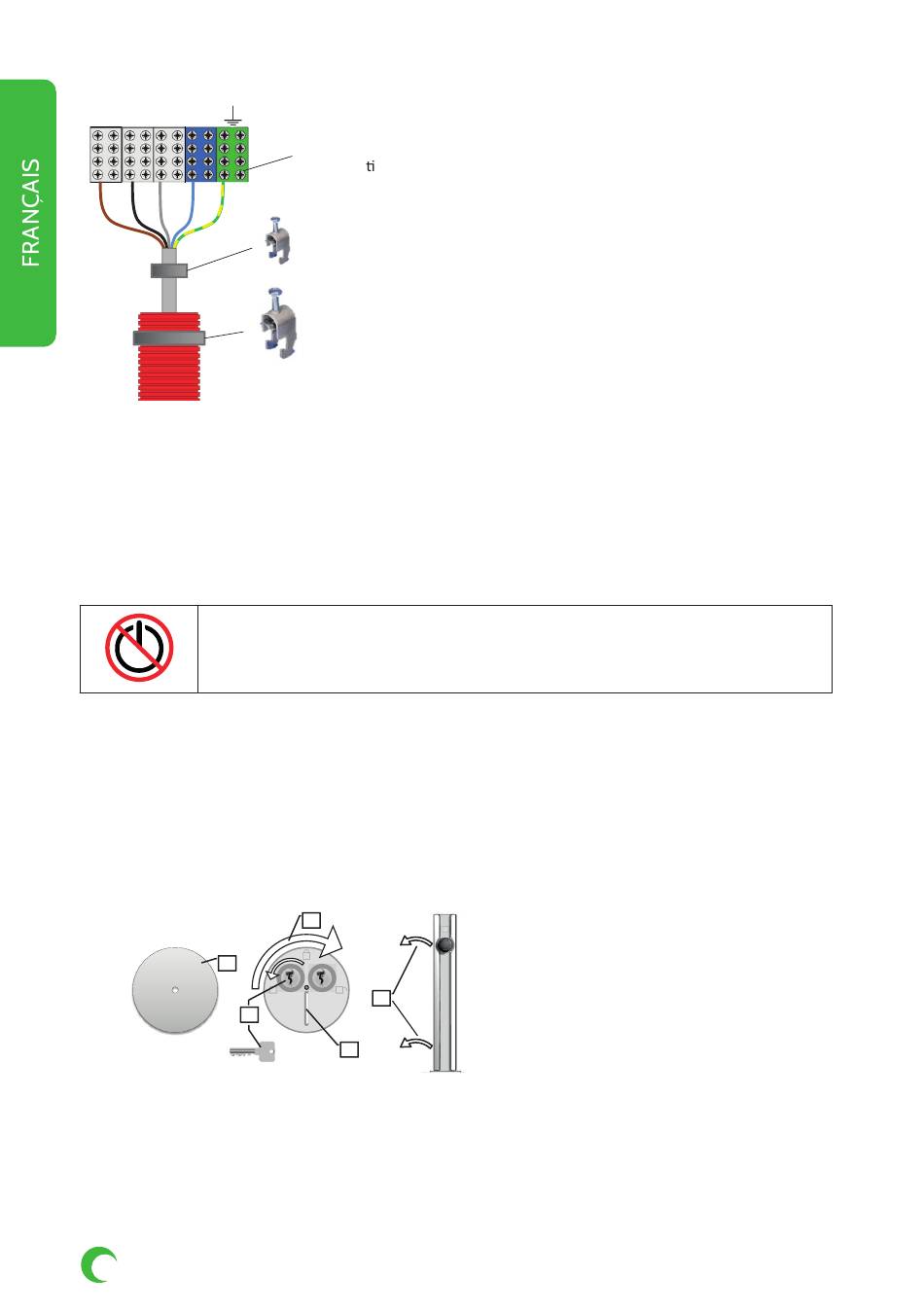

46.6 Raccordement du piquet de terre ou du fil de terre

Relier le fil de terre du câble de raccordement au point de raccordement de la terre indiqué
(borne de terre). Si un piquet de terre est planté, le relier à la borne de terre, schéma 1.1.
Effectuer l' e nsemble de la mise à la terre de manière entièrement conforme aux directives
NEN1010 /EU/35 en vigueur.
46.7 Remplacement de la serrure à cylindre
Mettre toujours la colonne de recharge hors tension et lire les
instructions d'utilisation avant d' e ntreprendre des actions d' e ntretien ou de
dépannage.
1. Enlever la petite plaque de protection qui protège la serrure du sable et de la saleté avec
une clé Allen de 2,5.
2. Introduire la clé dans la serrure de droite et tourner la clé dans le sens horaire.
3. Tourner les deux verrous avec enveloppe de 90° dans le sens antihoraire.
4. Lever le capot (avant avec serrure) et le retirer de la colonne.
T 1.7
1
2
56. www.ecotap.nl
Bornes
d'alimenta on
4 à 5 Nm
Borne de
verrouillage 24
Max. 3 Nm
Borne de
verrouillage 56
3
4
3
