3. RACCORDEMENTS ET DIMENSIONS

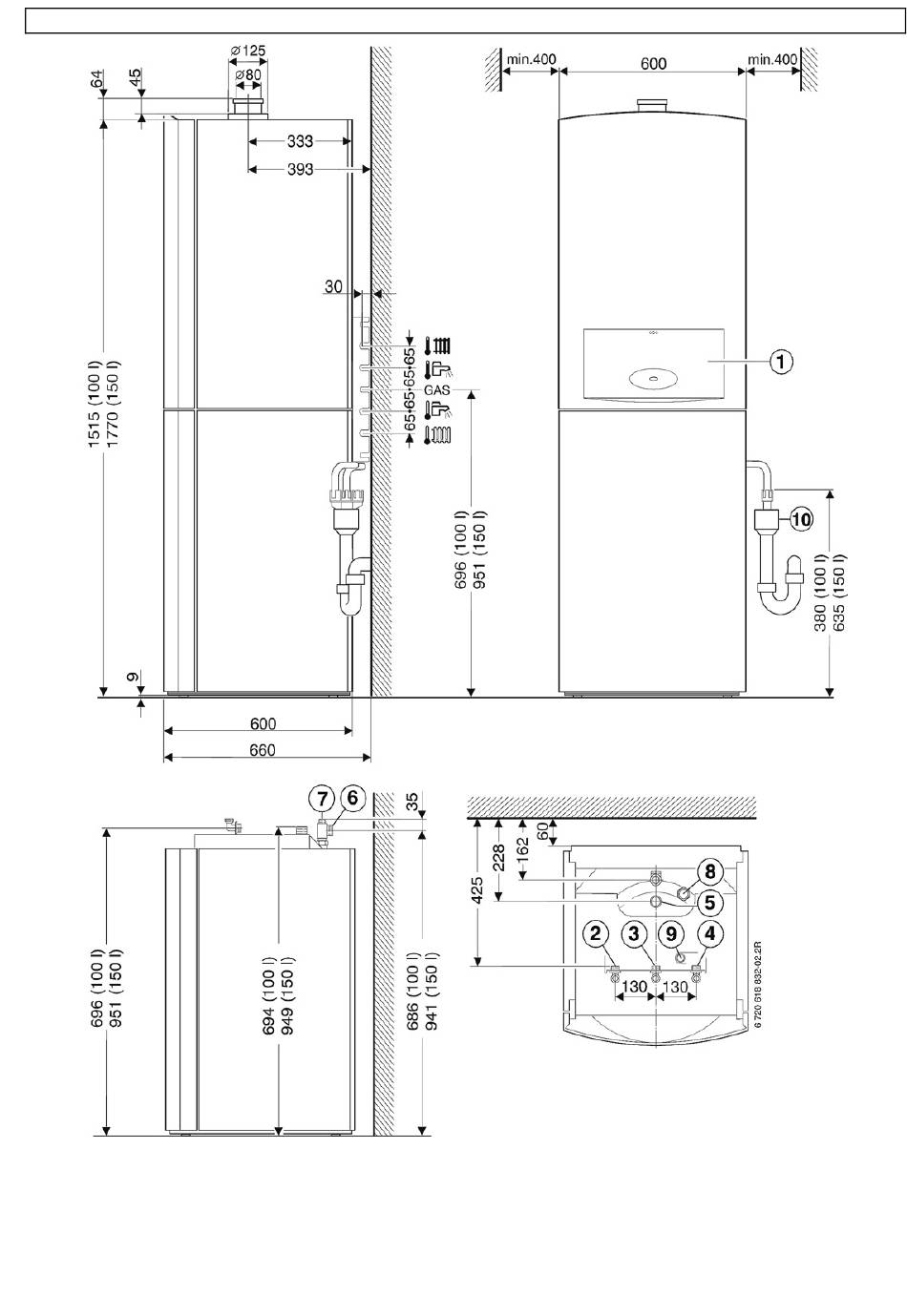

Fig. 1
1 couvercle du tableau de commande
2 retour CC 3/4''
3 raccordement gaz 3/4''
4 départ CC CV 3/4''
5 raccordement eau froide 1''
6 720 800 741 (2011/10 BL-FR)
100 l = dimension pour chaudière TOP 22/275 ...
150 l = dimension pour chaudière TOP 30/375 ...
6 raccordement eau chaude 3/4''
7 raccordement circulation 1/2''
8 raccordement pompe ballon
9 raccordement eau chaude de la chaudière
10 siphon (option)
6
