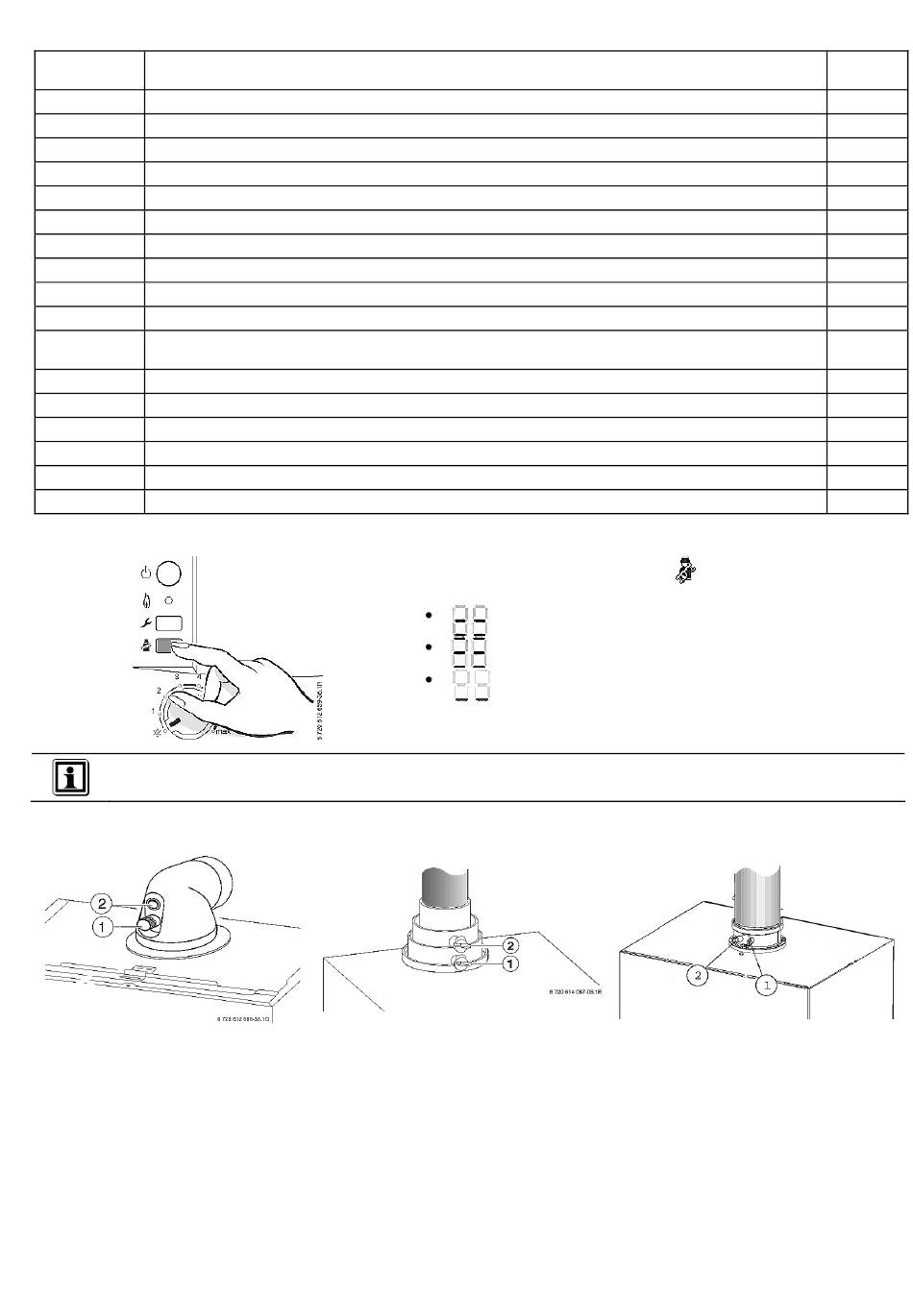

15.4 Check-list pour l'entretien
Ordre A faire
1 Appeler la dernière erreur enregistrée, fonction de service 6.A.
2 Contrôle visuelle de la conduite d'air de combustion/des gaz brûlés.
3 Contrôle de la pression de raccordement du gaz.
4 Contrôle du réglage du CO
5 Contrôle d'étanchéité du gaz, des gaz brûlés et de l'eau.
6 Contrôle de l'échangeur de chaleur.
7 Contrôle du brûleur.
8 Contrôle des électrodes.
9 Contrôle de la membrane dans la chambre de mélange.
10 Nettoyage du le siphon d'eau de condensation.
Contrôle de la pression initiale du vase d'expansion en fonction de la hauteur statique de
11
l'installation de chauffage (chaudière hors pression).
12 Contrôle de la pression de remplissage de l'installation de chauffage.
13 Contrôle de l'anode de protection du ballon.
Contrôle du groupe de sécurité du ballon.
14
Contrôle des réglages à la régulation de chauffage.
15
16 Contrôle du câblage électrique afin de détecter des signes d'endommagement.
17 Contrôle du fonctionnement de toutes les parties de sécurité, de réglage et de commande.

15.5 Touche ramoneur

Vous avez 15 minutes pour mesurer les valeurs. Après, la chaudière se remet en fonctionnement normal.
15.6 Mesure de l'air de combustion / des gaz brûlés à la puissance de chauffe programmée
1 raccord de mesure de l'air de combustion
2 raccord de mesure des gaz brûlés
6 720 800 741 (2011/10 BL-FR)
(par l'installateur ou par le service après-vente de JUNKERS)
pour MIN/MAX (rapport air/gaz)
2
En appuyant la touche ramoneur
on peut sélectionner les puissances suivantes:
Fig. 82
Fig. 83
= puissance de chauffe maximale réglée
= puissance nominale maximale
= puissance nominale minimale
Fig. 84
57
Voir
page
58
58
59 – 61
59 – 63
59 – 61
64 – 65
64
65
66
66
jusqu'à ce qu'elle s'allume
Fig. 55
