ATTENTION!
Faites attention de mettre l'amplificateur C 275BEE hors tension ou de le débrancher avant de procéder à un quelconque branchement. Il est également
recommandé d'éteindre ou de débrancher tous les dispositifs associés pendant que vous établissez ou coupez un quelconque signal ou que vous réalisez un
branchement secteur.
1 input seleCt (séleCt entrée) : placez ce commutateur en posi-
tion FIX (FIXE) ou VAR. Lorsqu'il est placé en position FIX (FIXE), le signal
d'entrée est acheminé directement au circuit de l'amplificateur de
puissance. Ce réglage est normalement utilisé dans un système doté
d'un seul amplificateur de puissance ou de plusieurs amplificateurs de
puissance identiques.
Lorsque le commutateur INPUT SELECT (SÉLECT ENTRÉE) est en posi-
tion VAR (Variable), il est possible de régler simultanément le volume
pour les deux canaux en utilisant la commande INPUT LEVEL CONTROL
(COMMANDE DE NIVEAU D'ENTRÉE). Cela peut être utile pour :
equilibrage des niveaux d'entrée
Sur une chaîne à sonorisation enveloppante ou dotée de plus d'un
ensemble de haut-parleurs, il peut exister des différences de niveau dues
aux rendements variables des différents haut-parleurs utilisés. Si votre
préamplificateur ou votre processeur comporte ses propres réglages indi-
viduels pour chaque voie, réglez ces commandes à leur position neutre ou
moyenne (généralement repérée « 0 dB »). Réglez INPUT LEVEL CONTROL
(COMMANDE DE NIVEAU D'ENTRÉE) pour que le volume des haut-parleurs
du C 275BEE soit au niveau correct comparativement aux autres haut-
parleurs, en fonction de votre position d' é coute.
augmentation de la plage de réglage du volume sonore
Nombreuses sont les chaînes stéréo dont le gain en tension est telle-
ment important que les haut parleurs (et par conséquent les oreilles de
l'auditeur) sont surchargés dès que l'on règle la commande de volume
au delà de la position 11 heures ou 12 heures Il s'en suit que la plage
utile de la commande de volume sonore est limitée à sa moitié infé-
rieure, plage dans laquelle les réglages sont imprécis et où les erreurs
d'équilibrage des voies ont tendance à être plus importantes.
En diminuant le réglagedu niveau d'entrée, il devient possible d'aug-
menter le volume sonore de votre processeur ou de votre préamplifica-
teur et d'utiliser la plupart de sa plage de réglage. (Suggestion : réglez
les commandes de niveau d'entrée de manière à ce que les niveaux
sonores maximum souhaitables se trouvent à environ 2 ou 3 heures sur
la commande de volume sonore). Autre avantage : cette procédure
élimine tout bruit généré par les circuits haut-niveau du préamplifica-
teur (par exemple le bourdonnement ou le sifflement qui ne disparaît
pas lorsque le Volume est au minimum).
IDENTIFICATION DES COMMANDES
9
1
2
3
REMARQUES
• Éteignez toujours le C 275BEE et tout autre composant du système avant
• Lorsque le commutateur INPUT SELECT (SÉLECT ENTRÉE) est placé en
2 input (entrée) : branchez la sortie d'un préamplificateur ou d'un proces-
3 input level Control (Commande de niveau d'entrée) : cette
4 bridGe mode (mode ponté) : l'amplificateur de puissance stéréopho-
4
5
6
bi-amplification
Certains haut-parleurs comportent des branchements distincts pour les
sections BF (Basses Fréquences) et HF (Hautes Fréquences) de l' e nceinte.
Ce dispositif permet d'utiliser ces haut-parleurs en mode « BI-AMPLIFI-
CATION », grâce auquel un amplificateur de puissance distinct est utilisé
pour chaque section, BF et HF. Cela peut améliorer la qualité globale de la
sonorité. Bi-Amplificateurs comportant des modèles d'amplificateurs de
puissance non identiques, il est probable que l'un des amplificateurs ait un
"gain" plus important que celui de l'autre, ce qui entraîne un déséquilibrage
au niveau du woofer et du tweeter du haut-parleur. Réglez la commande
de niveau de manière à ce que l' é quilibre entre le woofer et le tweeter soit
parfait (gain identique pour les deux amplificateurs).
d' e ffectuer tout branchement ou débranchement aux ports INPUT (ENTRÉE).
position VAR la première fois, on conseille de régler au minimum le niveau
d'INPUT LEVEL CONTROL (COMMANDE DE NIVEAU D'ENTRÉE) du C 275BEE
ou de la commande de volume de votre préamplificateur/processeur.
Cela évite de commencer avec un volume sonore trop élevé. Vous pourrez
ensuite régler les deux commandes au volume d' é coute désiré.
seur, comme par exemple un décodeur de sonorisation enveloppante, à cet
ensemble d' e ntrées. Utilisez un câble jumelé RCA vers RCA pour brancher le
connecteur de « Audio-Output » (Sortie Audio) gauche et droit du préampli-
ficateur ou processeur aux ports INPUT (ENTRÉE).
commande fonctionne en association avec le paramètre d' e ntrée VAR (Variable).
Tournez en sens horaire pour augmenter le volume du port VAR (Variable) ou
en sens anti-horaire pour le diminuer.
nique NAD C 275BEE peut être configuré en mode monophonique (Mode
Ponté) pour obtenir une puissance de sortie plus que doublée. Le NAD
C 275BEE peut donc être utilisé comme élément d'une chaîne stéréopho-
nique haute puissance ou d'une chaîne de Cinéma à Domicile ; il suffit de
connecter d'autres amplificateurs à la chaîne.

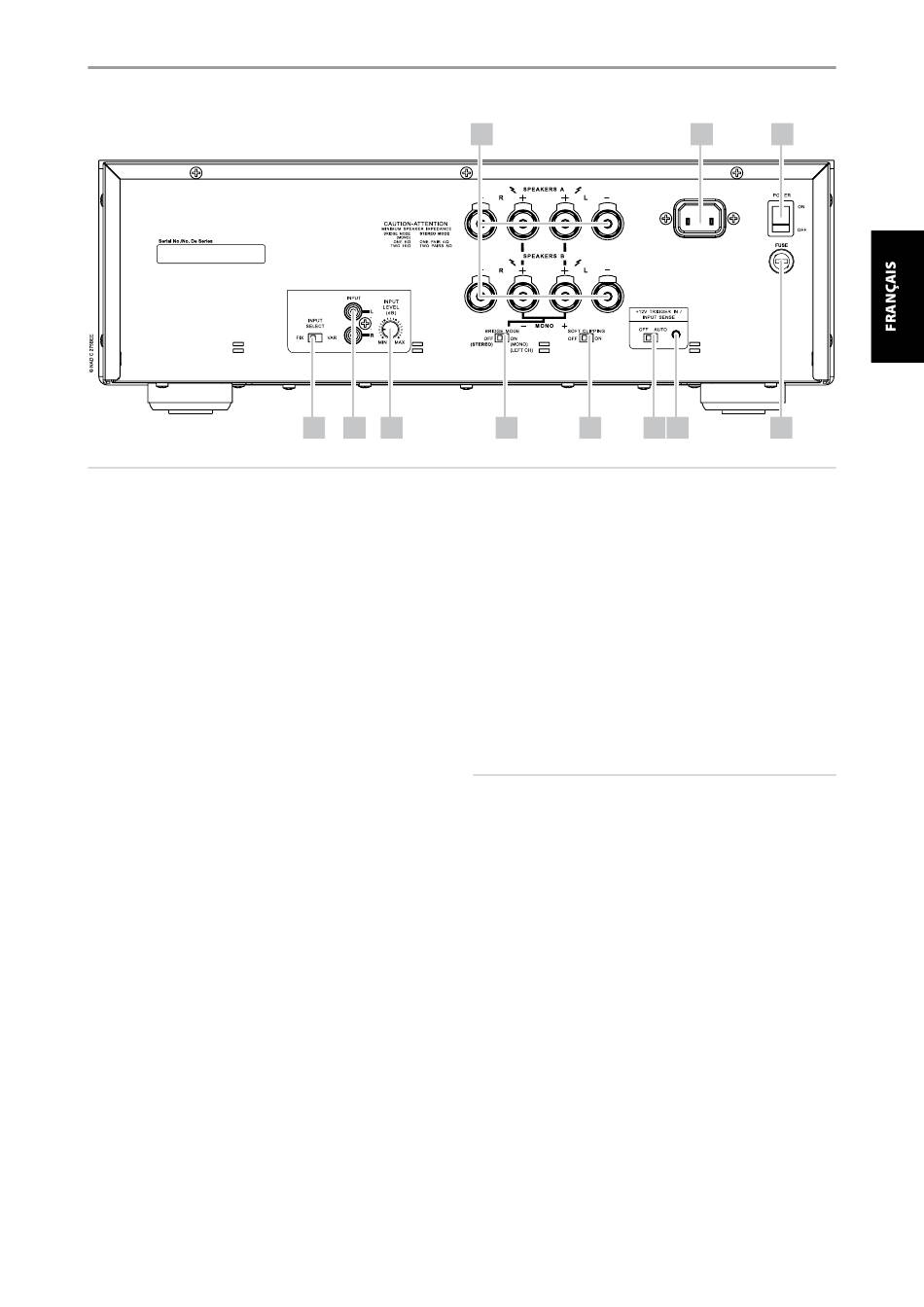

panneau arriere
10
11
7
8
