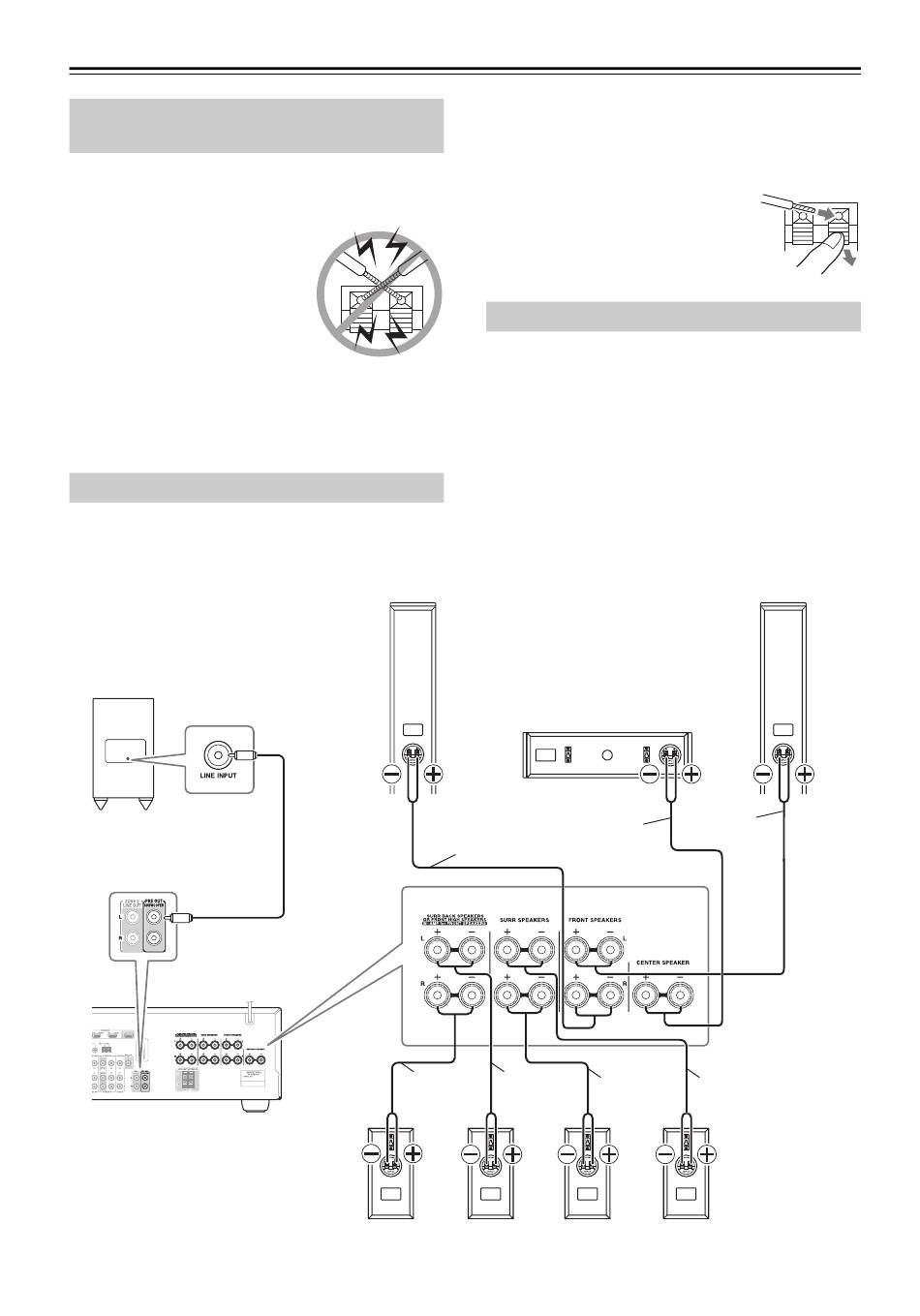

Branchement des enceintes

Précautions concernant le
branchement des enceintes
Lisez ce qui suit avant de brancher vos enceintes :
• Éteignez votre récepteur avant d'effectuer les
branchements.
• Faites très attention à respecter la
polarité des câbles de vos
enceintes. Ne branchez les bornes
positives (+) que sur les bornes
positives (+) et les bornes
négatives (–) que sur les bornes
négatives (–). Si les enceintes sont
branchées de façon incorrecte, le son sera déphasé et
ne semblera pas naturel.
• Faites attention de ne pas mettre les fils positifs et
négatifs en court-circuit. Vous risqueriez
d'endommager votre ampli.
Branchement des câbles d'enceinte
Utilisez les câbles d'enceinte fournis pour
raccorder les bornes d'entrée de chaque
Subwoofer
10
Fr-
enceinte aux bornes de sortie d'enceinte
correspondantes de votre récepteur.
Faites correspondre la couleur de chaque câble à la borne
d'enceinte correspondante.
Pour effectuer un branchement, appuyez
sur le levier, insérez le fil dans le trou,
puis relâchez le levier. Assurez-vous que
les bornes agrippent bien les fils nus, et
non la gaine.

Branchement du subwoofer

À l'aide du câble RCA fourni, branchez la borne
LINE INPUT du subwoofer à la borne PRE OUT:
SUBWOOFER de votre récepteur.
HT-S7200 : Si vous utilisez un système Onkyo
HT-S7200, vous pouvez brancher le subwoofer à l'aide
de deux prises PRE OUT: SUBWOOFER
respectivement. Lorsque vous utilisez un seul
subwoofer, vous pouvez le brancher sur l'une des prises
de votre choix. L'autre prise est destinée à raccorder un
autre subwoofer.
Enceinte
avant droite
Rouge
Marron Marron
clair
Enceinte Enceinte
surround surround
arrière droite arrière gauche
Enceinte centrale
Blanc
Vert
Gris
Bleu
Enceinte Enceinte
surround surround
droite gauche
Enceinte
avant gauche
