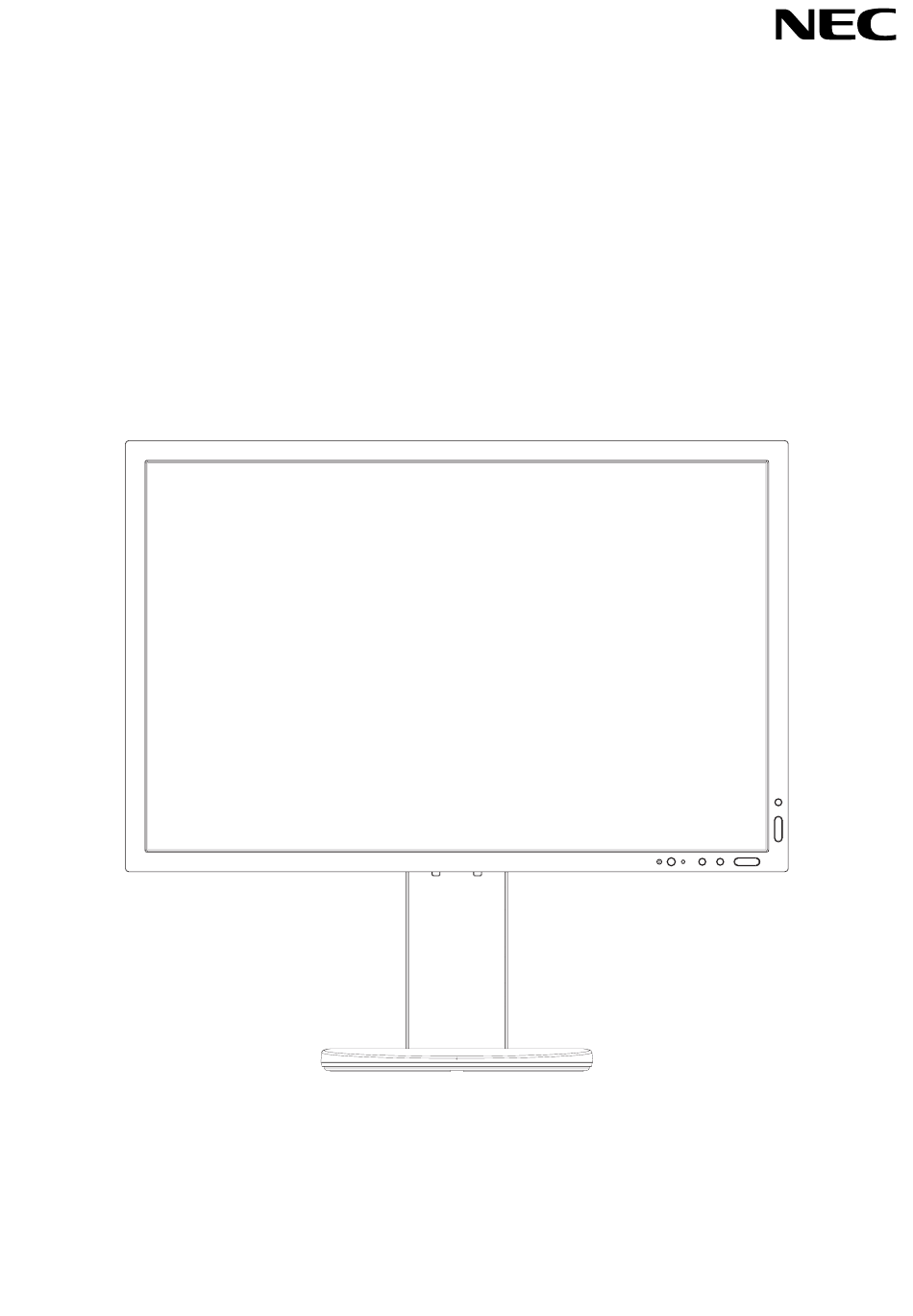

- Page 1 Moniteur de bureau MultiSync PA243W Manuel de l’utilisateur MODÈLE : PA243W, PA243W-BK Ces instructions peuvent également concerner certains des modèles ci-dessus. Le nom de votre modèle est indiqué sur l’étiquette se trouvant à l’arrière du moniteur.
-
Page 2: Table Des Matières
Sommaire AVERTISSEMENT ........................Français-1 ATTENTION ..........................Français-1 Informations sur l’enregistrement ....................Français-2 Conseils d’utilisation ........................Français-3 Consignes de sécurité et d’entretien ..................Français-3 Ergonomie ..........................Français-4 Nettoyage de l’écran à cristaux liquides (LCD) ..............Français-4 Nettoyage du boîtier ......................Français-4 Caractéristiques du produit ......................Français-5 Démarrage rapide ........................Français-5 Commandes ..........................Français-11 Utilisation de la fonction MODE IMAGE ..................Français-17 OSD avancé... -
Page 3: Avertissement
ATTENTION : utilisez le cordon d’alimentation fourni avec le moniteur comme indiqué dans le tableau ci-dessous. Si aucun n’est fourni, contactez NEC. Dans tous les autres cas, utilisez le cordon d’alimentation avec le type de fiche correspondant à la prise du moniteur. Le cordon compatible présente une tension CA identique à celle de la prise et est conforme aux normes de sécurité... -
Page 4: Informations Sur L'enregistrement
(1) Cet appareil ne peut pas provoquer d’interférence nuisible, et (2) cet appareil doit accepter toute interférence reçue y compris du type pouvant créer un fonctionnement indésirable. Partie responsable pour les Etats-Unis : NEC Display Solutions of America, Inc. Adresse :... -
Page 5: Conseils D'utilisation
Conseils d’utilisation Consignes de sécurité et d’entretien POUR UN FONCTIONNEMENT OPTIMAL, VEUILLEZ RESPECTER LES INDICATIONS SUIVANTES SUR LE RÉGLAGE ET L’UTILISATION DU MONITEUR COULEUR : AVERTISSEMENT • N’OUVREZ JAMAIS LE BOÎTIER DU MONITEUR. Aucune pièce interne ne peut être réparée par l’utilisateur et l’ouverture ou la dépose des capots peut vous exposer à... -
Page 6: Ergonomie
être mis hors tension pendant une heure pour effacer l’image. REMARQUE : comme avec tous les équipements d’affichage personnels, NEC DISPLAY SOLUTIONS recommande de configurer un économiseur s’initialisant à chaque fois que l’écran est en veille, ou d’éteindre le moniteur lorsqu’il n’est pas utilisé. -
Page 7: Caractéristiques Du Produit
Caractéristiques du produit • DisplayPort et HDMI, prenant en charge la profondeur de couleur de 10 bits. • Mode image simple à 5 paramètres (voir page 13). • Reproduction précise des couleurs pour des graphismes de pointe (voir page 17). •... - Page 8 3. Le bouton de verrouillage bloque le réglage de la hauteur. Placez votre main sur la partie supérieure du moniteur pour abaisser complètement l’écran. Déverrouillez le support et réhaussez l’écran (Figure B.1). REMARQUE : manipulez avec soin lors du déverrouillage du support. Placez les mains de chaque côté...
- Page 9 5. Placez les câbles dans le support dédié se trouvant sur le socle (Figure C.2 et Figure C.3). 6. Vérifiez que vous pouvez toujours pivoter, lever et baisser l’écran du moniteur après l’installation des câbles. Encoche de sécurité* Câble DisplayPort Cordon d’alimentation Figure C.2 Cordon d’alimentation...
-
Page 10: Support Ajustable Et Pivotable
8. Allumez le moniteur, puis l’ordinateur (Figure E.1). 9. L’option « Réglage automatique sans intervention » permet d’appliquer automatiquement, sur le moniteur et lors de la configuration initiale, les meilleurs paramètres. Pour des réglages supplémentaires, utilisez les commandes OSD suivantes : •... -
Page 11: Installation Du Bras Flexible
Installation du bras flexible Ce moniteur LCD est conçu pour être utilisé avec un bras flexible. Contactez NEC pour obtenir des informations supplémentaires. Pour préparer le moniteur en vue d’un autre montage : • Suivez les instructions du fabricant pour le montage de l’écran. -
Page 12: Montage Du Bras Flexible
2. Montage du bras flexible Ce moniteur LCD est conçu pour être utilisé avec un bras flexible. 1. Suivez les instructions relatives au démontage du socle du moniteur pour retirer le support. 2. Utilisez les 4 vis fournies pour fixer le bras au moniteur (Figure F.1). 100 mm 100 mm Poids de l’assemblage du LCD : 5,2 kg... -
Page 13: Commandes
De nombreuses commandes OSD sont également disponibles dans le logiciel MultiProfiler, inclus et développé par NEC Display Solutions. La dernière version du logiciel MultiProfiler est disponible sur le site Web de NEC Display Solutions. Les boutons de commande OSD (On-screen Display - Affichage à l’écran) sur la face avant du moniteur fonctionnent comme suit : Pour accéder au menu OSD, appuyez sur le bouton MENU. -
Page 14: Commandes De Luminosité Et De Contraste
Commandes de luminosité et de contraste LUMINOSITE Règle la luminosité globale de l’image et du fond de l’écran. REMARQUE : en cas de faible luminosité, le contraste est automatiquement ajusté au niveau de l’écran. Ceci entraîne un rapport de contraste plus réduit. En cas de luminosité... - Page 15 FINESSE (entrée analogique uniquement) Améliore le point, la clarté et la stabilité de l’image par augmentation ou diminution de ce paramètre. Si les options REGLAGE AUTO et HAUTEUR ne permettent pas de bénéficier de paramètres satisfaisants, il est possible de procéder à une mise au point supplémentaire à l’aide de la fonction FINESSE. Pour cela, un test du motif de moirage peut être utilisé.
- Page 16 Outils VOLUME Permet de contrôler le volume des haut-parleurs ou des écouteurs. Pour mettre la sortie du son en sourdine, appuyez sur le bouton REINITIALISER. ENTREE SON (entrées DisplayPort et HDMI uniquement) Permet de sélectionner le port d’entrée audio (port HDMI ou DisplayPort). Entrée HDMI : HDMI ou ANALOGIQUE.
- Page 17 MODE ARRET L’IPM permet au moniteur de passer en mode d’économie d’énergie après une période d’inactivité. Le MODE ARRET offre quatre réglages. ARRET : le moniteur ne passe pas en mode d’économie d’énergie lorsque le signal d’entrée est perdu. STANDARD : le moniteur passe automatiquement en mode d’économie d’énergie dès que le signal d’entrée est perdu.
-
Page 18: Touche De Raccourci
TOUCHE DE RACCOURCI Vous pouvez ajuster directement le VOLUME et le MODE IMAGE. Lorsque cette fonction est activée, vous pouvez ajuster le volume à l’aide des boutons GAUCHE ou DROITE. En outre, vous pouvez sélectionner le MODE IMAGE à l’aide des boutons HAUT ou BAS lorsque le menu OSD est désactivé. Le menu OSD standard est accessible à l’aide du bouton EXIT. -
Page 19: Utilisation De La Fonction Mode Image
(émulation de profil ICC ou d’impression, par exemple). La dernière version du logiciel MultiProfiler est disponible sur le site Web de NEC Display Solutions. Lorsque le MODE IMAGE diffère du profil de couleur ICC de votre ordinateur, il est possible que la reproduction de la couleur soit incorrecte. -
Page 20: Osd Avancé
OSD avancé Pour des informations détaillées sur les commandes, utilisez le menu avancé. Vous pouvez accéder à ce menu de deux manières. Méthode 1 : <Pour accéder au menu avancé> • Appuyez sur le bouton Menu pour accéder au menu OSD. A l’aide des boutons d’avant, déplacez le curseur sur ADVANCED SETTING (PARAMÈTRE AVANCÉ) dans Color control systems (Systèmes de contrôle des couleurs). - Page 21 GAMMA Vous permet de sélectionner manuellement le niveau de luminosité des gris. Il y a cinq possibilités : sRGB, L Star, DICOM, PROGRAMMABLE et CUSTOM (PERSONNALISE). sRGB : paramètre GAMMA pour sRGB. L Star : paramètre GAMMA pour eciRGB_v2 et CIE Lab. DICOM : la fonction DICOM GSDF (Grayscale Standard Display Function) est généralement utilisée pour l’imagerie médicale.
- Page 22 UNIFORMITY Cette fonction pallie électroniquement aux légers décalages dans l’uniformité du blanc et (UNIFORMITE) des couleurs qui peuvent se produire dans la zone d’affichage à l’écran. Ces décalages sont caractéristiques de la technologie de l’écran LCD. Cette fonction ravive la couleur et lisse l’uniformité...
- Page 23 CONTRAST Règle la luminosité et le contraste de l’image en fonction du fond. (CONTRASTE) Appuyez sur GAUCHE ou DROITE pour l’ajuster. (entrée analogique uniquement) BLACK LEVEL Règle le niveau de noir RVB en fonction du niveau du signal d’entrée. (NIVEAU DE NOIR) (entrée analogique uniquement) Élément5 H.POSITION Contrôle la position horizontale de l’image dans la zone d’affichage du LCD.
- Page 24 VIDEO DETECT* Permet de sélectionner la méthode de détection de la vidéo lorsque plusieurs entrées (DETECTION DE vidéo sont connectées. LA VIDEO) Appuyez sur GAUCHE ou DROITE pour effectuer votre sélection. FIRST (PREM.) : s’il n’existe pas de signal d’entrée vidéo, le moniteur recherche un signal vidéo sur l’autre port ou les autres ports d’entrée vidéo.
- Page 25 Le logo NEC s’affiche brièvement à l’allumage du moniteur. Vous pouvez activer et (LOGO désactiver cette fonction dans l’OSD. DEMARRAGE) Remarque : appuyez sur le bouton « EXIT » pendant l’affichage du logo NEC pour ouvrir le menu BOOT LOGO (LOGO DEMARRAGE). Vous pouvez alors désactiver ce paramètre. SIGNAL Les informations sur le signal peuvent être affichées au coin de l’écran.
- Page 26 MULTI PICTURE Permet de sélectionner une source d’entrée. AUDIO (AUDIO REMARQUE : cette fonction est disponible lorsque l’option MULTI-IMAGE est définie sur MULTI-IMAGE) PIP (Picture in Picture) ou PBP (Picture by Picture). AUDIO DELAY Permet de définir la durée d’attente pour la sortie audio, lors de la synchronisation de (DUREE D’ATTENTE sons et d’images.
- Page 27 ÉlémentA ROTATION OSD : AUTO : l’OSD pivote automatiquement en même temps que le moniteur. Par défaut, la rotation OSD est réglée sur AUTO. LANDSCAPE (PAYSAGE) : permet d’afficher l’OSD en mode Paysage. PORTRAIT : permet d’afficher l’OSD en mode Portrait. PICTURE 1 (IMAGE1) : AUTO : l’image de la fenêtre principale, ou de la partie supérieure gauche, pivote automatiquement en fonction de l’orientation de l’écran.
- Page 28 ÉlémentB CARBON SAVINGS Affiche l’économie de carbone estimée, en kilogrammes. (ECONOMIE DE CARBONE) CARBON USAGE Affiche des informations sur l’utilisation estimée du carbone en Kg. Il s’agit de l’estimation (UTILISAT. DE arithmétique, pas d’une valeur de mesure réelle. L’estimation est effectuée sans option. CARBONE) COST SAVINGS Affiche l’économie sur le coût de l’électricité.
-
Page 29: Spécifications
1 024 x 768* entre 60 et 75 Hz 1 280 x 1 024* à 75 Hz Résolution recommandée par NEC DISPLAY 1 600 x 1 200* à 60 Hz SOLUTIONS pour des performances d’affichage 1 920 x 1 200 à 60 Hz.......... optimales. -
Page 30: Caractéristiques
Caractéristiques SPECTRAVIEW ENGINE : ce système a été conçu pour améliorer le rendu des couleurs à l’écran. Chaque moniteur est calibré en usine. Le fait d’ajuster les paramètres automatiquement et en temps réel, pendant que le moniteur est en marche, permet d’optimiser la qualité de l’image sans que l’utilisateur n’ait à intervenir. DisplayPort : DisplayPort est une solution évolutive, conçue pour durer, garantissant une connectivité... -
Page 31: Résolution Des Problèmes
être mis hors tension pendant une heure pour effacer l’image. REMARQUE : comme pour tous les équipements d’affichage personnels, NEC DISPLAY SOLUTIONS recommande d’utiliser à intervalles réguliers un économiseur d’écran animé chaque fois que l’écran est en veille, ou d’éteindre le moniteur lorsqu’il n’est pas utilisé. -
Page 32: Auto-Diagnostic
L’image défile, est floue ou moirée. • Vérifiez que le câble vidéo est correctement connecté à l’ordinateur. • Utilisez les touches de réglage d’image OSD pour mettre au point et régler l’affichage en augmentant ou en diminuant la valeur de finesse. Après un changement de mode d’affichage, les paramètres de réglage d’image OSD peuvent demander un réajustement. -
Page 33: Utilisation De La Fonction Luminosité Auto
Utilisation de la fonction Luminosité auto La luminosité de l’écran LCD peut être augmentée ou diminuée en fonction du niveau d’éclairage ambiant. Si celui-ci est élevé, le moniteur est réglé en conséquence. S’il est faible, c’est également le cas. Le visionnage est ainsi plus agréable dans toutes les conditions. -
Page 34: Informations Du Fabricant Sur Le Recyclage Et L'énergie
Des sites de recyclage spécialisés s’assurent que les composants nocifs pour l’environnement soient correctement manipulés et éliminés. Pour garantir le meilleur recyclage possible de nos produits, NEC DISPLAY SOLUTIONS propose diverses procédures de recyclage et émet des recommandations quant à la manipulation du produit dans le respect de l’environnement lorsqu’il est arrivé...
