10.4.3.2 Explications concernant la fonction « Carte »
Introduction
La fonction Carte est une alternative à la saisie manuelle des ID du Repeater. La
fonction trace schématiquement sur l'écran le réseau composé de la GSM-Box, des
loggers, de Repeaters ainsi que les connexions radio testées. Le parcours à installer
peut être « marqué » par l'utilisateur directement dans ce schéma. Les ID des
Repeaters impliqués sont automatiquement repris dans le masque de l'étape 8 (voir
page 121).
Conditions
Les positions GPS de tous les appareils du groupe réseau doivent être connues.
Structure

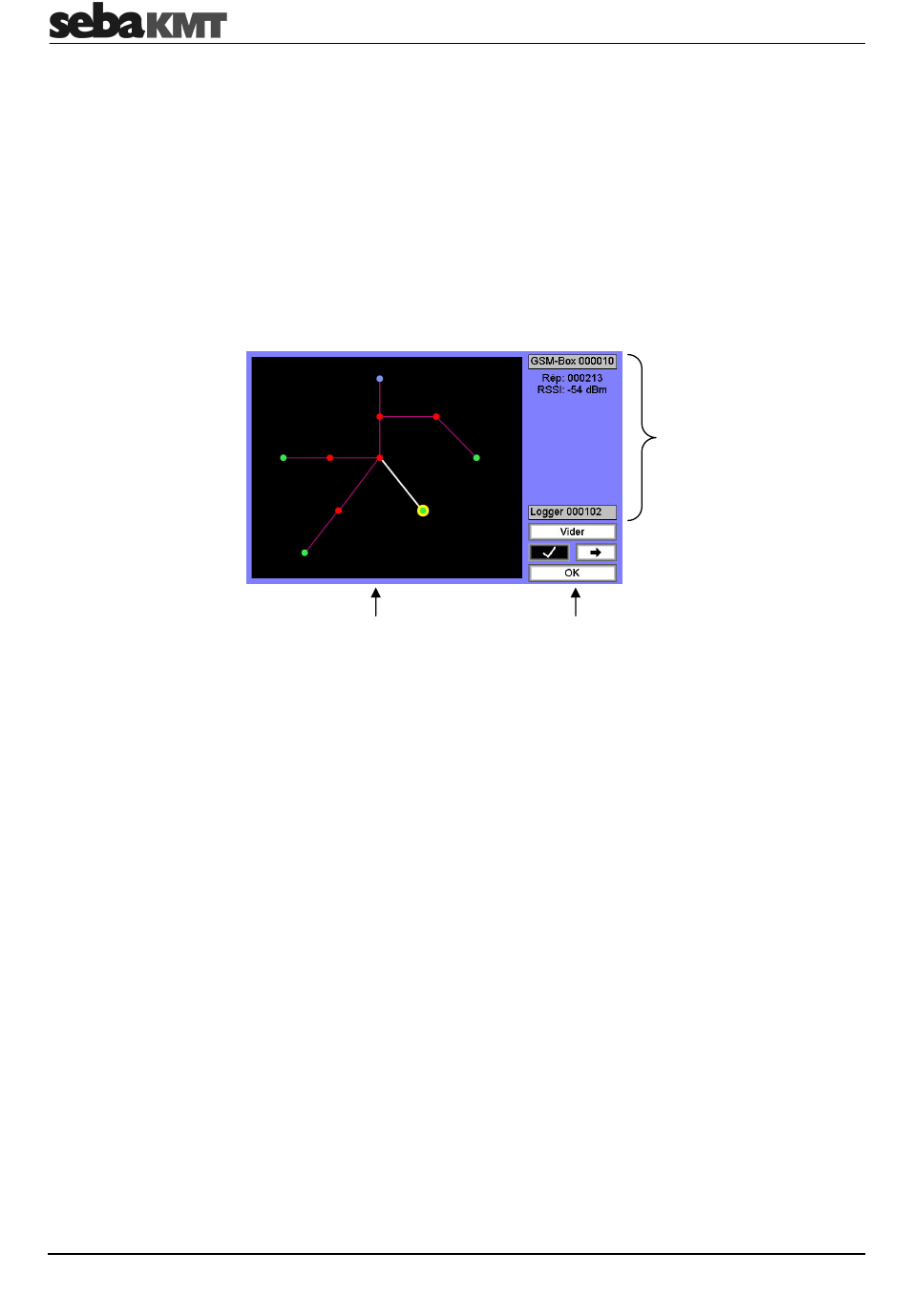

Après l'appel de la fonction, une vue semblable à la vue suivante s'affiche à l'écran :
Dans la zone d'affichage, tous les appareils du groupe réseau sont représentés par
des points colorés et disposés dans l'espace à l'aide de leurs données GPS. De cette
manière, le réseau installé est représenté de manière schématique.
points verts
points rouges
point bleu
Les lignes entre les points indiquent les appareils entre lesquels des tests bilatéraux ont
été réalisés.
La liste à droite à côté de la zone d'affichage contient les ID de la GSM -Box (en haut)
et l'ID du logger de ce parcours (en bas). Les Repeaters momentanément marqués sur
la carte pour ce parcours sont également listés.
Les touches affichées vous permettent de « marquer » sur la carte le parcours entre le
logger et la GSM-Box.
Installation d'un réseau (en mode Pro uniquement)
Zone d'affichage
(« Carte »)
V
Logger
V
Repeater
V
GSM-Box
124
Liste des appareils de ce
parcours
Touches de fonction
