GXR-R
GXR-R
Matériaux
Composant Matériaux
Corps de pompe
Corps d'aspiration
Roue Acier Cr-Ni 1.4301 EN 10088 (AISI 304)
Chemise moteur
Chemise de pompe
Poignée Polypropylène
Arbre Acier au Cr-Ni 1.4305 EN 10088 (AISI 303)
Garniture mécanique Oxide dʼalumine/Carbone dur/NBR
Huile de lubrif. étanchéité Huile blanche à usage alimentaire/pharmaceutique
Exécutions spéciales sur demande
- Autres voltages. - Fréquence 60 Hz.
- Autre type dʼétanchéité. - Longueur de câble 10 m.
- Avec interrupteur à flotteur fixe (magnétique).
- Moteur preparé pour fonctionnement avec variateur de fréquence.
Courbes caractéristiques
0
14
12
10
H
m
6
4
2
0
0
0
Pompe submersible en acier inoxydable
pour eaux de pluie
2900
n ≈ 1/min
U.S. g.p.m.
20
GXR-R
13
11
9
5
3
m /h
Q
l/min
50 100
Exécution

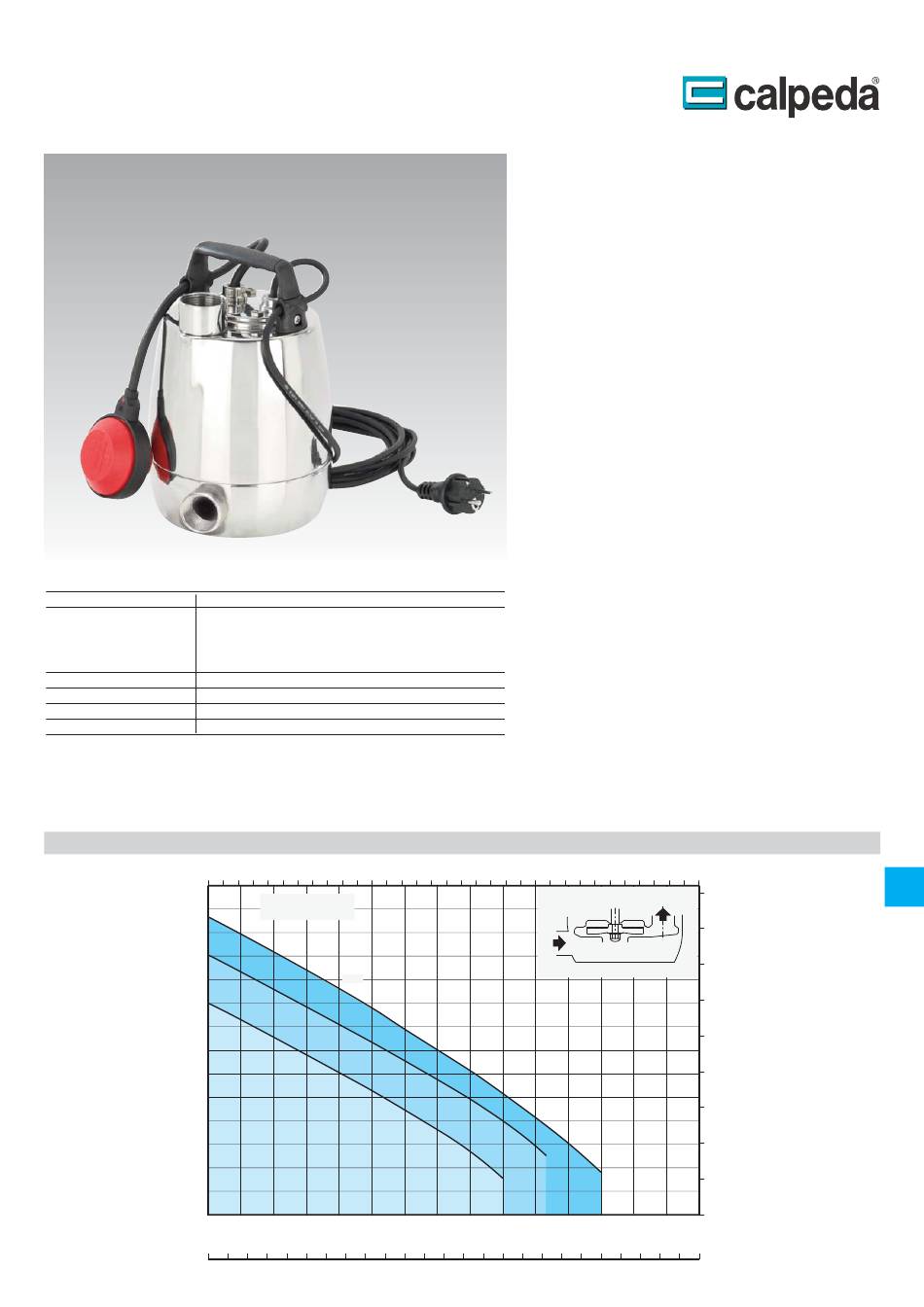

Pompes submersibles en acier inoxydable au nickel-chrome,
avec orifice de aspiration horizontal et avec orifice de refoule-
ment vertical pour les applications avec eau de pluie.
GXR-R: à roue ouverte.
Moteur refroidi par l'eau pompée avec écoulement entre la
chemise moteur et la chemise extérieure.
Double étancheite sur lʼarbre avec chambre dʼhuile interposée.
Interrupteur à flotteur pour le démarrage et l'arrêt automatique.
Utilisations
Pour eau propre, avec particules solides jusquʼà 10 mm de
diamètre.
Pour la vidange de locaux inondés, bassins, fosses.
Prélèvement d'eau de bassins, fosses ou puits de récupération
de l'eau pluviale. Pour l'irrigation.
Pour un fonctionnement à l'extérieur, la longueur du câble d'ali-
mentation doit être de 10 m min. suivant EN 60335-2-41.
Limites d'utilisation
Prévoir un filtre d'aspiration (voir par exemple page 217).
Température du liquide jusquʼà 50° C.
Profondeur maxi dʼimmersion: 5 m.
Niveau minimum du vidage avec flotteur 70 mm.
Niveau minimum du vidage manuel 15 mm.
Service continu.
Moteur
Moteur à induction à 2 pôles, 50 Hz (n ≈ 2900 1/min).
GXR-R:
GXR-RM:
Isolation classe F.
Protection IP X8 (pour immersion continue).
Bobinage sec avec double imprégnation résistant à lʼhumidité.
Exécution selon: EN 60 335-2-41.
30 40 50
10
150 200
215
triphasé 230 V ± 10% (220/240 V);
triphasé 400 V ± 10% (380/415 V);
monophasé 230 V ± 10% (220-240 V)
avec interrupteur à flotteur et protection thermique.
Condensateur incorporé.
60
40
ft
30
20
10
0
15
250
29
.2
