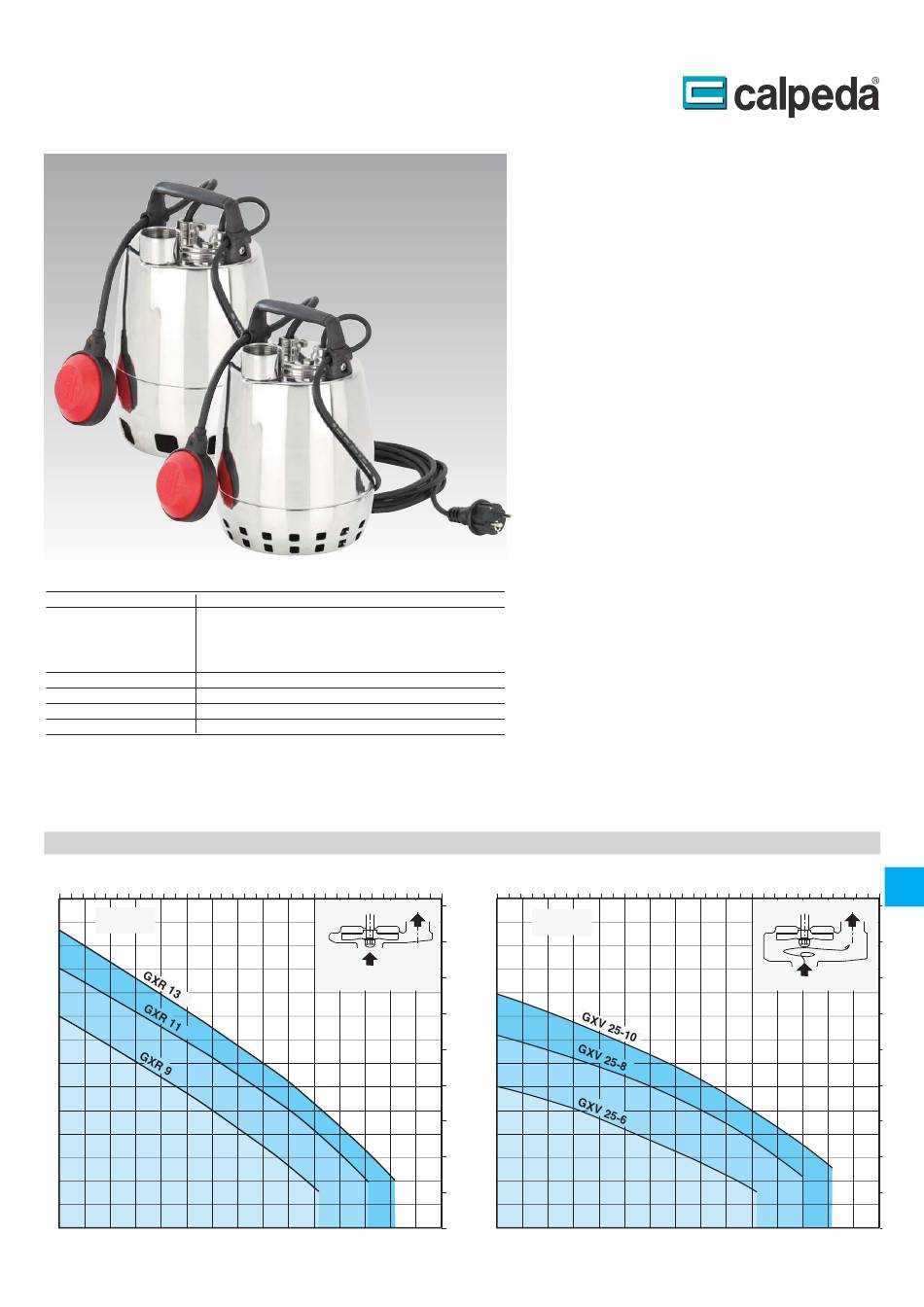

Calpeda GXR Mode D'emploi

Calpeda GXR Mode D'emploi

Pompe submersible en acier inoxydable;

Publicité

Liens rapides

10/2015
GXR, GXV
GXR, GXV
Matériaux
Composant
Matériaux
Corps de pompe
Filtre d'aspiration
Roue
Acier Cr-Ni 1.4301 EN 10088 (AISI 304)
Chemise moteur
Chemise de pompe
Poignée
Polypropylène
Arbre
Acier au Cr-Ni 1.4305 EN 10088 (AISI 303)
Garniture mécanique
Oxide dʼalumine/Carbone dur/NBR
Huile de lubrif. étanchéité
Huile blanche à usage alimentaire/pharmaceutique
Exécutions spéciales sur demande
- Autres voltages. - Fréquence 60 Hz.
- Autre type dʼétanchéité. - Longueur de câble 10 m.
- Avec interrupteur à flotteur fixe (magnétique).
- Moteur preparé pour fonctionnement avec variateur de fréquence.
Courbes caractéristiques
0
U.S. g.p.m.
20
14
GXR
12
10
H
m
6
4
2
0
0
5
3
m /h
Q
0
l/min
50
100
Pompe submersible
en acier inoxydable
2900
n ≈
1/min
30
40
50
60
10
150
200
Exécution
Pompes submersibles en acier inoxydable au nickel-chrome,
avec orifice de refoulement vertical.
GXR: à roue ouverte.
GXV: avec roue tourbillon (vortex).
Moteur refroidi par l'eau pompée avec écoulement entre la
chemise moteur et la chemise extérieure.
Double étancheite sur lʼarbre avec chambre dʼhuile interposée.
Interrupteur à flotteur pour le démarrage et l'arrêt automatique.
Utilisations
GXR: - Pour eau propre, avec particules solides jusquʼà 10
mm de diamètre.
- Pour la vidange de locaux inondés, bassins, fosses.
- Prélèvement d'eau de bassins, cours d'eau ou puits de
récupération de l'eau pluviale. Pour l'irrigation.
GXV: - Pour eau propre ou légèrement sale avec particules
solides jusqu'à 25 mm de diamètre.
- Particulièrement indiquée pour des liquides avec beaucoup
de particules solides.
Pour un fonctionnement à l'extérieur, la longueur du câble d'ali-
mentation doit être de 10 m min. suivant EN 60335-2-41.
Limites d'utilisation
Température du liquide jusquʼà 50° C.
Profondeur maxi dʼimmersion: 5 m.
Niveau minimum du vidage avec flotteur: GXR = 70 mm, GXV = 130 mm.
Niveau minimum du vidage manuel: GXR = 15 mm, GXV = 30 mm.
Service continu.
Moteur
Moteur à induction à 2 pôles, 50 Hz (n ≈ 2900 1/min).
GXR, GXV:
GXRM, GXVM: monophasé 230 V ± 10% (220-240 V)
Isolation classe F.
Protection IP X8 (pour immersion continue).
Bobinage sec avec double imprégnation résistant à lʼhumidité.
Exécution selon: EN 60 335-2-41.
0
U.S. g.p.m.
20
14
GXV
40
12
ft
10
30
H
m
20
6
4
10
2
0
0
15
0
3
m /h
Q
250
0
l/min
50
207
triphasé 230 V ± 10% (220/240 V);
triphasé 400 V ± 10% (380/415 V);
avec interrupteur à flotteur et protection thermique.
Condensateur incorporé.
30
40
50
5
10
100
150
60
29
15
200
25
