Connectivité des capteurs
Vous avez beaucoup d'options lorsqu'il s'agit de choisir votre connectivité. Il peut être difficile de faire son choix entre un connecteur BNC, D-SUB,
bornier à vis, RJ50, LEMO, bornier à ressorts ou autre pour obtenir les meilleures performances. Les exigences de votre type de mesure, le
mécanisme de verrouillage dont vous avez besoin, la robustesse du connecteur et la facilité de connexion ou de déconnexion vous aident à
déterminer le connecteur approprié pour votre application.

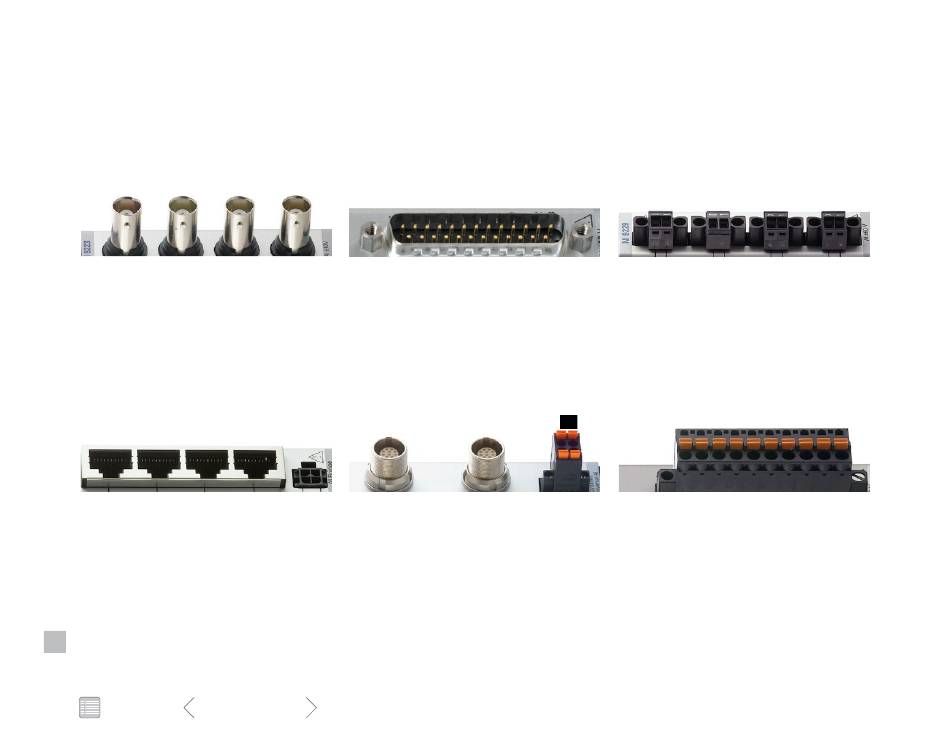

BNC
Ce mini-connecteur rapide à connecter et déconnecter
possède deux broches et assure une connexion haute
qualité avec un quart de tour de la bague de couplage.
Il est idéal pour les mesures asymétriques. Comme
le connecteur BNC comporte deux broches, il ne fournit
pas une vraie mesure différentielle puisqu'elle requiert
trois broches.
RJ50
Similaire au RJ45 à la différence qu'il présente une
paire de fils supplémentaire – soit un total de 10 – le
connecteur RJ50 peut être connecté et déconnecté
rapidement et en toute sécurité du CompactDAQ, ce
qui est idéal pour les mesures basées sur pont. Il peut
mesurer les TEDS (fiches techniques électroniques).
Comparer en détail les types de connectivité, les configurations des broches, les options de blocs
P
de connexion et les cas d'usage.
Sommaire
Précédent
D-SUB
Un connecteur D-SUB contient plusieurs rangées
parallèles de broches ou de douilles dans une protection
en métal en forme de D qui sert de détrompeur. Il est
disponible dans de nombreuses tailles, indiquées par
le nombre de contacts ; par exemple, le DB-25 indique
25 contacts. Couramment utilisé pour la communication
série, le connecteur D-SUB fonctionne également pour
diverses mesures grâce aux contacts disponibles.
LEMO
Ce connecteur Push-Pull, compatible avec plusieurs
normes de connecteurs, fournit des connexions haute
qualité avec un large éventail d'options pour vous
permettre de réaliser des mesures haute qualité.
Suivant
Bornier à vis
Dans ce connecteur, le fil du capteur est maintenu en
serrant une vis. Il y a tant d'implémentations possibles
que ce connecteur est devenu l'un des plus courants.
Cependant, il ne permet pas les connexions et
déconnexions rapides, ce qui peut être fastidieux
dans les applications à grand nombre de voies.
Terminaux à ressorts
Un mécanisme à ressort à l'intérieur de ce connecteur
permet à l'utilisateur de connecter rapidement et
facilement les fils nus du capteur en appuyant sur le
ressort avec un petit tournevis, en insérant le fil puis
en relâchant le ressort pour maintenir le fil en place.
Idéaux pour les applications à peu de voies reconfigurées
régulièrement, les connecteurs à ressort peuvent être
fastidieux quand le nombre de voies est plus grand
car ils ne permettent pas de connecter et déconnecter
rapidement des voies multiples.
