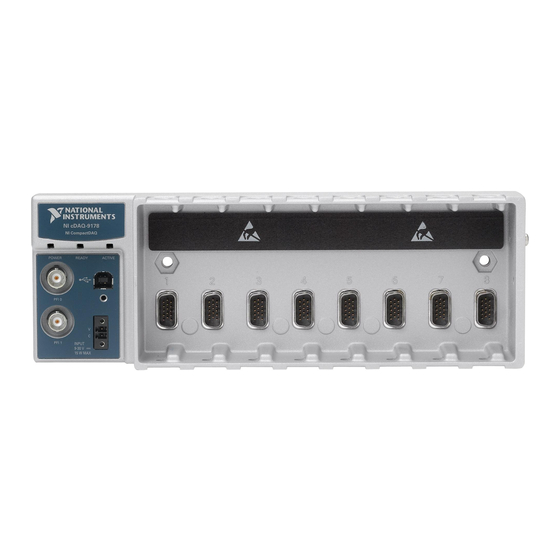

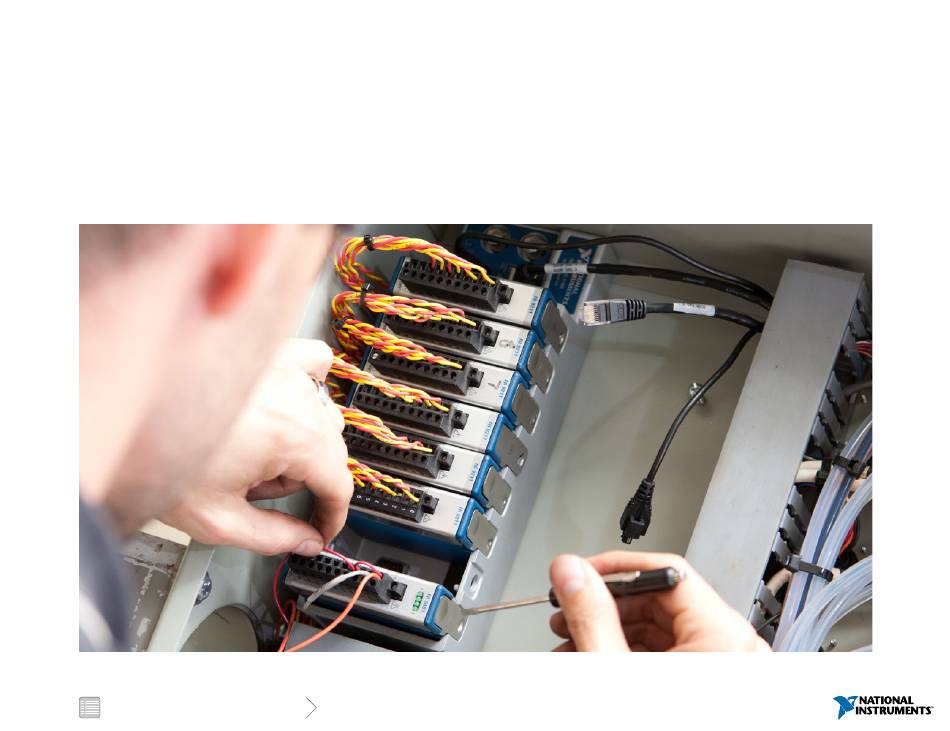

Guide de montage d'un système CompactDAQ
Le système CompactDAQ est idéal pour les applications DAQ à nombre de voies moyen qui requièrent des mesures précises à partir de
plusieurs capteurs, signaux et réseaux. Ce guide comprend une liste exhaustive des composants nécessaires et des considérations dont
il faut tenir compte pour déployer correctement un système CompactDAQ et répondre aux besoins d'une application.
ni.com/compactdaq/f
Sommaire
Suivant
Publicité
Table des Matières
Manuels Connexes pour National Instruments CompactDAQ
Sommaire des Matières pour National Instruments CompactDAQ
- Page 1 Guide de montage d'un système CompactDAQ Le système CompactDAQ est idéal pour les applications DAQ à nombre de voies moyen qui requièrent des mesures précises à partir de plusieurs capteurs, signaux et réseaux. Ce guide comprend une liste exhaustive des composants nécessaires et des considérations dont il faut tenir compte pour déployer correctement un système CompactDAQ et répondre aux besoins d'une application.
-
Page 2: Table Des Matières
Sommaire Composants NI pour les systèmes CompactDAQ .. Compléter votre système CompactDAQ ..Assemblage de vos matériels CompactDAQ ......4 Alimentation de votre système .........12 Choix du châssis et du contrôleur ..........4 Bloc d'alimentation sur table ou industriel .....12 Choix des modules ..............4 Fonctionnement sur batterie ...........12... -
Page 3: Composants Ni Pour Les Systèmes Compactdaq
Composants NI pour les systèmes CompactDAQ Pour répondre aux besoins DAQ spécifiques à votre application, NI propose une variété de produits associés à la plate-forme CompactDAQ, des modules aux châssis en passant par les options de raccordement, de connectivité et de synchronisation, entre autres. -
Page 4: Assemblage De Vos Matériels Compactdaq
évitant la longue procédure de conception personnalisée et les options de matériels universels coûteuses. Le châssis CompactDAQ est compatible avec plus de 60 modules d'E/S pour les types de capteurs et de signaux répertoriés ci-dessous : Entrée analogique Sortie analogique E/S numériques... -
Page 5: Configuration Rapide Des Matériels
Configuration rapide des matériels Effectuer votre première mesure en utilisant un CompactDAQ est un processus simple. Il se peut que le processus soit légèrement différent selon le facteur de forme choisi pour votre application mais, en général, la configuration de tout périphérique qui utilise le driver NI-DAQmx suit les mêmes étapes simples. -
Page 6: Connectivité Des Capteurs
éventail d'options pour vous facilement les fils nus du capteur en appuyant sur le rapidement et en toute sécurité du CompactDAQ, ce permettre de réaliser des mesures haute qualité. ressort avec un petit tournevis, en insérant le fil puis qui est idéal pour les mesures basées sur pont. -
Page 7: Communication
Communication Les systèmes CompactDAQ communiquent via les bus USB, Ethernet et sans fil ou sont conçus comme des périphériques de contrôle indépendants. Chaque bus a ses avantages et ses inconvénients, notamment en matière de bande passante, de latence, de facilité de synchronisation, de portabilité, et de distance entre la mesure et l'hôte. -
Page 8: Synchronisation De Vos Signaux
En connectant plusieurs systèmes CompactDAQ avec le module de synchronisation NI 9469, vous pouvez inclure dans la même tâche des voies de plusieurs modules d'E/S de la série C de différents châssis CompactDAQ, et laisser le driver NI-DAQmx s'occuper de la synchronisation. Le NI 9469 fournit la synchronisation aux modules à échantillonnage lent, d'entrée et sortie numériques et de sortie analogique, ainsi qu'aux modules à... -
Page 9: Maintenance De Votre Système Compactdaq
Maintenance de votre système CompactDAQ Souvent, la maintenance d'un système DAQ n'est envisagée que lorsqu'un composant tombe en panne ou qu'un résultat est incorrect. En tenant compte des réparations, des remplacements de composants et de l'étalonnage lors de la planification, vous pouvez maintenir la précision du système avec un minimum d'arrêts non planifiés. -
Page 10: Services De Réparation
§ Rapport détaillé : Ce service vous permet de connaître les raisons de la panne de votre composant en détails. En savoir plus sur les programmes de service, y compris l'installation, la réparation et l'étalonnage. Sommaire Précédent Suivant ni.com/compactdaq/f | 10... -
Page 11: Compléter Votre Système Compactdaq
Compléter votre système CompactDAQ Un système DAQ est bien plus que du matériel DAQ. Il faut souvent des composants périphériques comme des batteries, des routeurs WiFi, des écrans tactiles et des boîtiers pour compléter un système. Cette section examine la façon de compléter votre système pour répondre aux besoins de votre application. -
Page 12: Alimentation De Votre Système
CompactDAQ avec un contrôleur embarqué, vous pouvez mettre en œuvre deux blocs d'alimentation. V1 (en général, un réseau électrique) est présent dans les conditions de fonctionnement normales, mais si l'alimentation tombe en dessous de 9 V en cas de coupure de courant ou de chute de tension, le système CompactDAQ passe automatiquement à... -
Page 13: Mise À La Masse Et Isolation
300 V de tenue ayant sa propre tension de mode commun. Lire les définitions, les certifications et les normes d'isolation détaillées pour les modules CompactDAQ. Raccordement et mise à la masse Type de source de signal Source de signal flottante (non connectées à... -
Page 14: Communications Sans Fil
En savoir plus sur les normes de communication sans fil pour déterminer laquelle convient à votre application. Sommaire Précédent Suivant ni.com/compactdaq/f | 14... -
Page 15: Interfaces Utilisateur Et Ihm
IHM à un utiliser le Data Dashboard pour LabVIEW si vous avez (IHM) dans un système CompactDAQ, vous avez plusieurs contrôleur CompactDAQ qui exécute une application besoin d'une IHM distante pour vous connecter à votre options. -
Page 16: Boîtiers
CompactDAQ lorsque vous sélectionnez votre boîtier. § Lorsque vous choisissez la taille, tenez compte des espacements requis pour votre châssis CompactDAQ, y compris les modules disposant de boîtiers de protection. § Vous pouvez faire passer les fils des signaux et de communication par la paroi du boîtier en utilisant des presse-étoupes, ce qui est plus rapide mais souvent permanent. Les connecteurs de cloison offrent plus de souplesse pour faire passer les signaux à... -
Page 17: Montage
Montage Les systèmes CompactDAQ sont fournis avec des trous de montage qui vous permettent de fixer le matériel en place. Le montage représente un moyen de fixation pratique et sûr, mais qui risque d'affecter la qualité des mesures de votre système DAQ. Certaines configurations de montage peuvent réduire la température ambiante maximale à... -
Page 18: Montage Sur Panneau Vertical
Montage sur panneau Utilisez le kit de montage sur panneau pour fixer votre système CompactDAQ à un mur ou toute autre surface plane. Le montage sur panneau est recommandé pour les applications où les chocs et vibrations sont importants. Montage en baie Utilisez le kit de montage en baie pour installer votre système CompactDAQ dans une baie standard de 19... -
Page 19: Étapes Suivantes Et Ressources Complémentaires
Faites le lien entre votre document de spécifications et les options matérielles et logicielles de NI. Configurer un système CompactDAQ complet avec le Guide interactif de sélection de produit en ligne Sélectionnez pas à pas vos modules d'E/S et châssis en fonction de vos besoins de mesure.
