MICROPHONO PP400
Bienvenue chez BEHRINGER
Merci de la confiance que vous nous avez prouvée en achetant le préampli phono compact
MICROPHONO PP400 BEHRINGER.
Les platines disque délivrent des signaux de faible niveau alors que la plupart des
équipements audio sont conçus pour recevoir des signaux de niveau ligne. Câblé entre une
platine et un appareil en aval (console, ampli ou enregistreur), le PP400 est un intermédiaire
indispensable qui réalise les opérations suivantes :
1. Le PP400 égalise le signal de la platine selon la norme RIAA.
2. Le PP400 amplifie le signal égalisé en RIAA.
3. Le PP400 délivre un signal de niveau ligne.
◊
Veuillez prendre le temps de lire les consignes de sécurité à la fin de ce document.

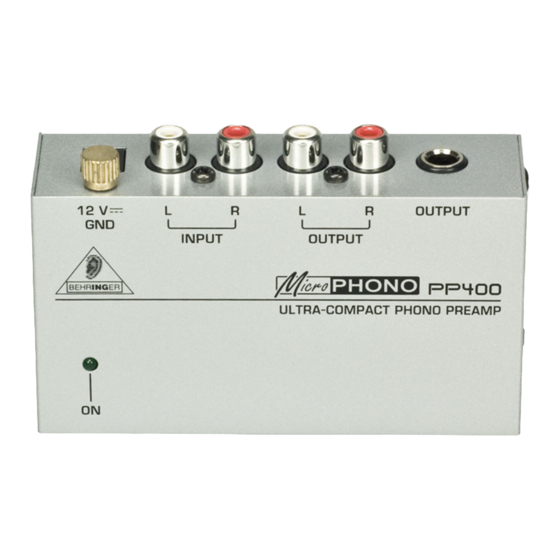

Commandes et Connexions
Cette section illustre et décrit toutes les commandes et connexions de votre PP400.
(1) (3)
(2)

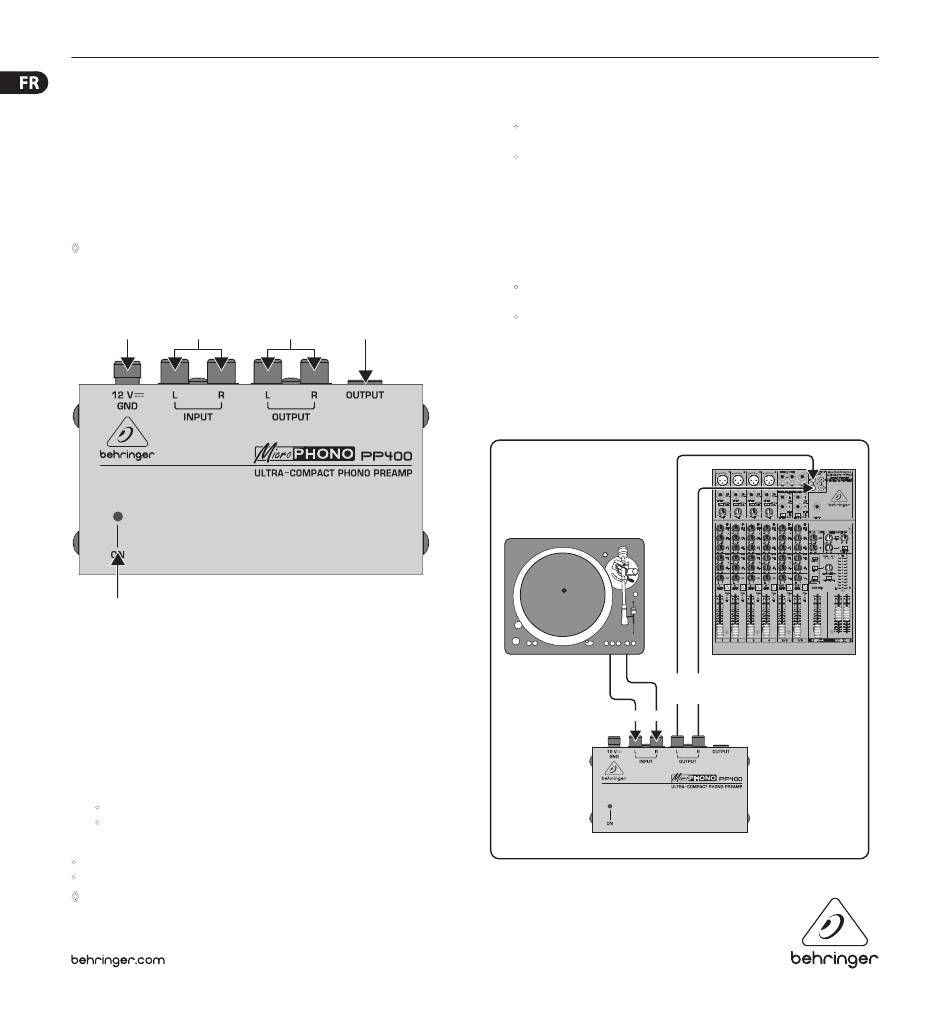

Fig. 1 : Commandes et connexions du PP400
Connecteur 12 V��:
(1)
L'embase 12 V sert à la connexion de l'alimentation secteur avec le PP400. Ce dernier
est allumé dès que la liaison a été établie avec la tension secteur. Pour désolidariser le
PP400 du secteur, débranchez son bloc d'alimentation.
LED ON :
(2)
La LED ON s'allume dès que le PP400 est relié au secteur.
Entrée INPUT (L et R) :
(3)
Utilisez un câble stéréo monté en cinch/RCA pour alimenter le PP400 avec le signal
d'une platine. Procédez comme suit :
•
Reliez la sortie gauche (left) de la platine à l'entrée gauche INPUT L (left) du PP400
•
Reliez la sortie droite (right) de la platine à l'entrée droite INPUT R (right) du PP400
Le PP400 délivre un signal ligne grâce aux connecteurs suivants :
•
Sortie sur cinch/RCA ( OUTPUT L et R)
(4)
•
Sortie jack stéréo de 6,3 mm ( OUTPUT)
(5)
◊
N'utilisez pas simultanément les deux sorties du PP400 !
(4) (5)
Sortie OUTPUT (L et R) :
(4)
Utilisez un câble stéréo monté en cinch/RCA pour récupérer le signal délivré par cette
sortie. Procédez comme suit :
•
Reliez la sortie gauche OUTPUT L (left) du PP400 à l'entrée gauche (left)
de l'appareil en aval (console via entrée CD ou TAPE, ampli ou enregistreur)
•
Reliez la sortie droite OUTPUT R (right) du PP400 à l'entrée droite (right)
de l'appareil en aval (table de mixage, ampli ou enregistreur)
Sortie OUTPUT :
(5)
Utilisez un câble stéréo dont une extrémité est montée en jack stéréo de 6,3 mm
pour récupérer le signal délivré par cette sortie. Branchez le jack stéréo du câble à la
sortie OUTPUT du PP400 et connectez l'autre extrémité du câble à l'entrée d'un ampli,
d'un enregistreur ou d'une console. Le ou les connecteurs de cette extrémité du câble
dépendent de l'entrée de l'appareil alimenté par le PP400 :
•
Si l'entrée s'effectue sur un jack stéréo, l'extrémité du câble devra également
posséder un jack stéréo
•
Si l'entrée s'effectue sur deux jacks mono, l'extrémité du câble devra également
posséder deux jacks mono
NUMERO DE SERIE : Pour enregistrer votre produit, utilisez le numéro de série situé sur la
base du PP400.
Exemple de Systeme
L'illustration propose donne un exemple de système avec le PP400 :
TURNTABLE
OUTPUT
TAPE IN/STREREO
CHANNEL IN
INPUT
MICROPHONO PP400
Fig. 2 : Exemple de système avec le PP400
