IPC BIOBAC DrainPlus Manuel D'instructions

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
1
INTRODUCTION
1.1
Bienvenue
Les systèmes Automates BIOBAC sont des produits de qualité élevée, adaptés pour de nombreuses
applications qui prévoient un réglage temporisé du dosage.
Grâce à une programmation conviviale et intuitive, ils sont très faciles à utiliser.
Veuillez lire attentivement ce manuel, en prêtant une attention particulière aux avertissements
ainsi qu'aux précautions. Toujours respecter les procédures de sécurité nécessaires, y
compris porter des vêtements de protection et utiliser de protections adéquates pour le visage
et les yeux.
Avant de procéder à l'installation, lire le manuel et sélectionner le mode de fonctionnement :

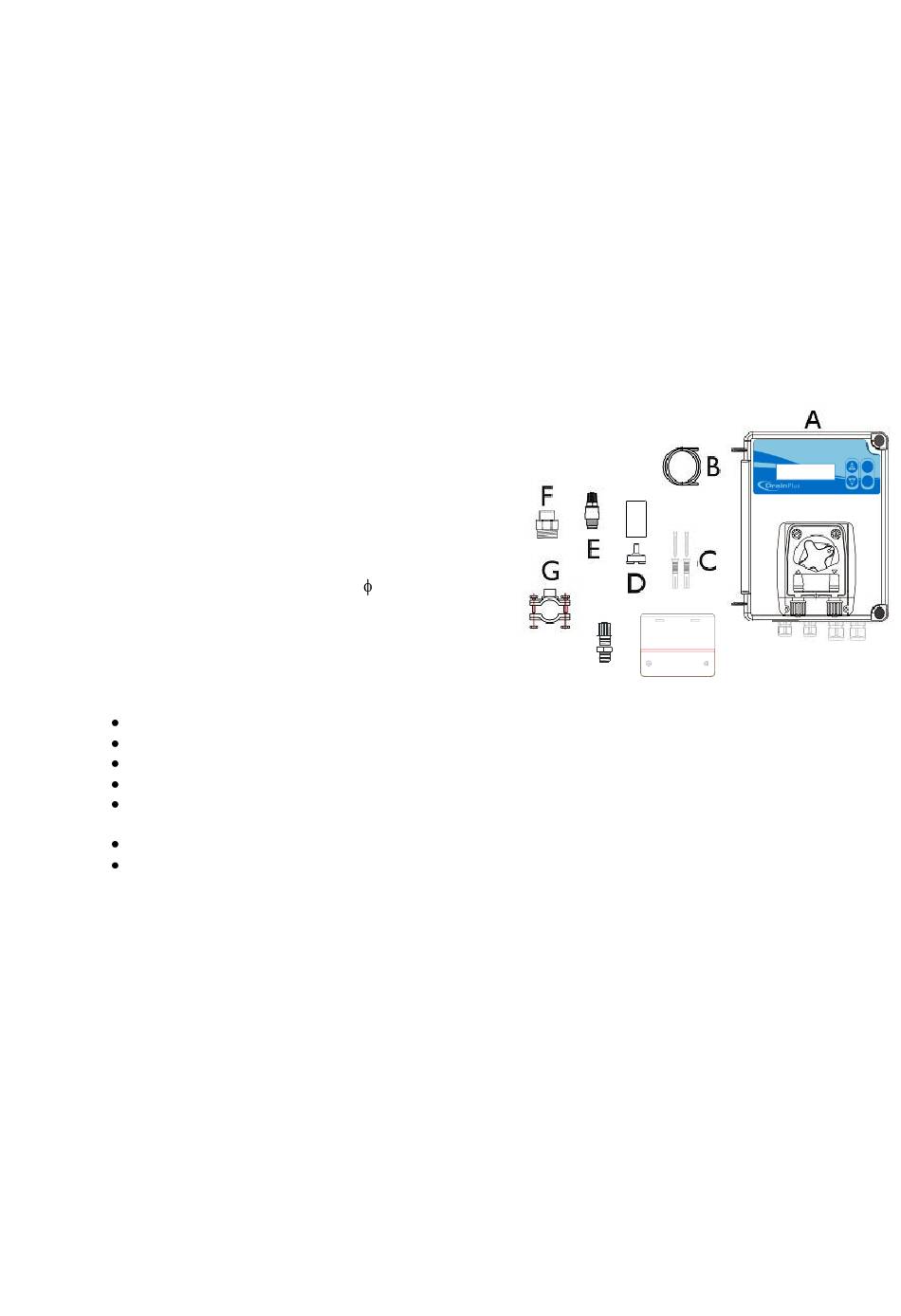

Contenu de l'emballage
1.2
Avant de commencer, contrôler que l'emballage contient ce qui suit :
A. AUTOMATE BIOBAC
B. Tuyau de 4 m (12 ft) en PVC 4x6 mm (¼" OD,
diamètre extérieur)
C. Chevilles de fixation + vis
D. Poids en céramique + filtre d'aspiration
E.
Clapet anti-retour en FPM (3/8" GAZ)
F. Raccord pour clapet anti-retour
G. Bride de montage pour PSS3
(2" pouces)
H. Raccord d'injection
I.
Plaque de fixation
1.3
Caractéristiques techniques
Alimentation : 100-240 VCA
Consommation : 8 W
Débit : 12 l/h (6,8 oz)
Contre-pression max : 1,5 bar (22 PSI)
Degré de protection du système : le boîtier du Drain Plus présente une imperméabilité élevée et la
partie électronique à l'intérieur du boîtier est munie d'une protection supplémentaire.
Dimensions : H 234 x L 162 x L 108 mm (H 9,2" x L 6,4" x P 4,3")
Poids : 1 Kg (2,2 lbs).
1.4
Avertissements
Lire attentivement ce manuel avant de procéder à l'installation et à la mise en fonction du
système Automate BIOBAC.
Utiliser les paramètres d'installation et programmation indiqués dans ce manuel.
Pour tous les branchements, se référer au schéma du circuit de contrôle reporté dans ce
manuel.
ATTENTION : Toujours respecter les procédures de sécurité nécessaires, y compris en ce qui
concerne l'utilisation de protections adéquates pour le visage, les yeux, les mains et les
vêtements.
ATTENTION : Durant l'installation ou l'entretien de cet appareil, débrancher toujours
l'alimentation.
Nos efforts d'amélioration de la qualité étant constants, nous nous réservons le droit
d'apporter à tout moment et sans aucun préavis des modifications à nos produits.
AUTOMATE BIOBAC
MANUEL D'INSTRUCTIONS
= 50 mm
I
H
Enter
Prog
Esc
Set
1

Publicité

Table des Matières
loading

Manuels Connexes pour IPC BIOBAC DrainPlus

Sommaire des Matières pour IPC BIOBAC DrainPlus

  • Page 1 AUTOMATE BIOBAC MANUEL D’INSTRUCTIONS INTRODUCTION Bienvenue Les systèmes Automates BIOBAC sont des produits de qualité élevée, adaptés pour de nombreuses applications qui prévoient un réglage temporisé du dosage. Grâce à une programmation conviviale et intuitive, ils sont très faciles à utiliser. ...

  • Page 2: Matériel Nécessaire Pour L'installation

     Le non-respect des normes contenues dans ce manuel, pourrait endommager les choses ou les personnes, compromettre le fonctionnement ou endommager l’appareil. Matériel nécessaire pour l’installation  Un kit d’installation est disponible (voir le paragr. Entretien & Accessoires). INSTALLATION ET RÉGLAGES Avant de procéder à...

  • Page 3: Branchements Électriques

    Branchements électriques En ter Pr og S et Relay Flow Level N ot Used N ot Used 100...240 Vac External signal 24..240 Vac 1) Brancher le câble d’alimentation à un alimentateur ou à une prise électrique (100-240 Vca), en utilisant une fiche adaptée.

  • Page 4: Programmation

    PROGRAMMATION Programmer le système (interrupteur de droite sur la position ON) : pour accéder au menu Programmation, appuyer sur la touche Set pendant au moins 3 secondes. Quand on a programmé un mot de passe différent de 0, le système demande de le saisir avant d’accéder au menu de programmation.

  • Page 5: Fonction D'étalonnage

    Fonction d’étalonnage Pour accéder au menu Programmation, maintenir la touche Set appuyée MO DE MO DE pendant au moins 3 secondes ; ensuite, appuyer sur la touche Flèche Haut ou Flèche Bas jusqu’à ce que la fenêtre Étalonnage s’affiche. Étalonnage ENTER pour ACTI.

  • Page 6: Menu Sortie

    PROGRAMMATION Un programme est la mémorisation d’un dosage spécifique. Pour programmer le système, l’interrupteur doit être positionné sur ON (I). Pour accéder au menu Programmation, appuyer sur la touche Prog pendant au moins 3 secondes. Quand on a programmé un mot de passe différent de 0, le système demande de le saisir avant d’accéder au menu de programmation.

  • Page 7: Remplacement Du Tuyau Membrane

    ALARME Alarme affichée Description Actions à exécuter Alarme niveau du produit - Rétablir le niveau du Niveau insuffisant produit Débit Attente d’un signal externe - Rétablir le débit - Appuyer sur Enter pour Erreur Paramètre Erreur paramètres restaurer les paramètres initiaux - Appuyer sur Enter pour Panne horloge...
  • Page 8 GUIDE À LA SOLUTION DES PROBLÈMES La pompe ne s’active pas : Sur les bornes de sortie de la pompe, contrôler qu’il n’y a pas de vis desserrées ou de câbles débranchés. Contrôler que la tension présente aux enroulements du moteur est correcte. Contrôler que la tête de la pompe n’est pas obstruée.
