ring RSC601 Manuel D'instructions page 83

SmartCharge
5

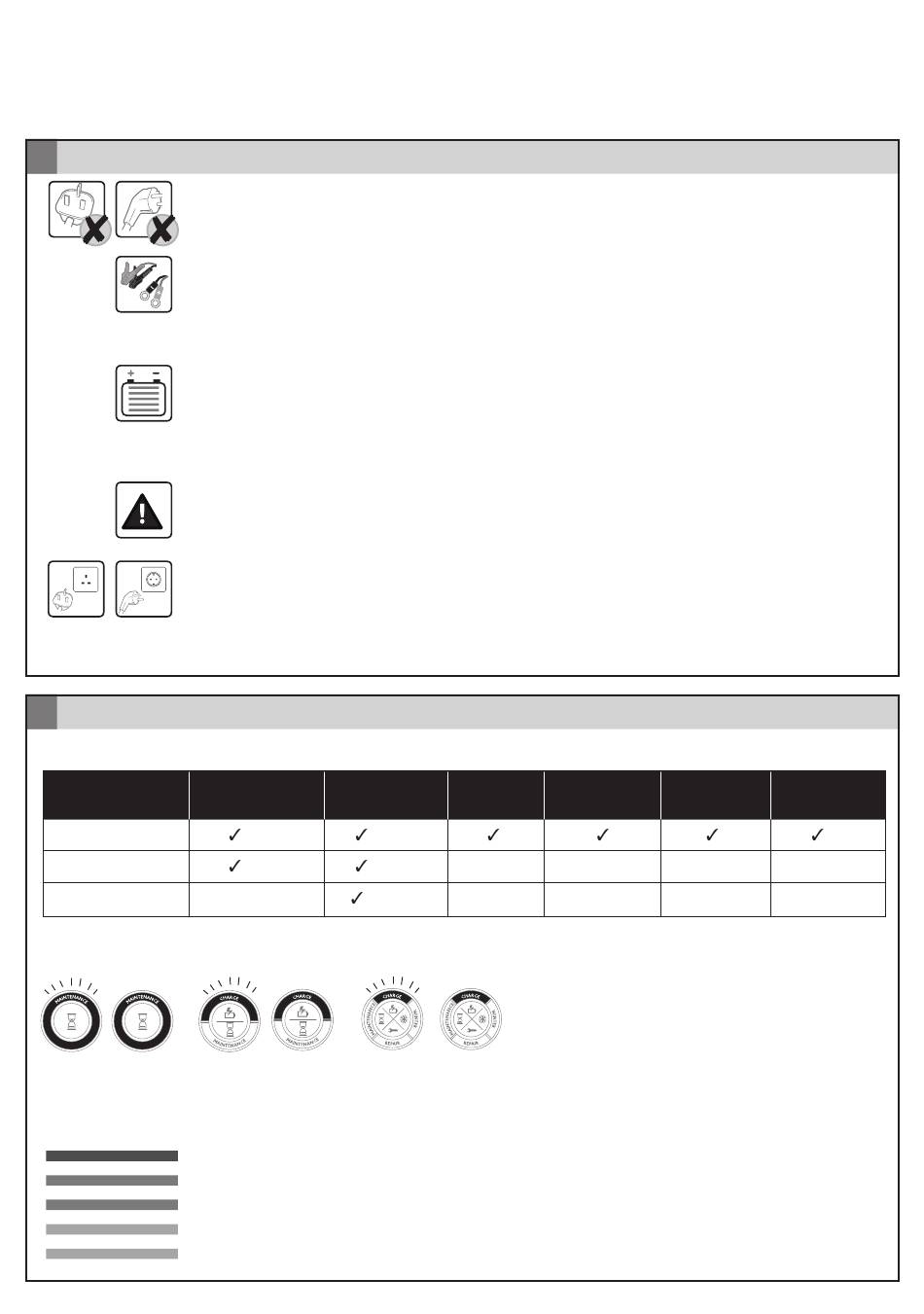

Podłączenie
1. Należy upewnić się, że wtyczka zasilania AC nie jest podłączona do zasilania sieciowego AC.
2. Modele RSC601/RESC601/RSC605/RESC605
3. Akumulatory podłączone do pojazdu:
4. Dioda LED kontroli polaryzacji zapali się, jeżeli ładowarka nie została właściwie podłączona do akumulatora,
5. Wtyczkę zasilania podłączyć do zasilania sieciowego i włączyć.
6. Po naładowaniu odłącz ładowarkę akumulatora od zasilania elektrycznego. Następnie rozłącz połączenie z
6
Działanie
Wybrać wymagany tryb ładowania
Normalne ładowanie
RSC605/RESC605
RSC604/RESC604
RSC601/RESC601
* Domyślne tryby ładowania
Diody LED ładowania
RSC605/RESC605/RSC604/RESC604 – po podłączeniu wybrać wymagany tryb ładowania.
Wskaźnik stanu naładowania – RSC605/RESC605
Wskaźnik stanu naładowania pokazuje na jakim etapie jest proces ładowania akumulatora:
Dioda LED pali się ciągle na zielono: Stan: Podtrzymywanie opadającego ładunku (Float)
Dioda LED pali się ciągle na bursztynowo: Stan: Test akumulatora
Dioda LED pali się ciągle na bursztynowo: Stan: Ładowania absorpcyjne
Dioda LED pali się ciągle na czerwono: Stan: Ładowanie masowe, napięcie akumulatora 13,8V
Dioda LED pali się ciągle na czerwono: Stan: Ładowanie masowe, napięcie akumulatora między 11,8V – 13,7V
W celu podłączenia ładowarki do akumulatora wybrać odpowiedni przewód. Podłączyć go do ładowarki. Zamontowanie na
akumulatorze końcówek oczkowych (zgodnie z ich biegunowością) pomaga łatwiej i częściej podłączać ładowarkę. Gdy nie
są używane, końcówki oczkowe przechowywać bezpiecznie wewnątrz przedziału silnika i upewnić się, by nie stykały się z
jego ruchomymi częściami. Upewnić się, że pokrywa ochronna jest umieszczona nad złączem, gdy nie jest w użyciu.
• Czerwony zacisk akumulatora (+) podłączyć do czerwonego przyłącza (+) na akumulatorze
• Czarny zacisk akumulatora (+) podłączyć do śruby lub wspornika na bloku silnika, z dala od przewodów paliwowych i akumulatora
Akumulatory nie podłączone do pojazdu:
• Czerwony zacisk akumulatora (+) podłączyć do czerwonego przyłącza (+) na akumulatorze
• Czarny zacisk akumulatora (-) podłączyć do czarnego przyłącza (-) na akumulatorze
np. czerwony zacisk (+) do czarnego przyłącza (-) akumulatora. Należy upewnić się, że dokonano właściwego
podłączenia i dioda LED „Kontrola polaryzacji" nie pali się.
ramą pojazdu i z akumulatorem.
Ładowanie
akumulatora konserwacyjne
* (5A) (0.8A)
* (4A) (0.8A)
- * (0.8A)
Ładowanie Regeneracja
zimą akumulatora
- -
- -
• Pulsowanie zielonej diody LED sygnalizuje ładowanie w toku
• Ciągłe palenie się zielonej diody LED sygnalizuje naładowanie
83
Pojazdy Pojazdy
Start/Stop Standard
*
- -
- -
